CSWE简介：

Solidworks官方认证可以分为两类三个级别。

等级类：CSWE(专家)  CSWP(专业工程师)  CSWA(助理工程师)  ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。

专业类：CSWP — 工模具   CSWP 钣金    CSWP — 焊件    CSWP 曲面    CSWSP-FEA

题目：027

关注公众号查看视频讲解。

图文讲解：

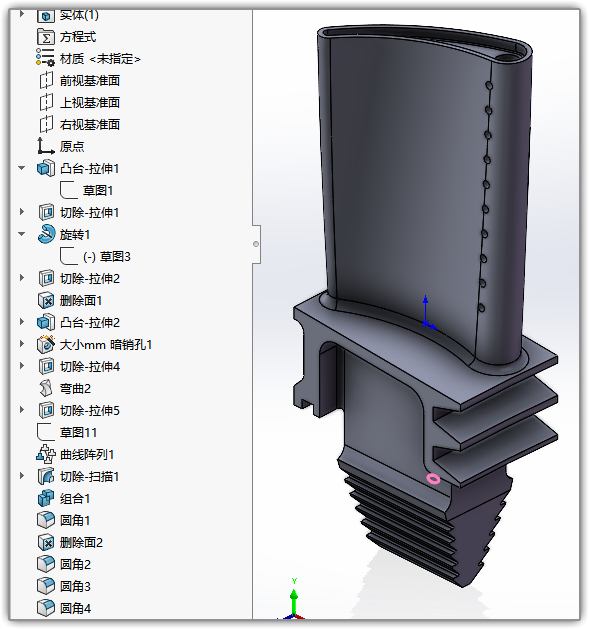

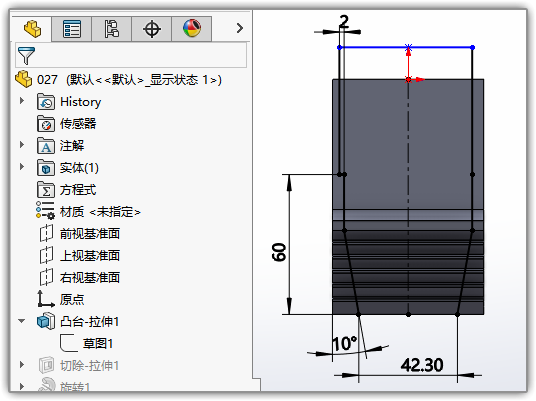

右视面绘制草图，两侧拉伸。拉伸距离比55+4++

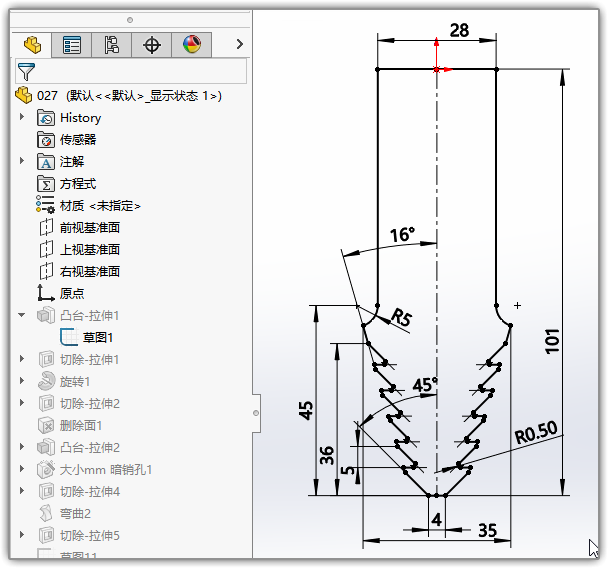

前视面绘线条，切除。

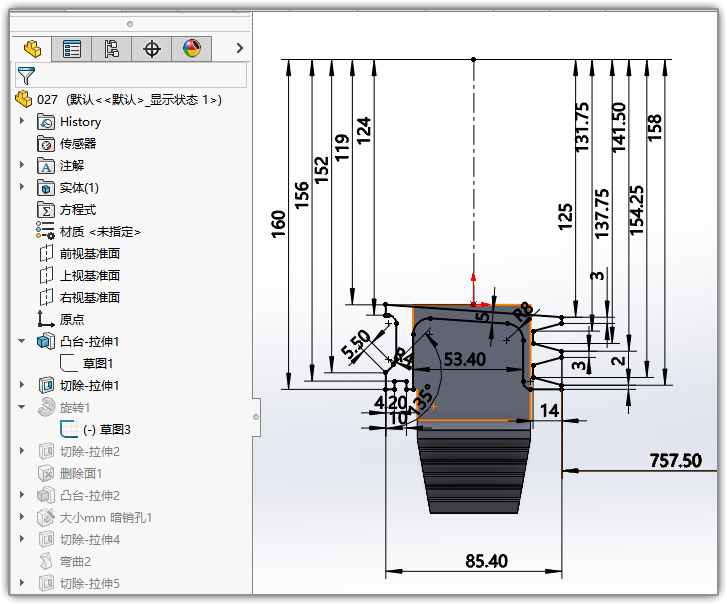

前视面绘图，旋转凸台。注意旋转轴在右边。

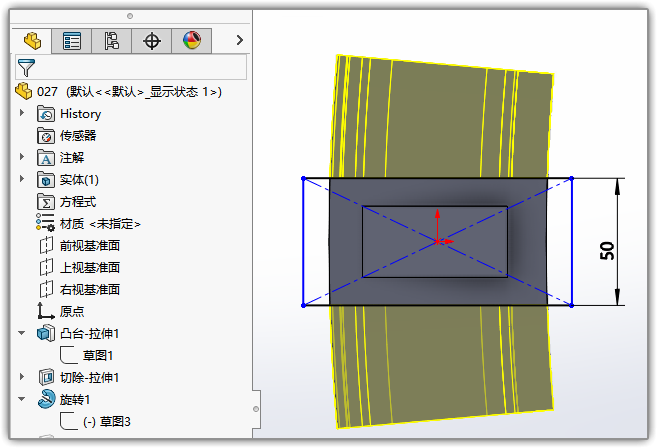

上视面绘制一个距形，反侧切除。

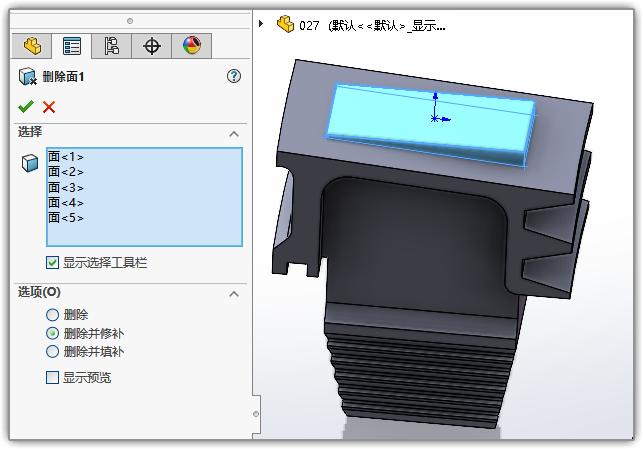

使用【曲面】【删除面】命令，将多余部分删除。

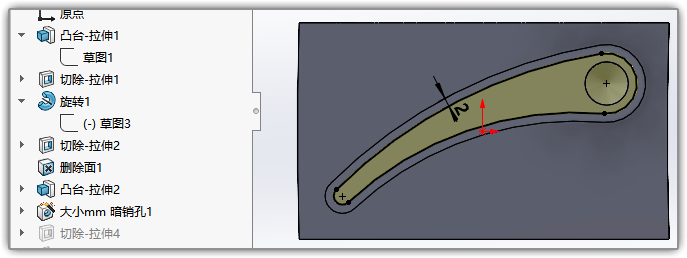

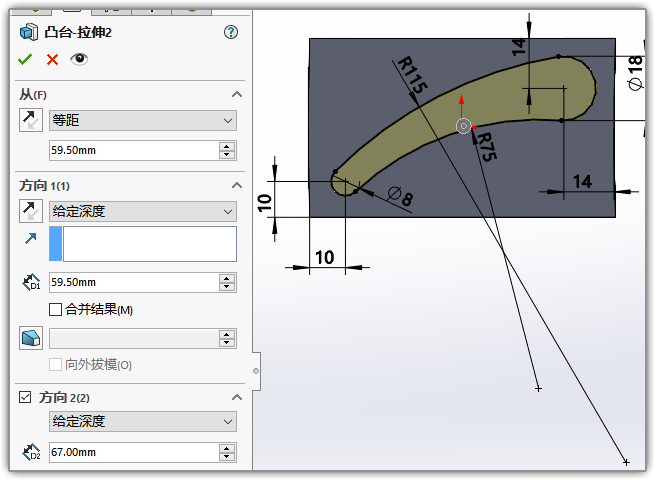

上视面绘制草图，拉伸。拉伸的开始位位置放在119/2的平面位置。注意取消合并，过会儿还要弯曲。

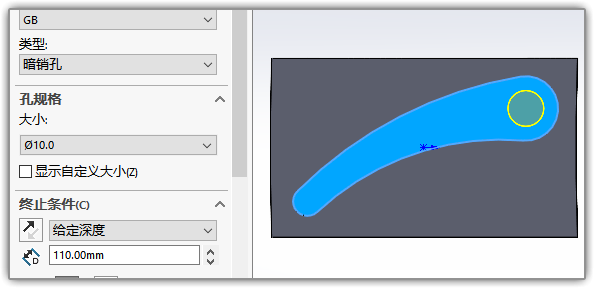

打个孔。

顶部等距2，做切除。

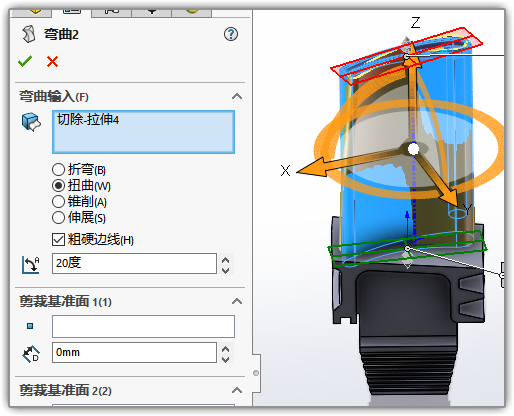

【插入】【特征】【弯曲】-扭曲20度

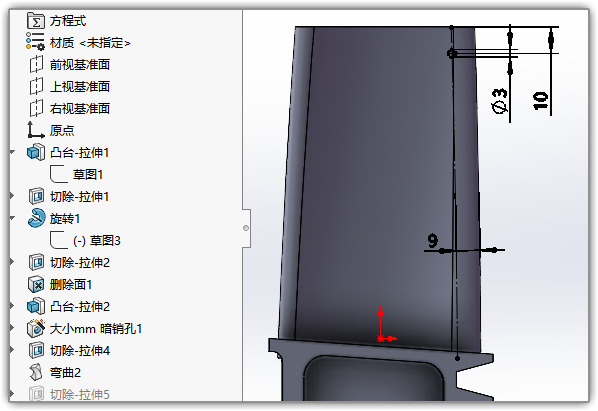

前视面绘图，将右侧边线等距9，曲线上画圆。切除。

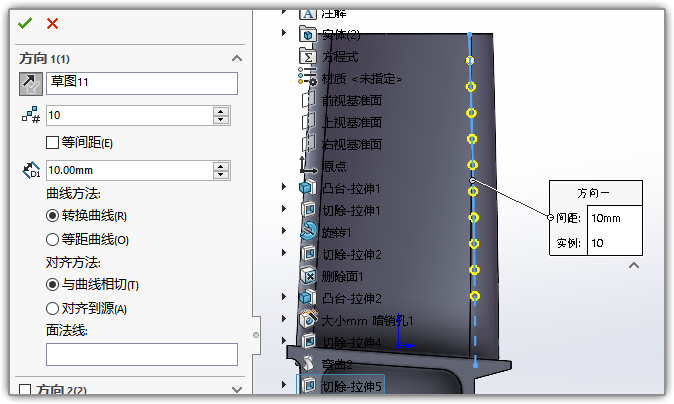

沿等距过来的这个边线阵列10个。

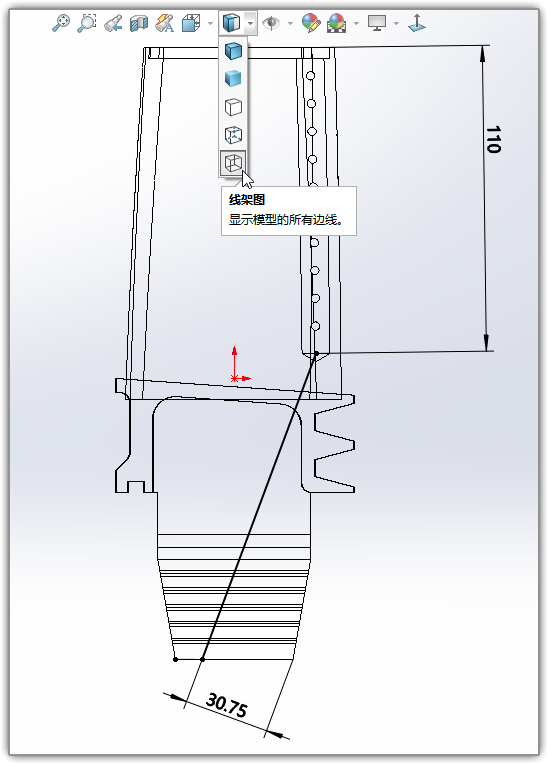

将显示切换为框线图，绘制3D草图。

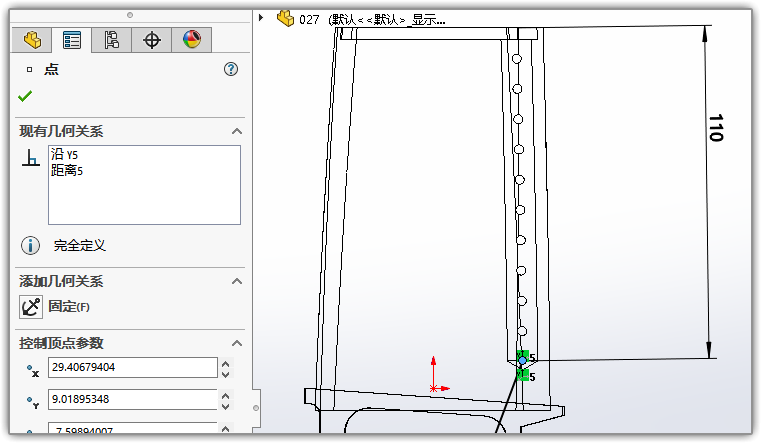

下边那个点的坐标如图，加尺寸约束，加平面约束。

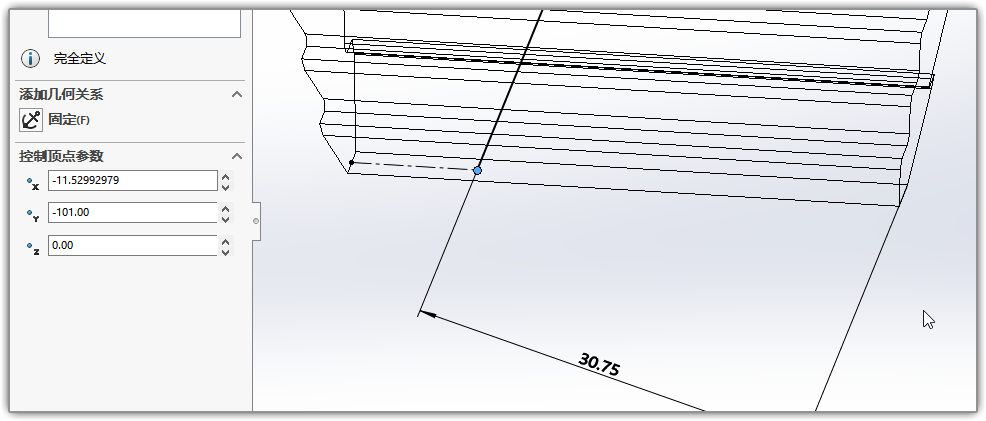

上边那个点，加打孔中心点约束，加尺寸位置约束。

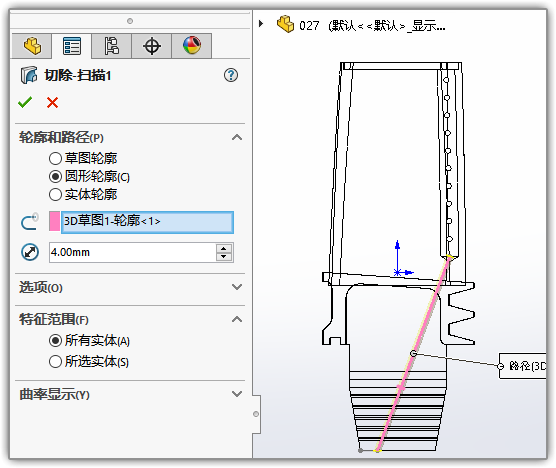

扫描切除，轮廓圆4

将两个实体组合起来。

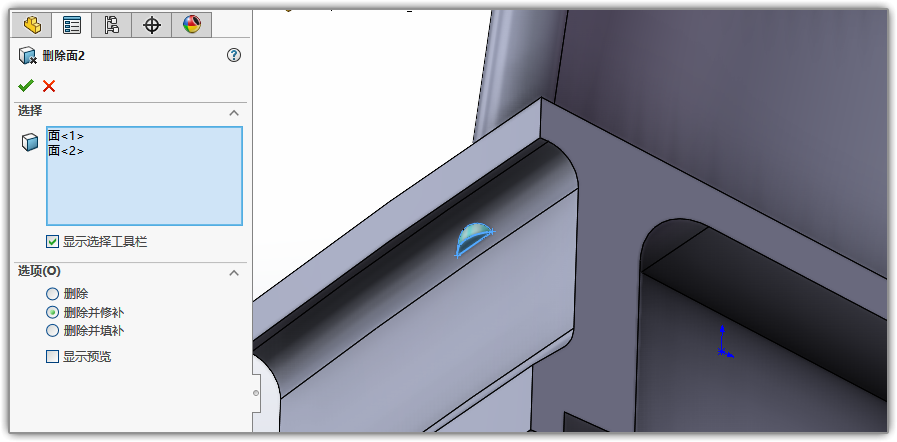

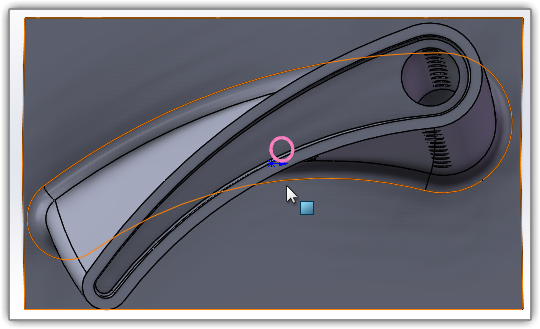

将多出部分使用删除面命令删除修补。最后倒倒圆角。
