细心的朋友应该注意到了，近期这些题目基本都会用到“筋"命令。没错是这样的，可以好好练习一下了。
同时由于题目较老，个别题目也存在出题不严谨或答案有出入的情况，所以后期我们就不再更新这个系列了。
绘制过程：
在上视面绘制两个同心圆的草图，拉伸凸台。

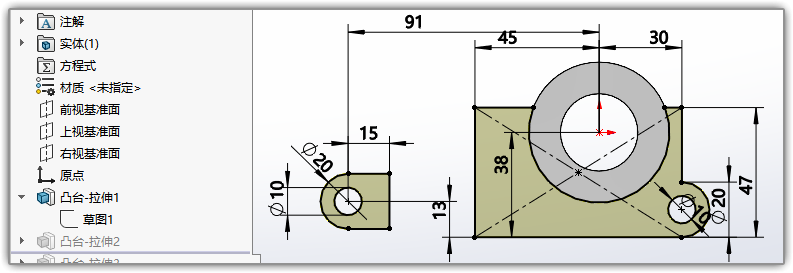

在上视观绘制如下草图并拉伸：

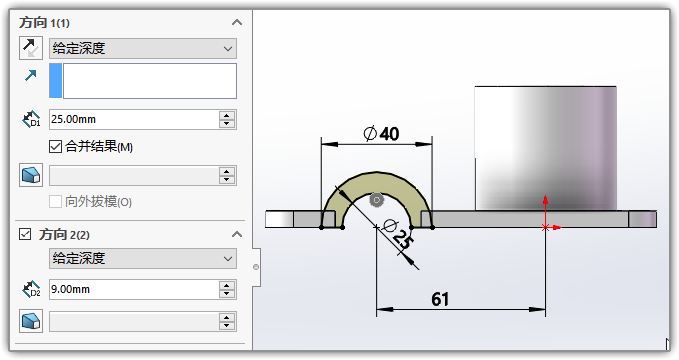

在前视面绘制半圆，两侧拉伸。

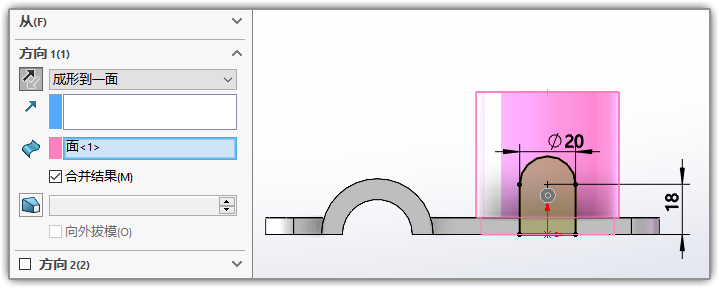

在近侧边绘制草图，拉伸，成型到下一面。

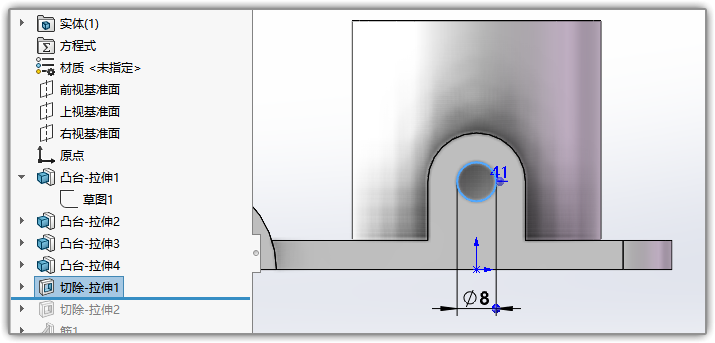

切除小孔

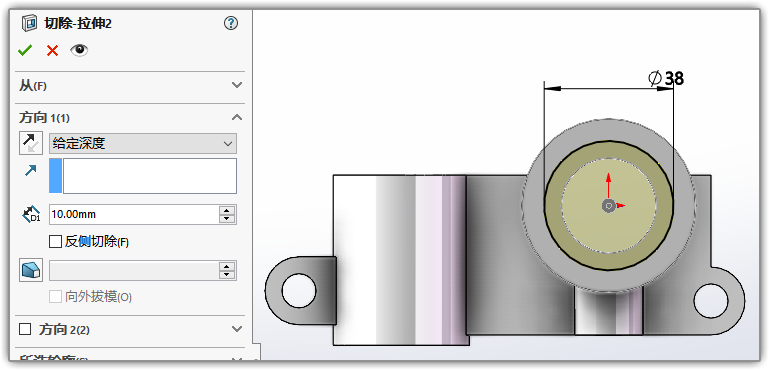

切除大孔，因为图纸上未注出，我们根据比例给个10吧。

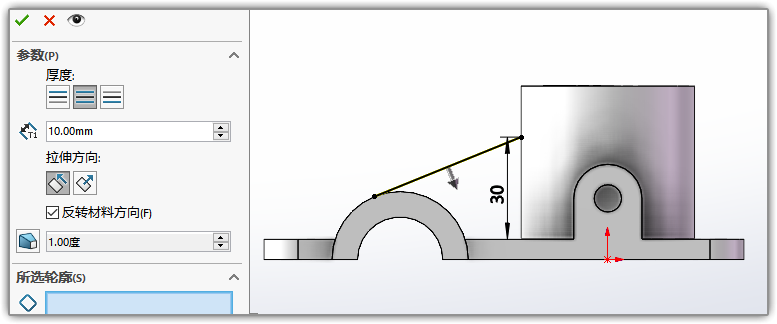

最后前视面绘制斜线，做筋 。
题目的Solidworks格式文件下载：
