上周末的练习题这周我们逐个讲解一下。
上图这个题上来就画可能会遇到问题，所以需要先仔细分析一下哪些部分先画，哪些部分后画。
我们可以看到，图形分三个主体，下部圆形基体，上部方形基体，中间L形加强筋。所以可以确定最后画加强筋，而且从图上也可以看出，筋部分的尺寸是基于上部方形基体的。
接一来我们就以先画下部分，再画上部分为例讲解。

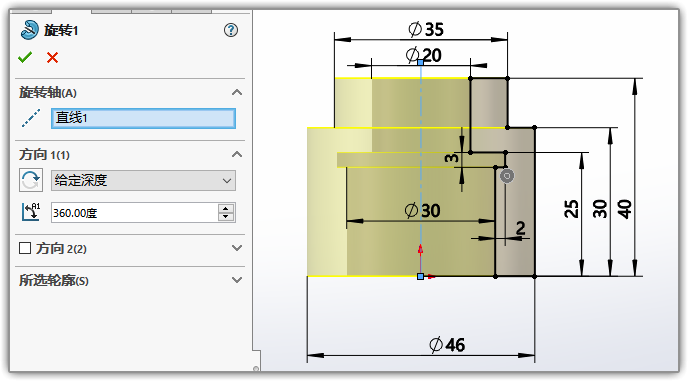

在前视面绘制草图，旋转凸台。

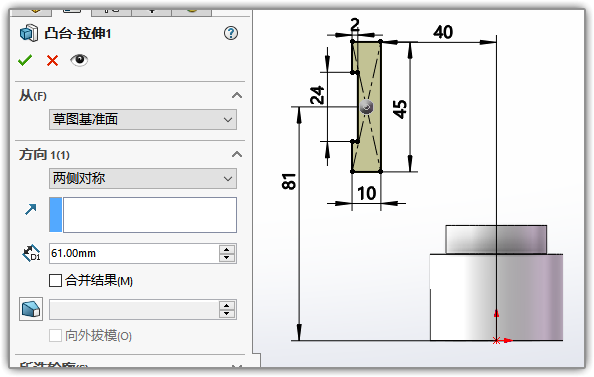

继续在前视面绘制草图，拉伸凸台，方向两侧。

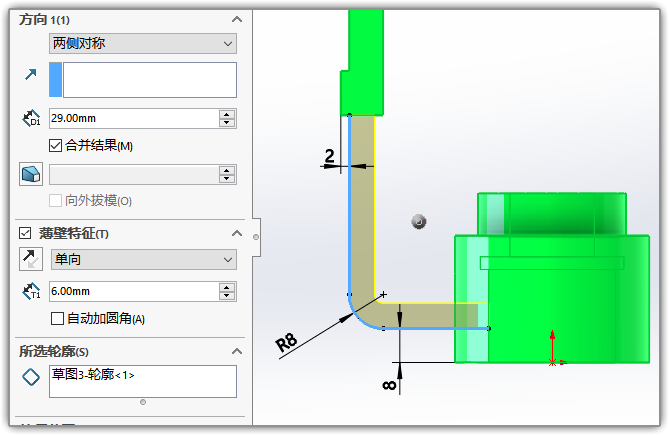

还是前视面，绘制一个L草图，拉伸，薄壁。

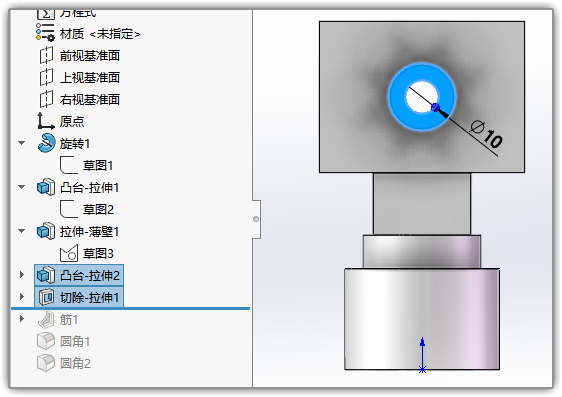

将上部分的圆拉伸出来，再切除中间的孔。

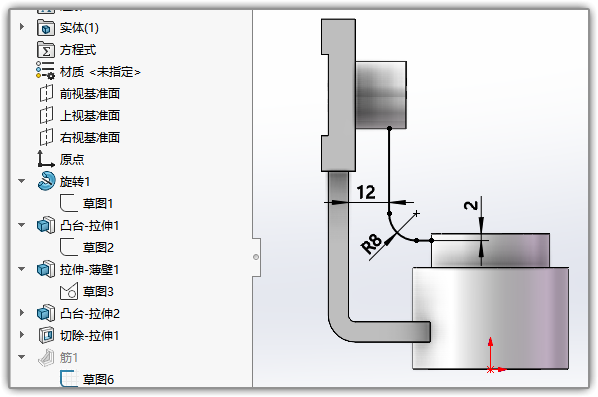

在前视面绘制草图，做筋。厚度方向也是两侧。

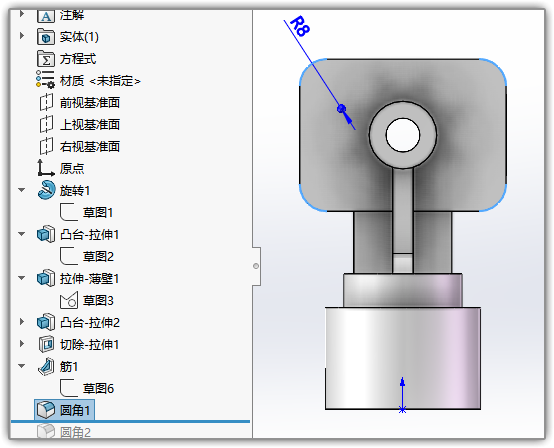

倒圆角 R=8

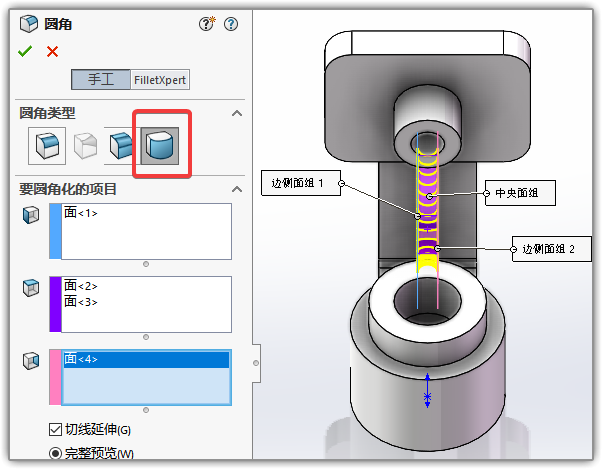

把筋的最外侧面倒个完全圆角，整个图就做完了。
题目Solidworks模型下载:
