这是一个和练习题差不多意思的题目，参考：https://nbnq.net/post/84.html 。相对为说这个更简单一点。

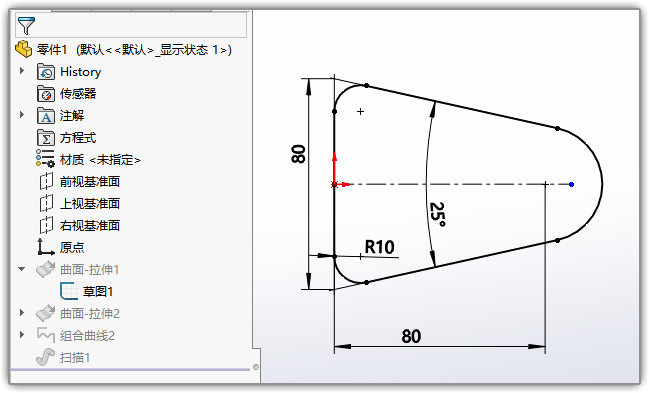

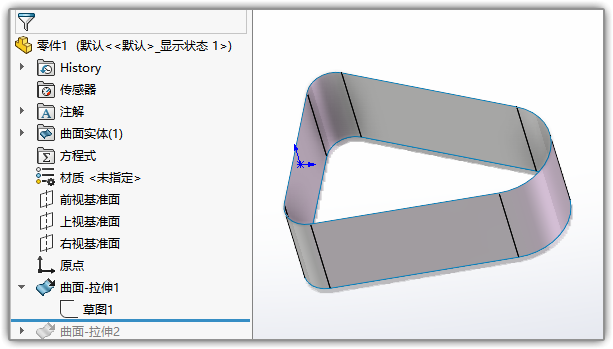

绘制过程差不多，同样新建一个府视的草图，拉伸曲面。注意这个草图的最左边和原点重合，后部分会用到这个面，就不用新建基准面了。

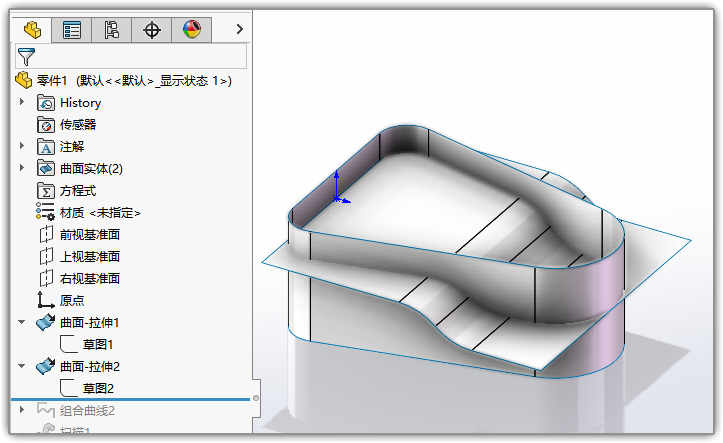

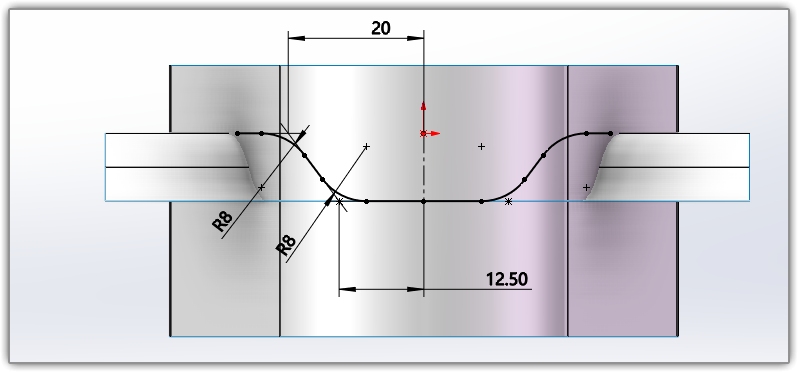

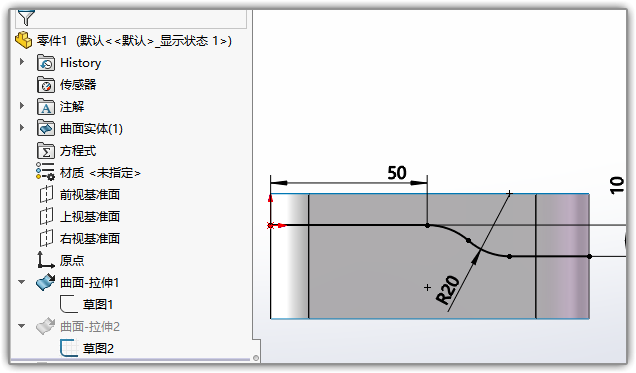

再新建一个正视的草图，拉伸出曲面。

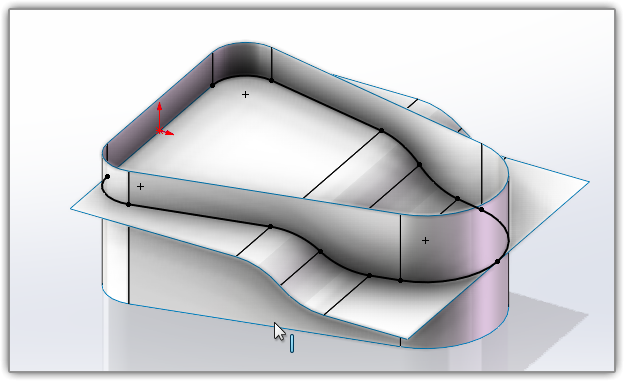

然后点击【工具】-【草图工具】-【交叉曲线】，选中中所有的面，得到两个曲面交叉的轮廓线。
退出草图，在右视面绘制草图。

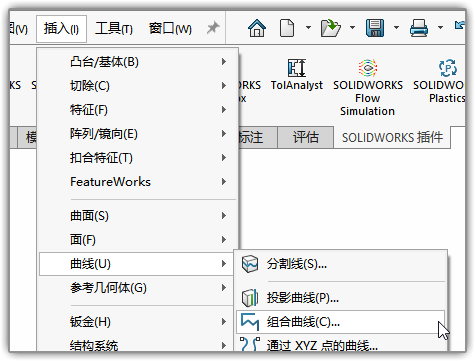

退出草图，点击菜单里的【插入】-【曲线】-【组合曲线】，上两步中得到的线组合在一起。得到完整的扫描路径。

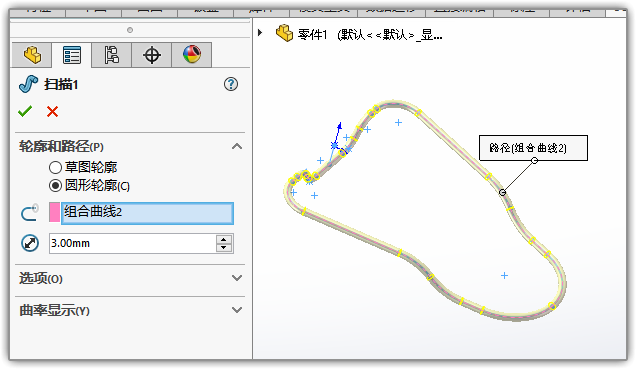

扫描，圆形轮廓，直径填3，路径就用这个组合曲线。

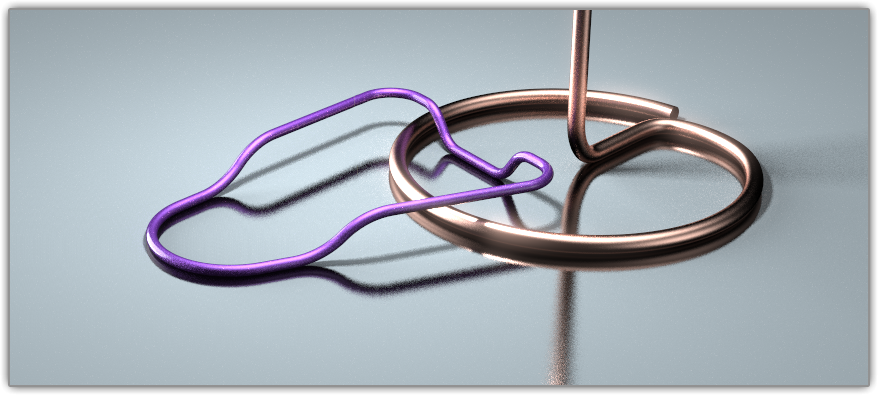

最后导入KEYSHOT简单渲染一下。

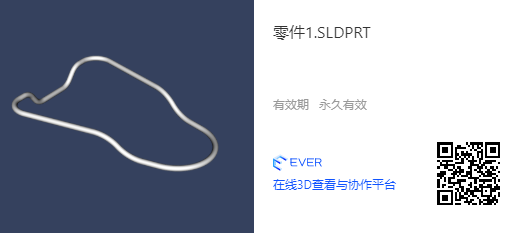

模型下载：
