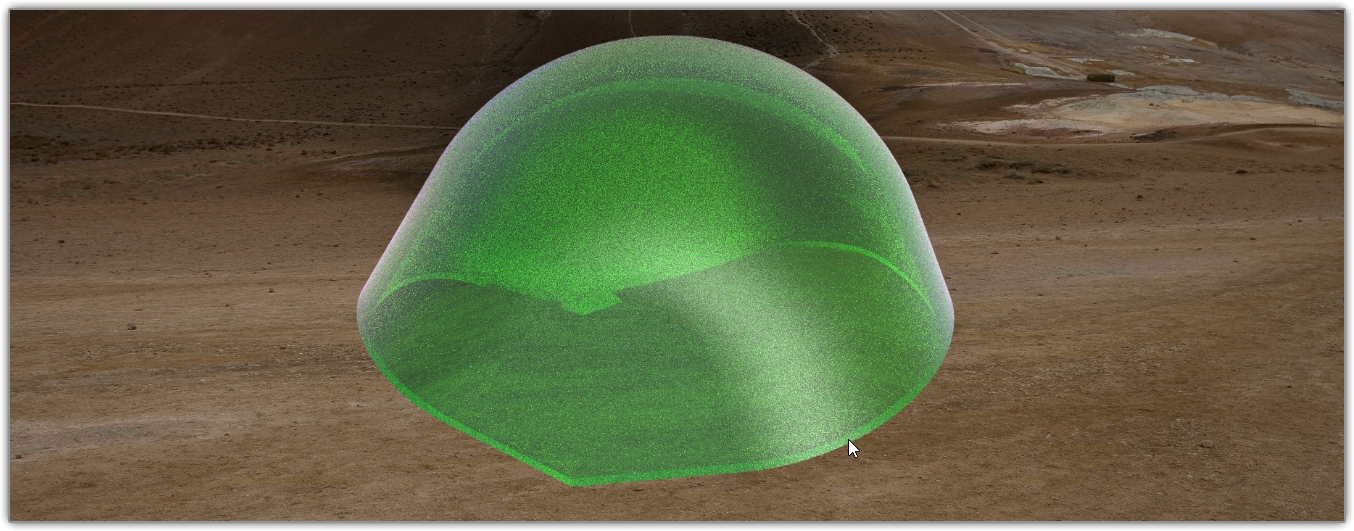

你会做吗？ 试着不看后面的答案，自己先动手绘制一下吧。

来看一下绘制过程:

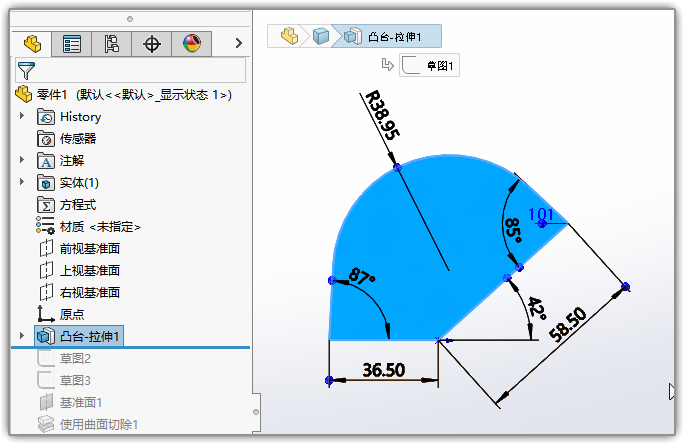

在上视面绘制草图。拉伸一个凸台，先把外部轮廓的大体形状做出来。

然后我们需要切除平面部分。这个平面是通过两个不同的圆弧角的面，所以需要草图约束才能创建出来。

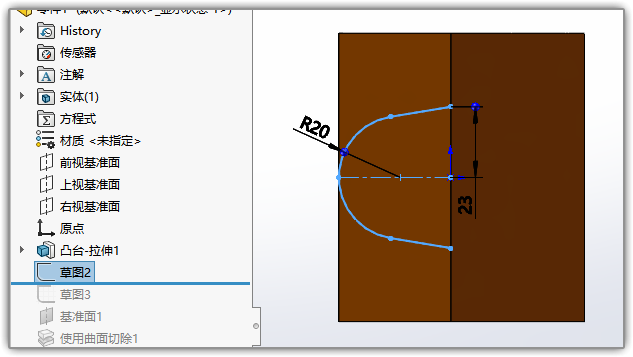

在下面那个R20的平面上绘制草图2

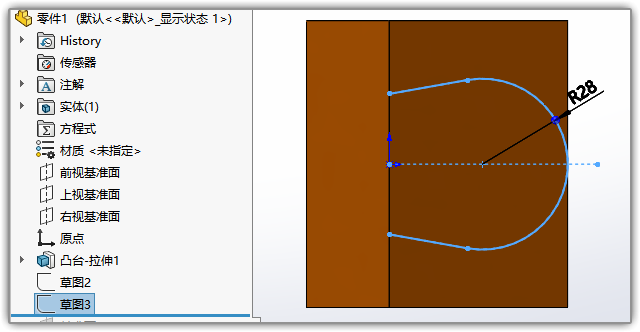

在右斜面那个R28的平面上绘制草图3

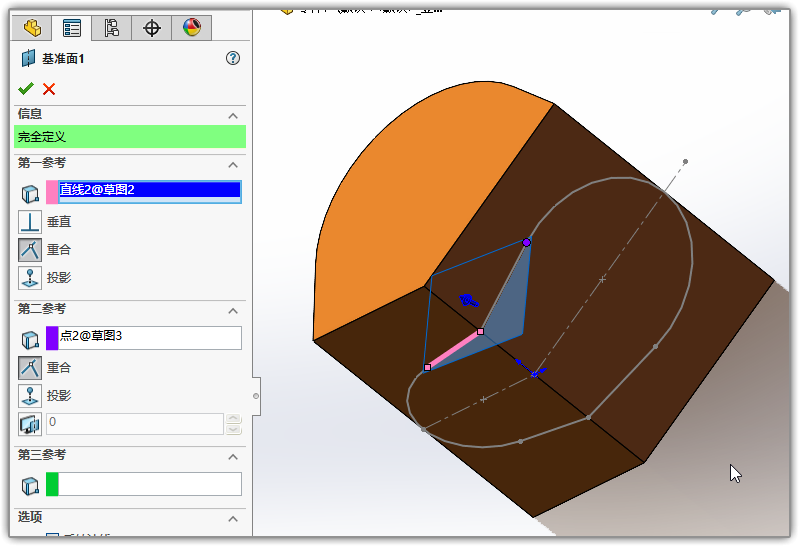

新建基准面，使其通过R20的最外侧边线，同时通过R28的外侧边线。

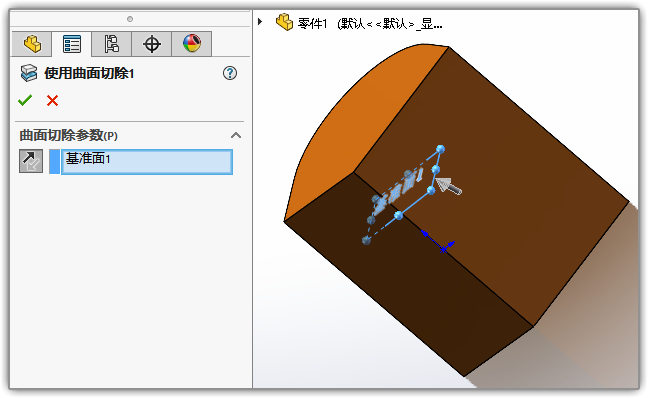

点击曲面-使用曲面切除，使用这个新建基准面切除多余部分。然后镜相下。

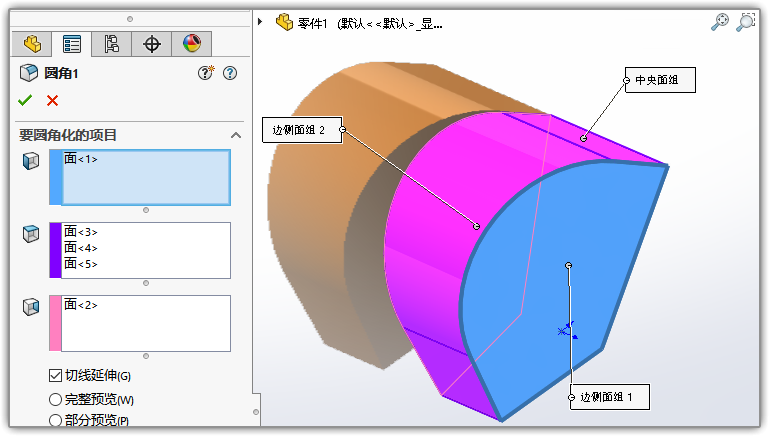

接下来就是倒个完全圆角。

抽个壳，就大功告成了。

总结：这个题目的难点有两个，一是新建的这个基准面。因为这个像贝壳一样的东西两侧的圆角不是一搬大的，所以两则对称面也不是平行的。

二是倒这个完全圆角。  可能基本命令掌握不太好的不知道完全圆角还能这样倒。
