绘制钣金注意最后要有展开图。即你绘制的零件要能在钣金中展开并能重新折叠起来成型。

这种图形要注意折弯处的过渡，从下往上第一个折弯是直角，第二个是沿斜线方向的直角。所以我们可以使用绘制的折弯，而不是边线法兰。

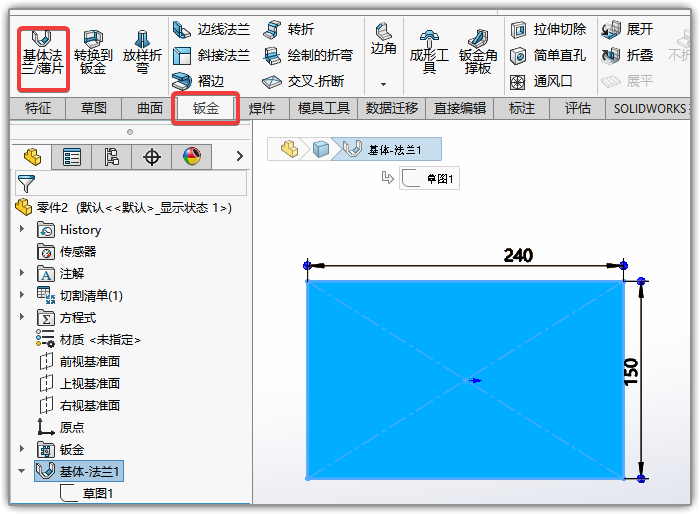

上视面，绘制一个大大的矩形，基体法兰做出第一块钣金。使其尺寸远远超出实际图形的尺寸，等一下我们还要裁剪。

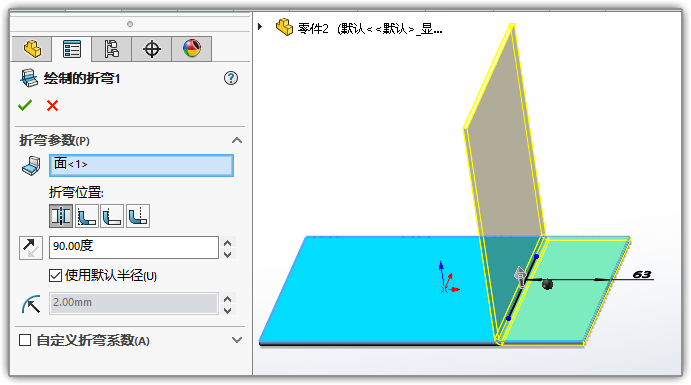

使用绘制的折弯，做出第一个折弯。当然这一步也可以使用边线法兰。

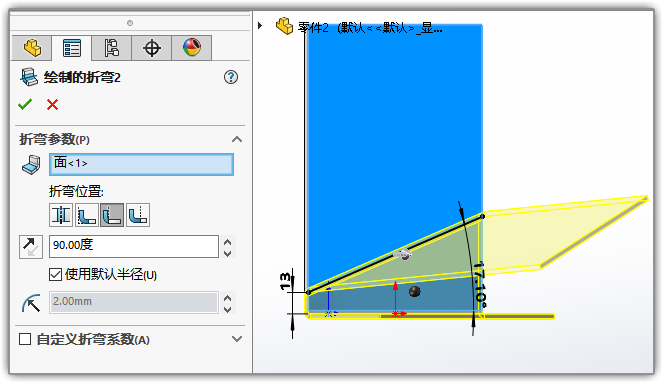

第二个折弯就要使用绘制的折弯了。在上一步折弯好的垂直面上绘制一条斜线。

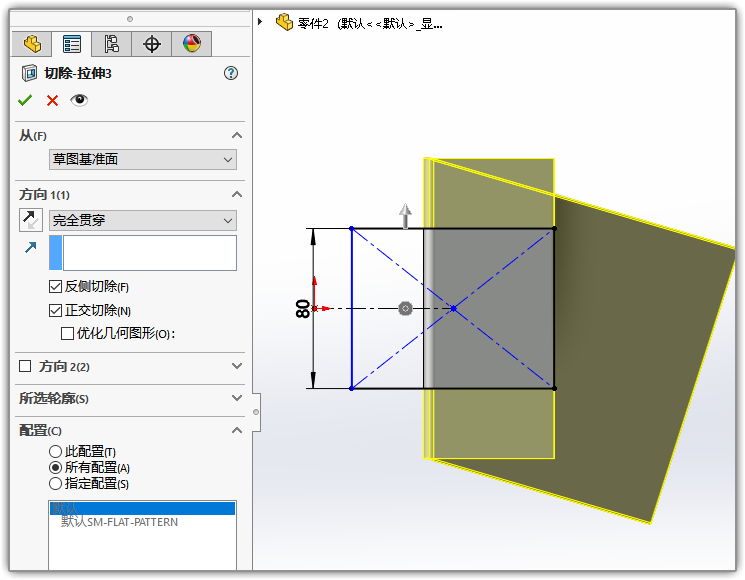

这样就折好了需要的角度，然后裁剪出有用的部分：在底面上绘制矩形。注意切除时选择“正交切除”

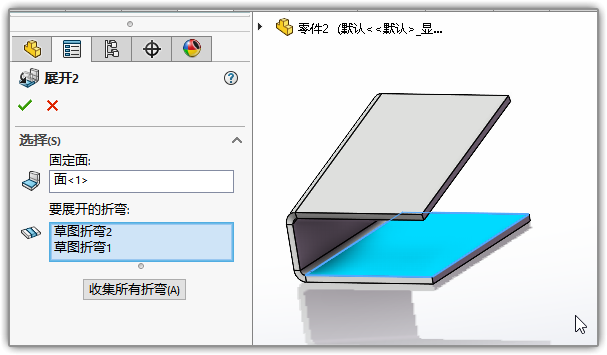

将钣金展开：固定面可以选择底面，点击“收集所有折弯”。

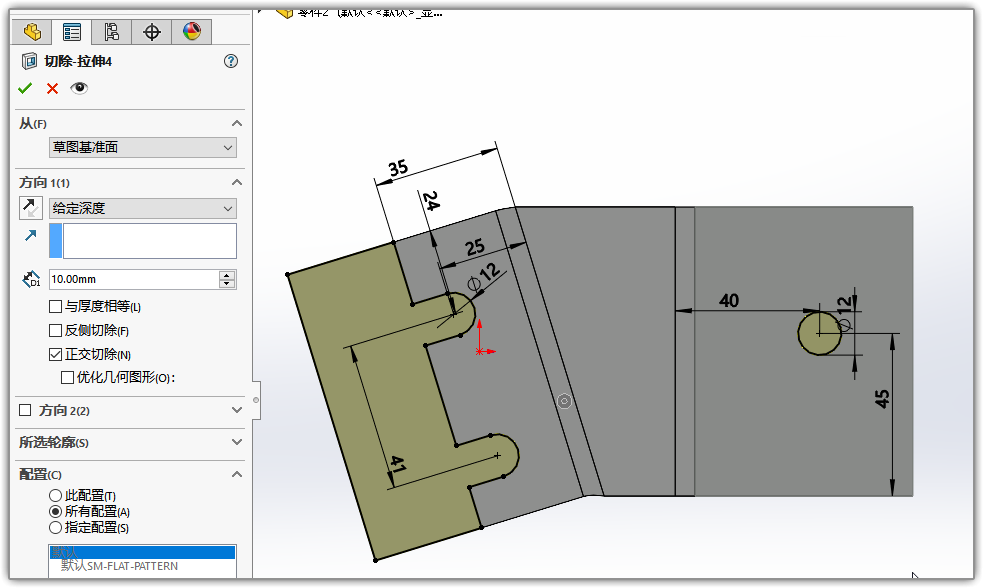

在展开平面上绘制其它需要切除的部分，做切除。

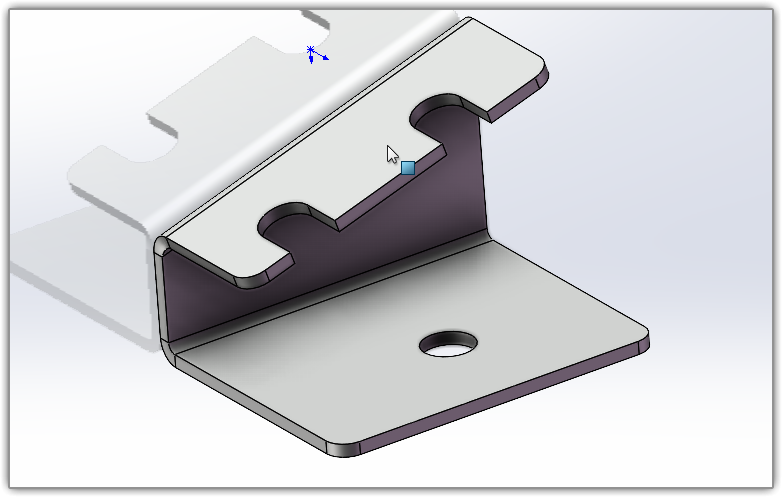

最后再把零件折叠起来。倒倒圆角，这样就做好了。
