工程图中是没有办法直接标示出一个180度的角的，因为系统默认是一条直线了。有些情况下我们需要特别标示180°的角，应该怎么做呢？

看下面这个例子

在一个法兰面上，有一组180度方向阵列的螺丝孔。这种情况下我们需要标示出这个180度的角出来。

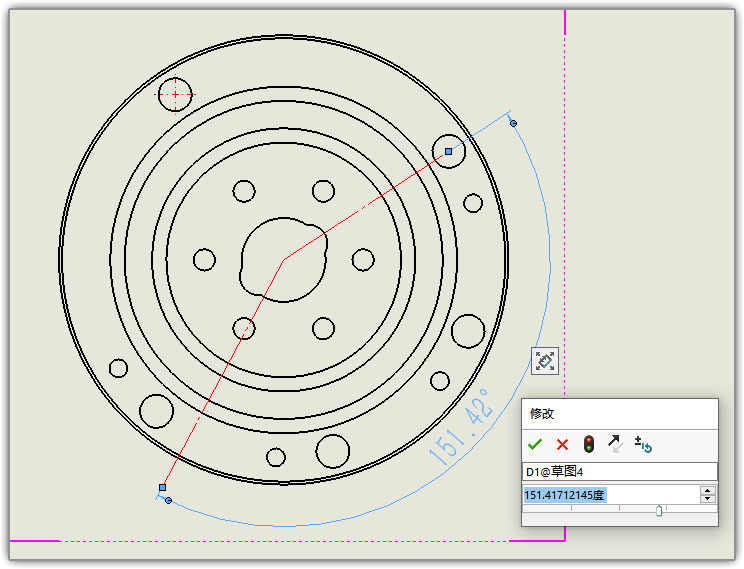

可以这样做: 先做两个中心线，均通过大圆的中心点。其中一条通过任意一个螺丝孔的中心点，另一条与其形成小于180的任意角。

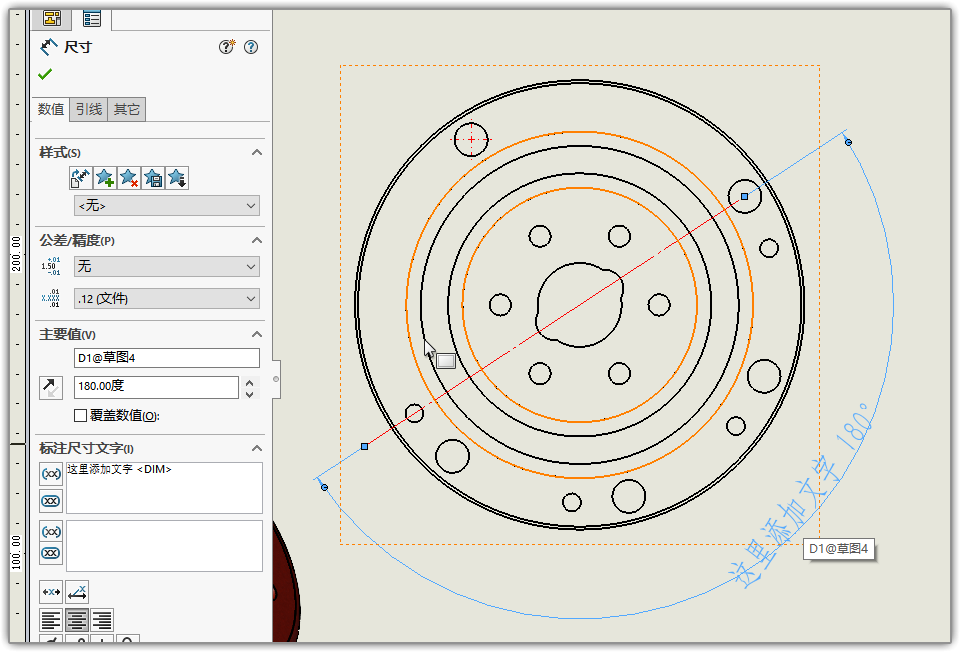

点击智能尺寸，输入角度为180度。如果需要其它描述也可以添加文字。

这样一个完美的180度角就标注好啦。
