Solidworks虽然没有提供像倒角命令一样的清角命令,我们仍然可以非常方便得做出清角。

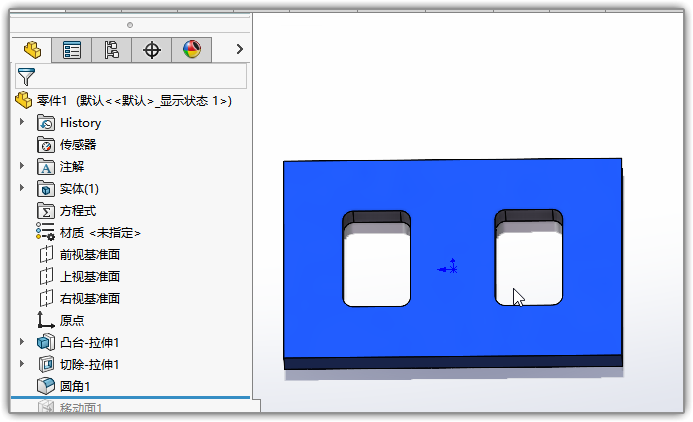

做一个拉伸凸台。在上面再做切除,切出两个方框形的洞。倒好圆角。
接下来我们使用“移动面”命令使倒角改变成清角。

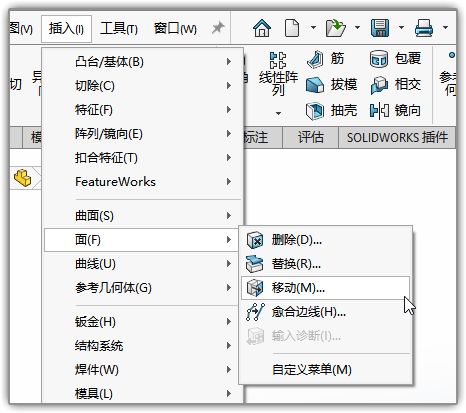

选中一个要清的圆角,点击菜单的插入-面-移动。

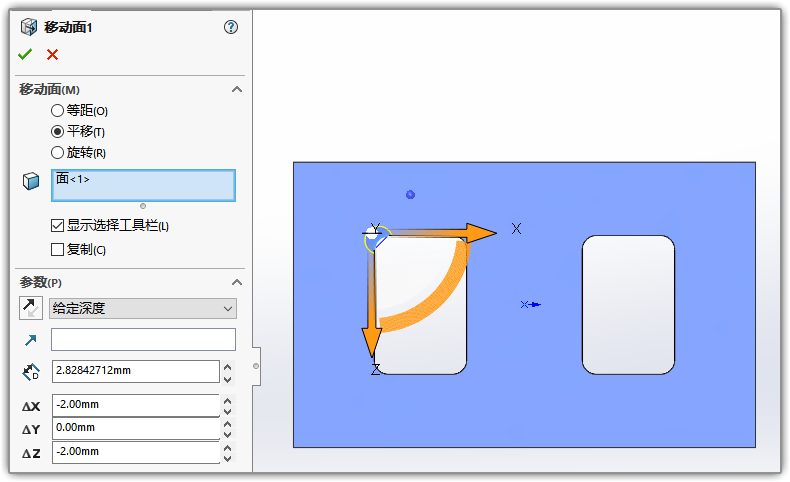

这时我们根据方向输入合适的尺寸。使圆角向后移动,就变成了清角。如下图沿X轴移动-2,沿Z轴移动-2.即向左向上各移动2。

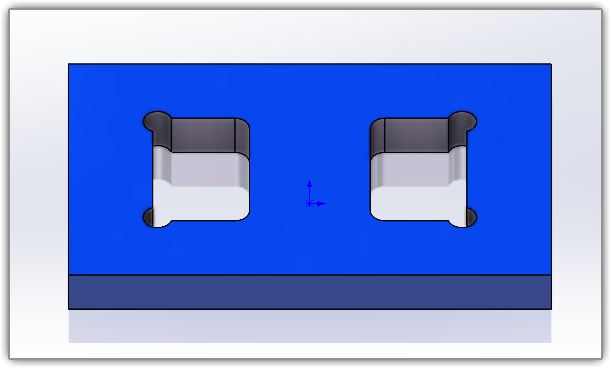

以次类推,需要清哪个角就移动哪个面即可。
