钣金处理时，怎样在折弯处压出加强筋？你是不是还在用成型工具？也太out了吧！

Solidworks早在多年以前就已经有“钣金角撑板” 工具了，只需简单两下，立马生成！角撑板工具不仅生成快捷，外形自由定义，最主要一点还是支持钣金平板模式展开。

钣金角撑板使用方法：

绘制一个有折弯的钣金件。点击菜单栏里的“钣金角撑板”开始绘制加强筋。

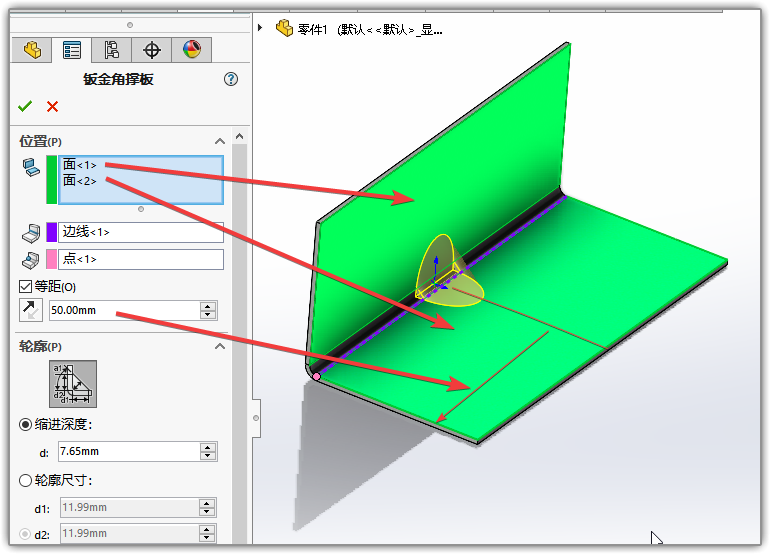

位置--分别选取需要生成加强筋的两个折弯面。

等距--生成的角撑板距离边线的距离。

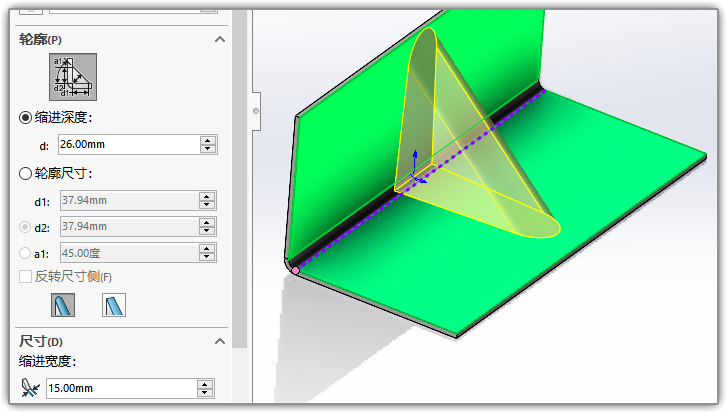

轮廓成型有两种方式：缩进深度和轮廓尺寸

缩进尝试适合快速完成，对角撑板形状要求不高。

轮廓尺寸适合于对形状有非对称和角度要求时使用。

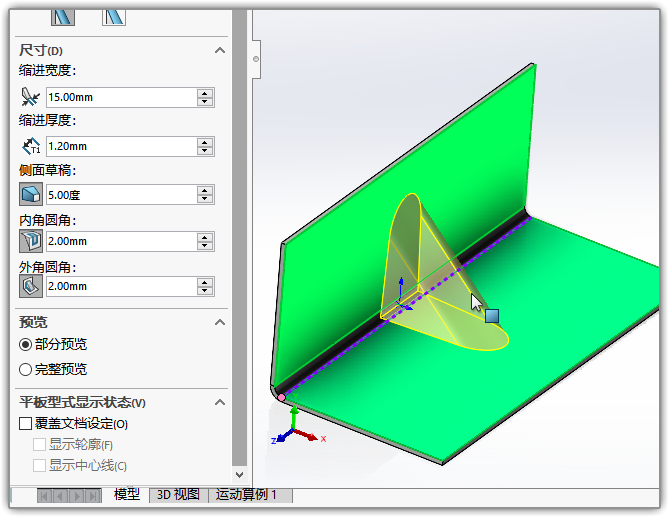

尺寸--在这里你可以进一步地对角撑板和各个面进行精确定义。

最后可以对平板型式进行设定，以定义钣金展开时角撑板的显示样式。
