这道出自CADCAM的题。 题目虽然简单，但是做起来还是比较费劲的。一是题目有些地方标注不清楚，容易产生歧义，二是很多对提高水平没有特别帮助的特征。导致了草图绘制起来比较麻烦一点。

虽然题目不是很严谨，但是题型还是很不错的。这道题目能够做好你就可以毕业了。！~—~

注意时间哇。做完这道题，眼睛真的好累哟。审题看得眼睛都快流泪啦！真的又要近视100度了。

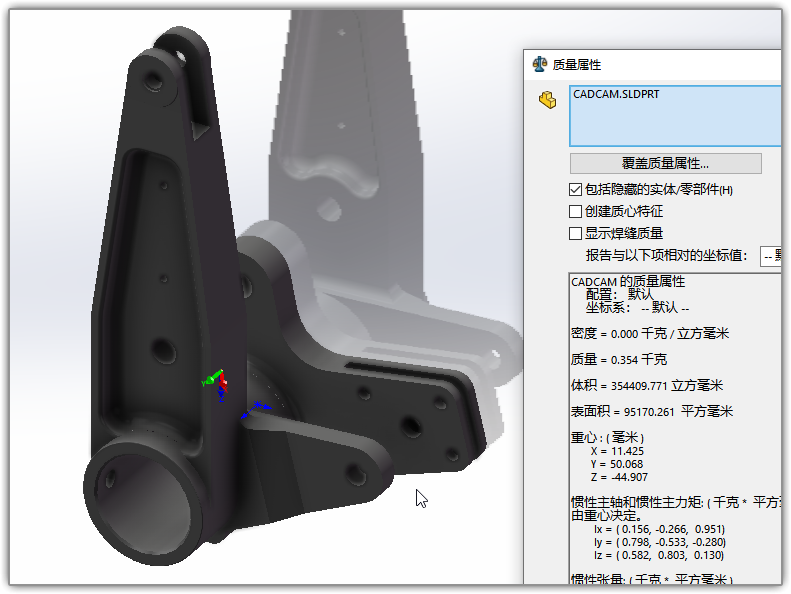

绘制过程：

这种特征比较多，彼此之间又没有特别紧密联系的，建议使用较多的步骤绘制，这样可以一边绘制一边理解题目，特征多了即使发现有出错的地方也好修改。

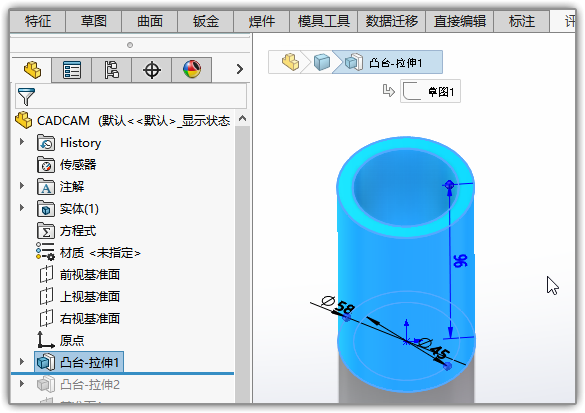

先在上视面绘制一个圆的基体，拉伸即可。

继续在上视面绘草图，画出最下面一块耳朵，拉伸。

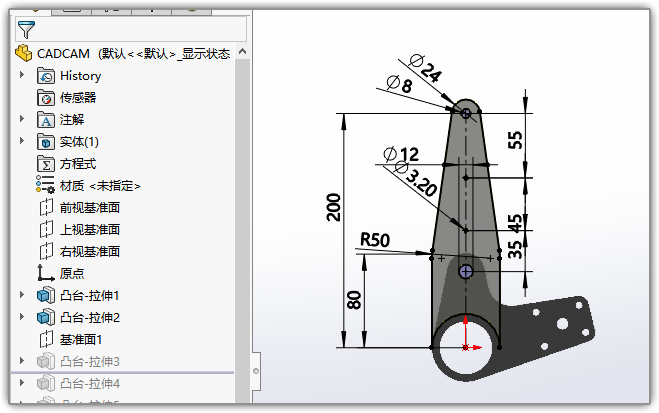

新建个基准面，距顶面22。在上面绘最大的一个耳朵。拉伸，两侧对称30

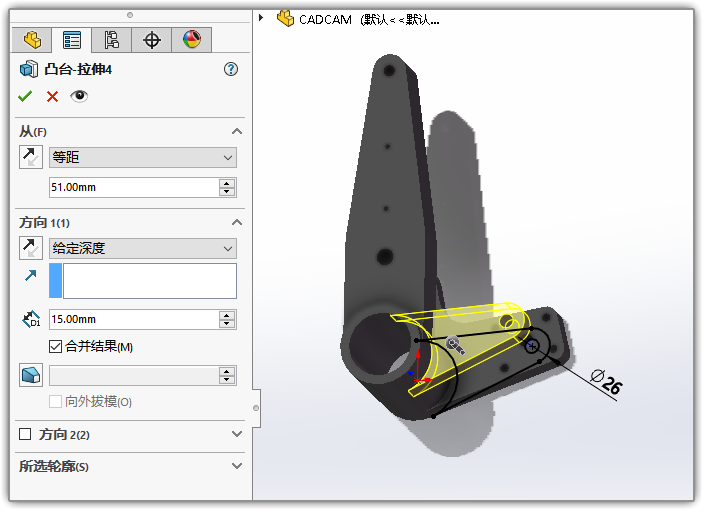

在上视面绘下一个耳朵的草图，拉伸。

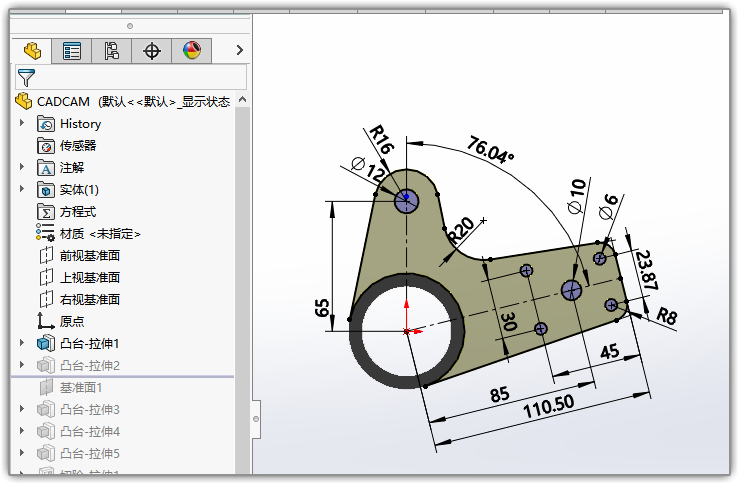

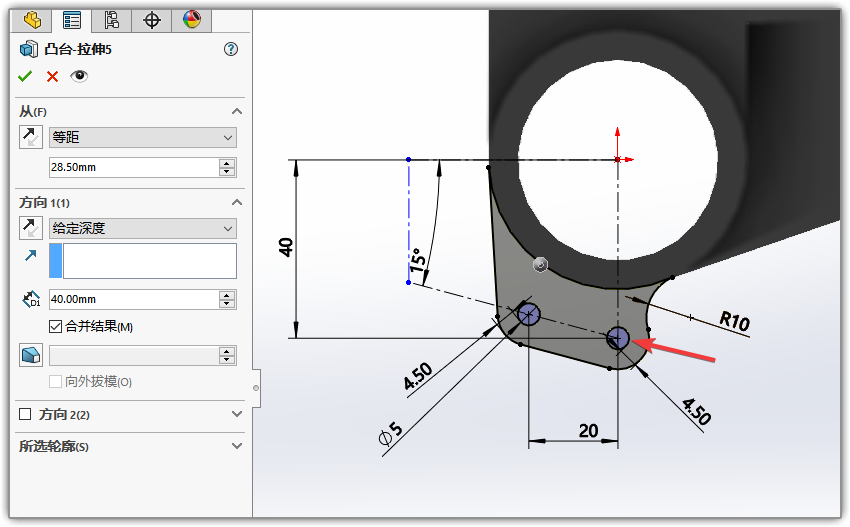

拉伸最后一个耳朵。注意这里草图绘制时，应该先定位红色箭头所注的两个4.5的小圆。然后再等距出外面两个倒角圆。最后绘制轮廓边线。

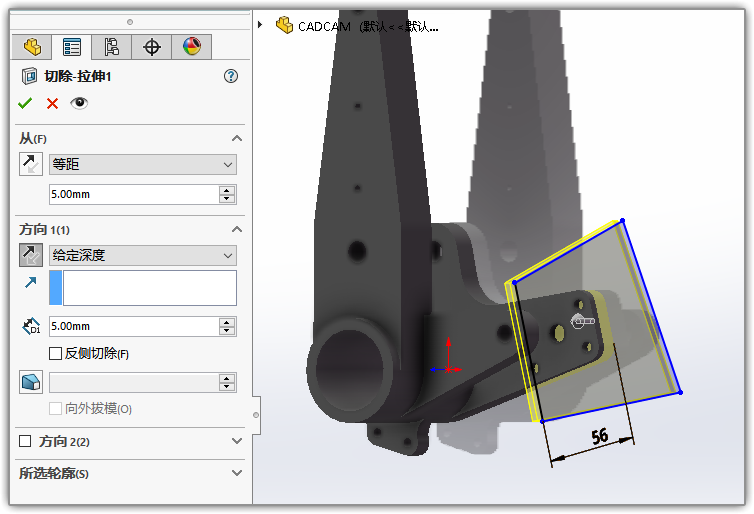

到这个步主体结构绘好了，然后开始修细节和切除上面的其它特征。这里我们就按照耳朵的绘制顺序精加工吧。做一个切除

下一个耳朵要多切几次。注意这里有一个斜度要切出来。

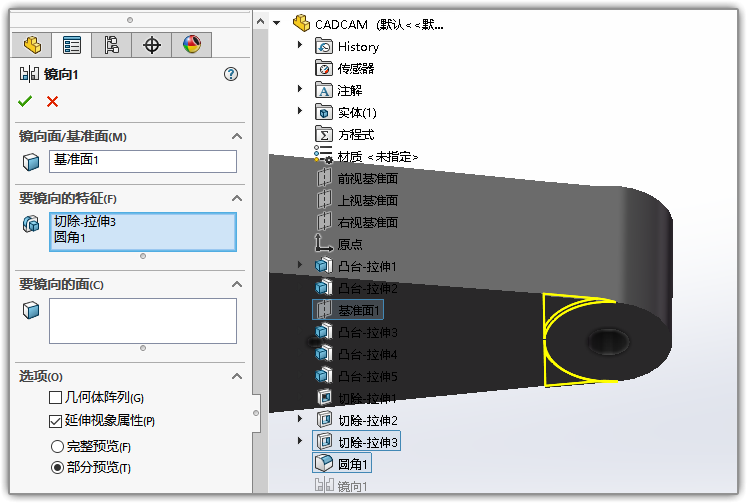

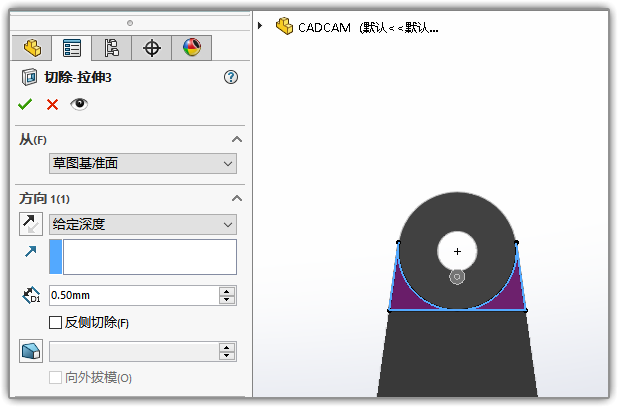

这个位置也切出来。然后倒个0.5的圆角，镜像一下。

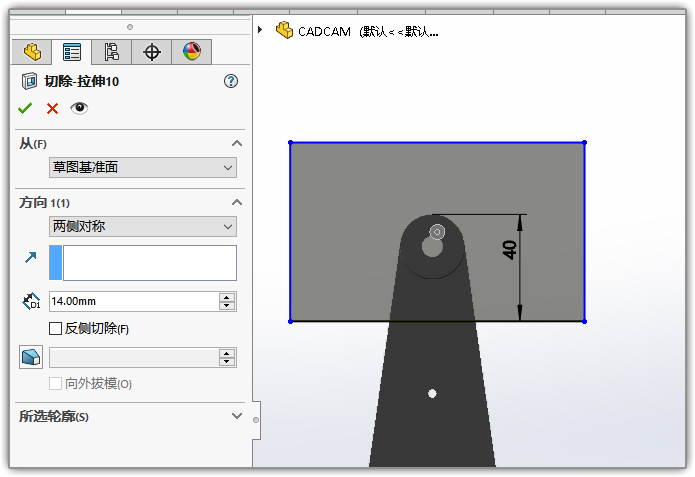

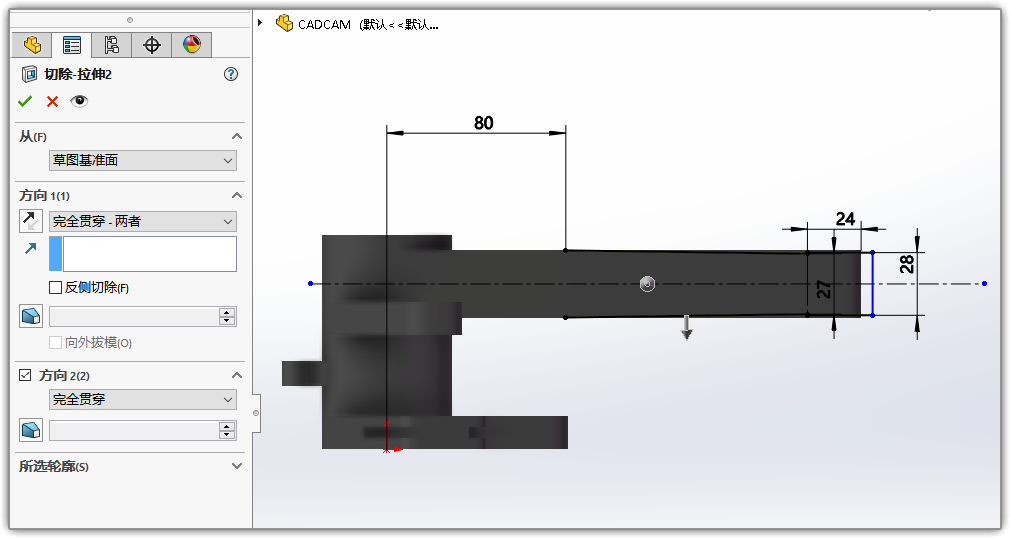

还是这个基准面1上，绘一个轮廓，两侧切除。这里我们只要约束直线的距离即可。

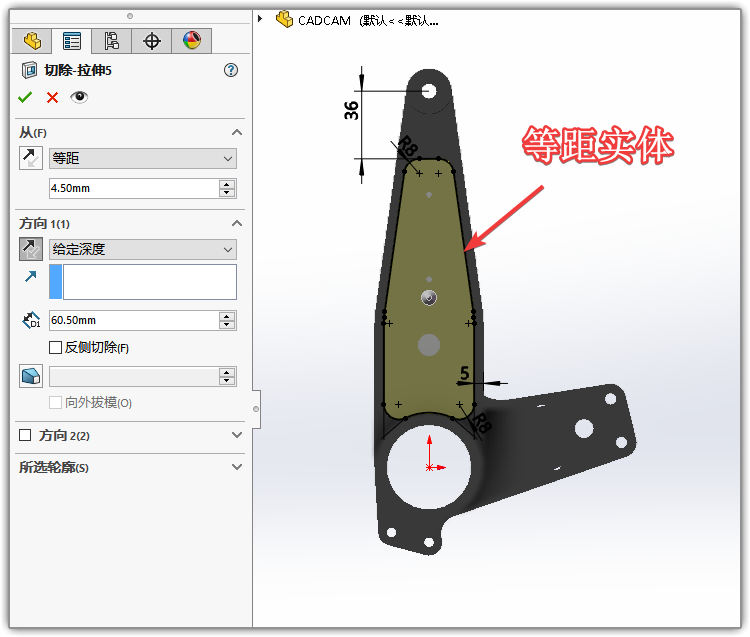

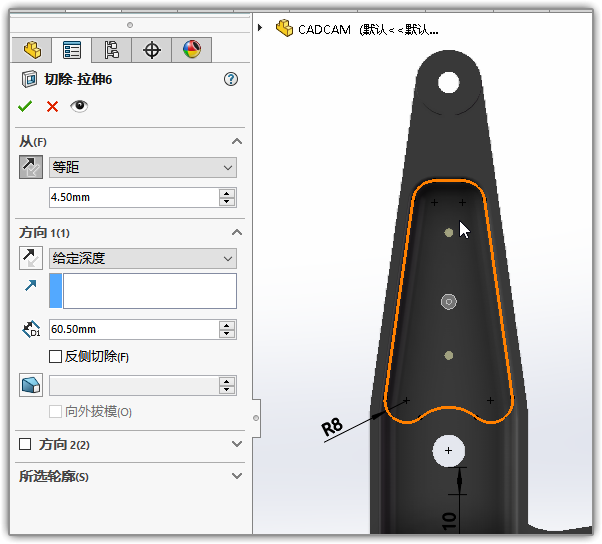

还是这个面上，绘制草图，做拉伸切除。这里的两侧边线是等距实体转换来的。

同理，切除背侧的一凹坑。

底部倒圆角6，上沿倒圆角2

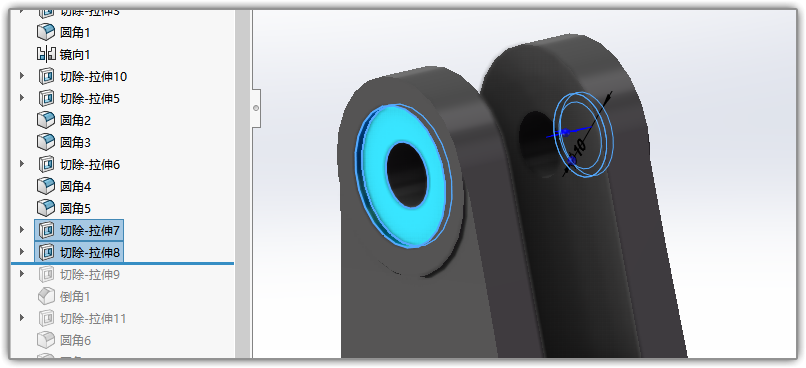

端面上两个深1.0的圆坑切出来。

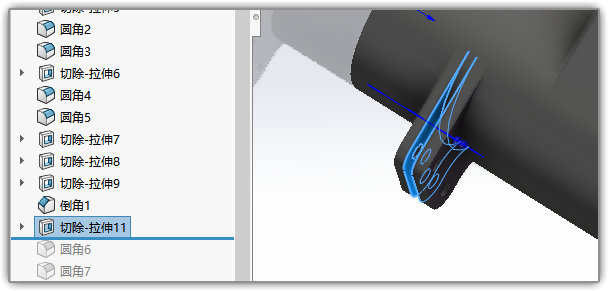

这个耳朵上的斜台阶我们直接切除然后倒角就行了。

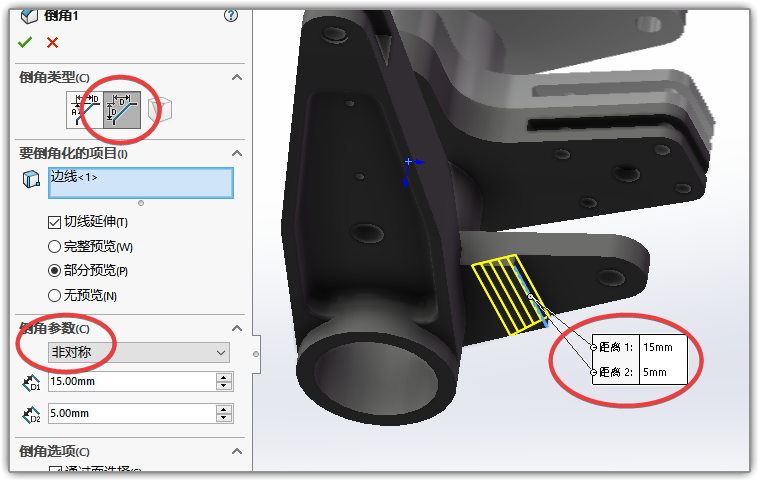

倒角时选择距离距离 ，非对称。

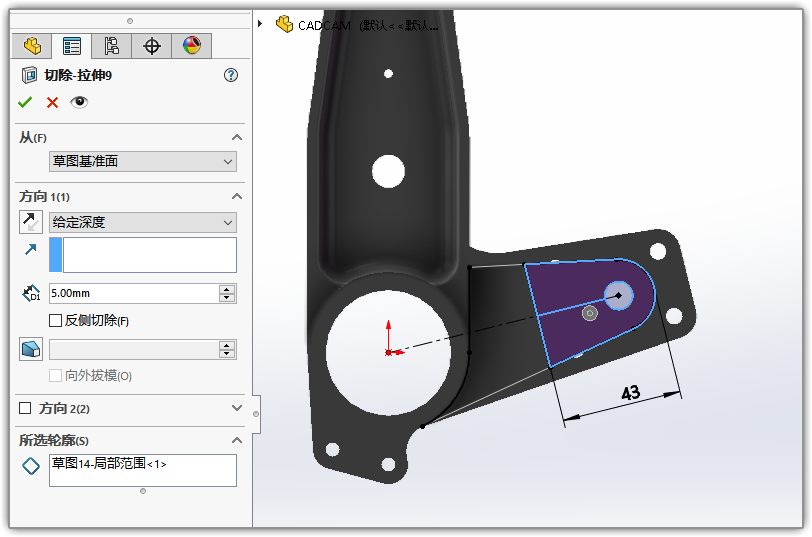

下面这只耳朵，中间也是空的。切除。

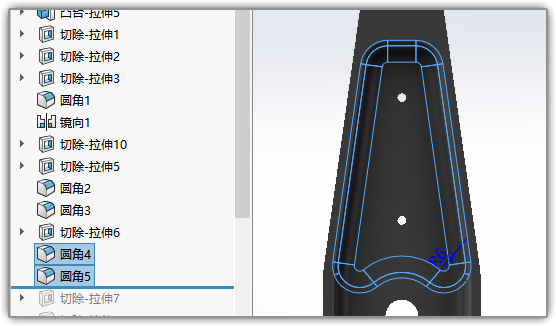

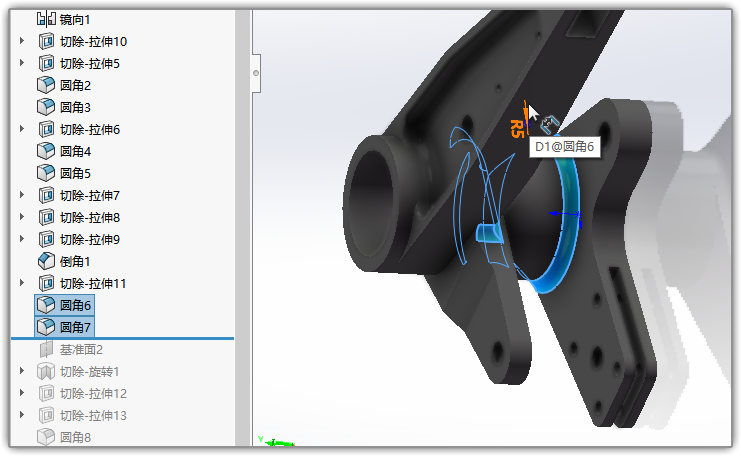

圆角还没做呢，补好。

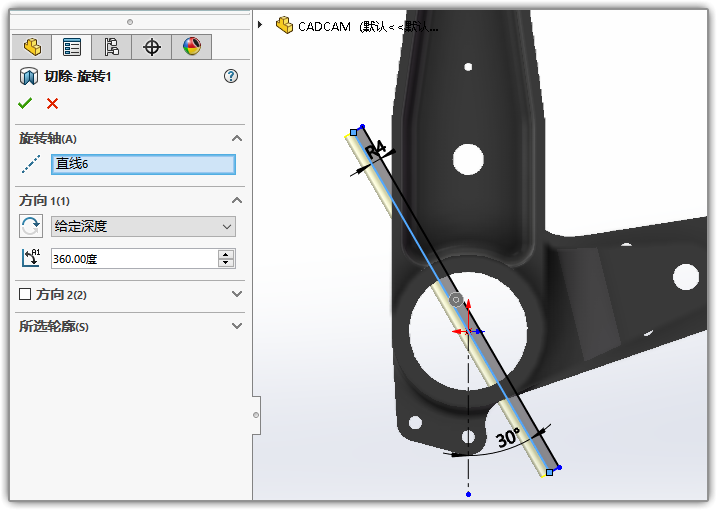

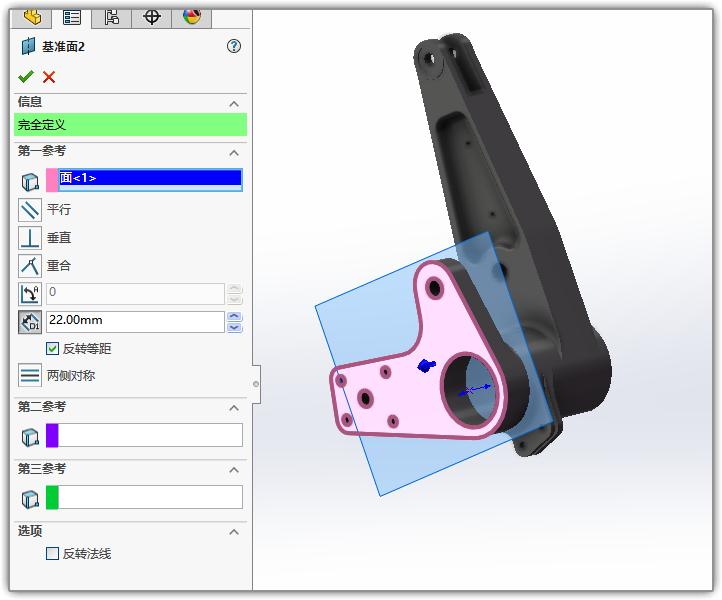

做个基准面，等距底部22。在上面做草图，切除出来那个30度的孔。

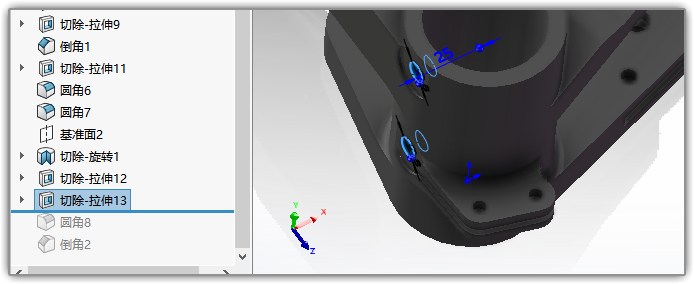

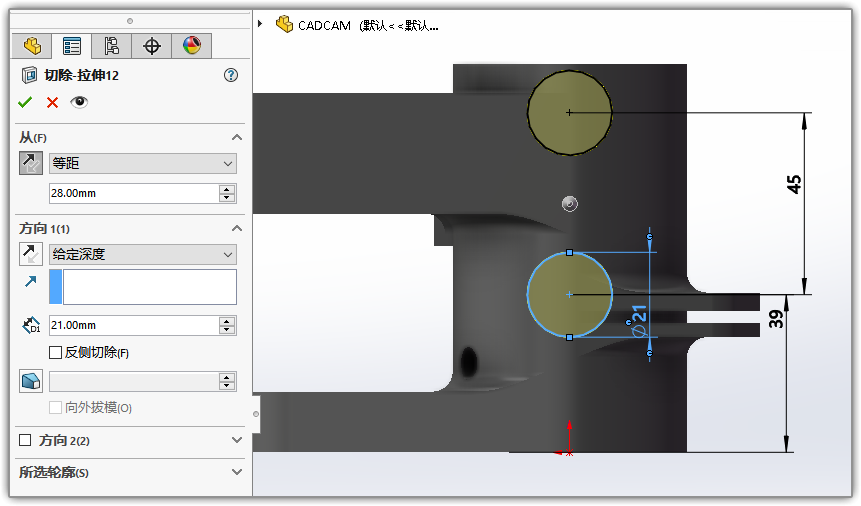

右视面画两个21的圆。拉伸切除。

切除出来的面上继续画两个同心的小圆，切空壁厚。

倒倒角搞定。

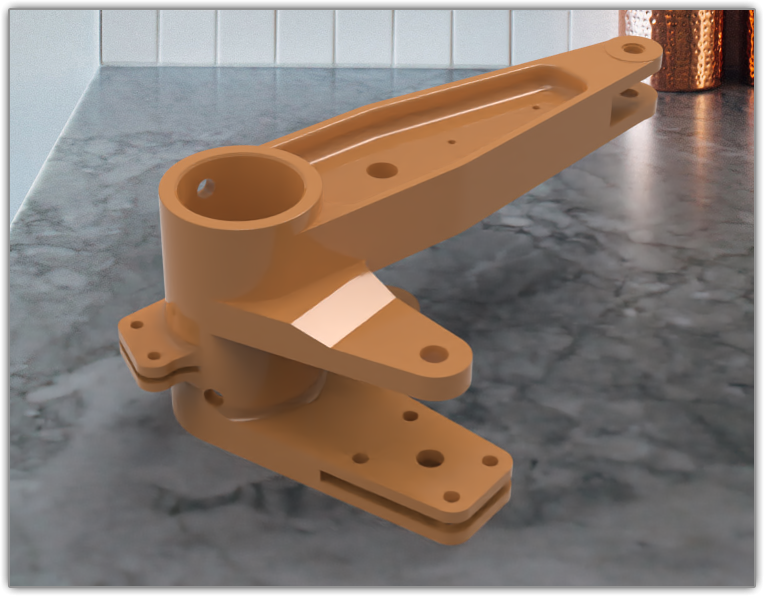

导入keyshot 稍微渲染一下。这个是油漆外观 。
