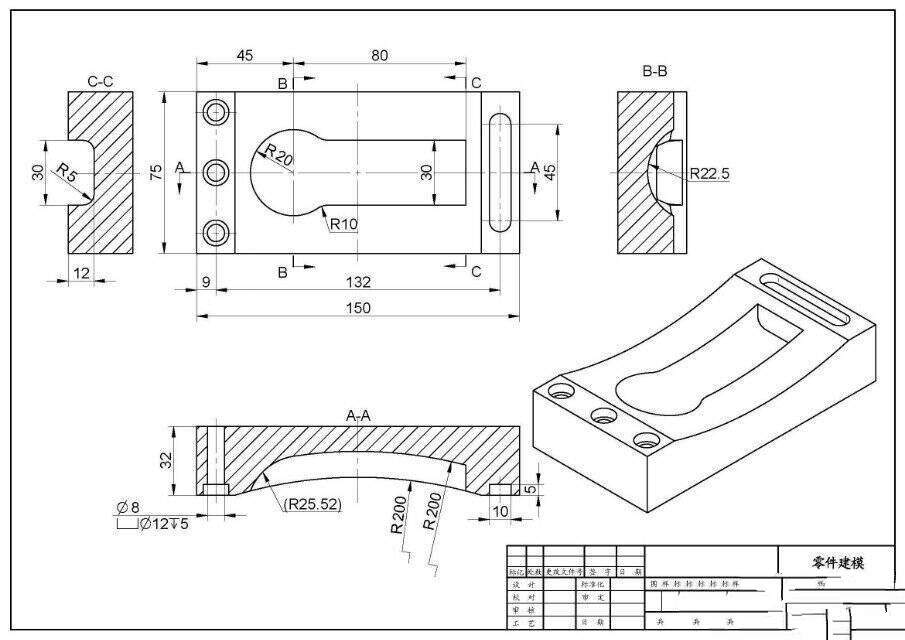

这个很久以前的练习题，没事练练。题目很简单，就是中间有个下陷的弧形凹槽画起来有点难度。下面看一下绘制过程：

第一步：

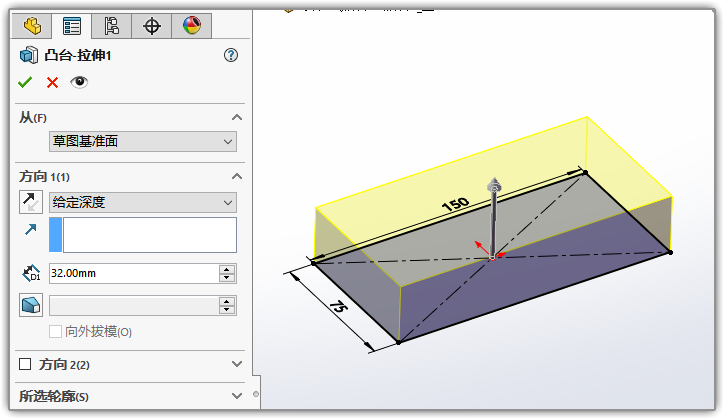

拉伸凸台，做一个长方形的方块出来。

第二步：

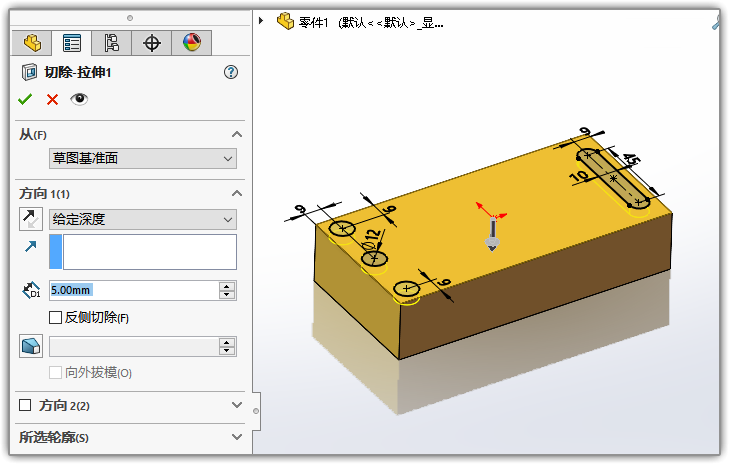

切除直槽口和左边的沉孔。沉孔也可以使用异形孔向导。

第三步：

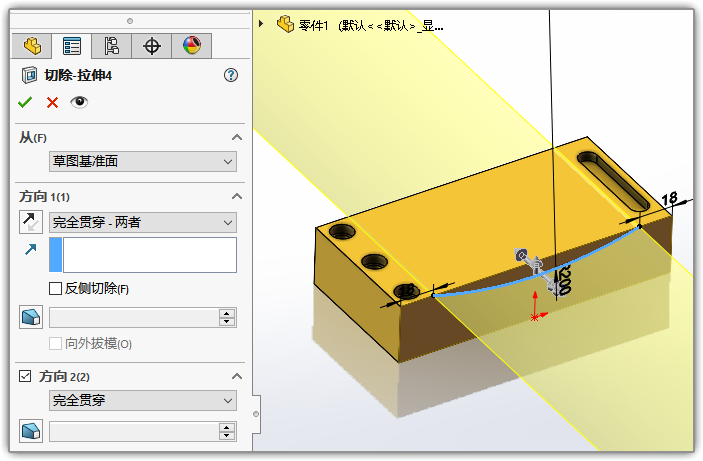

画一条弧线，切出上面的弧形。

接下来就是要放样切除，做出最难的部分。

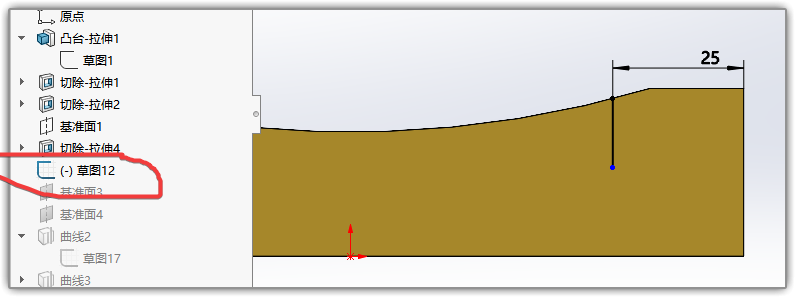

1. 在前视面上绘制一条竖线，根据图纸可知距最右边距离25

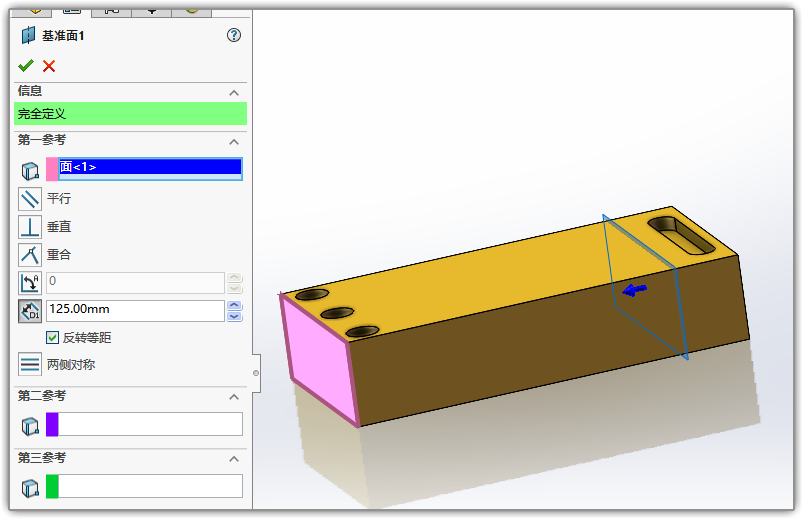

2. 新建基准面。参考左边的平面，距离125。

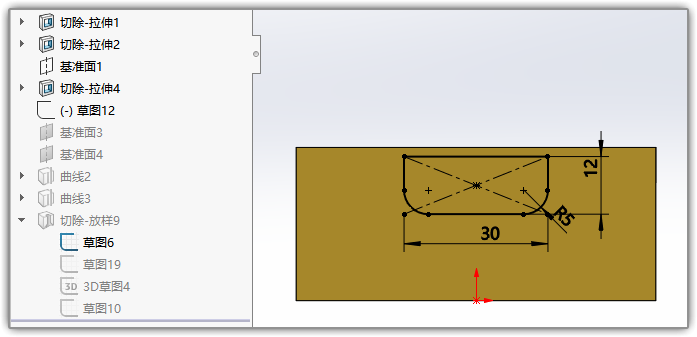

在新的面上绘制放样切除用到的第一个轮廓。其上沿可以和第一步绘制的草图顶点添加穿透关系。

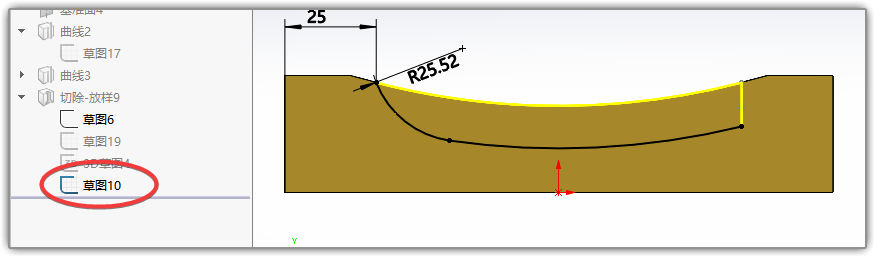

3.在前视面绘制放样用到的引导线-1，注意右边的顶点和上一步的草图底边穿透。

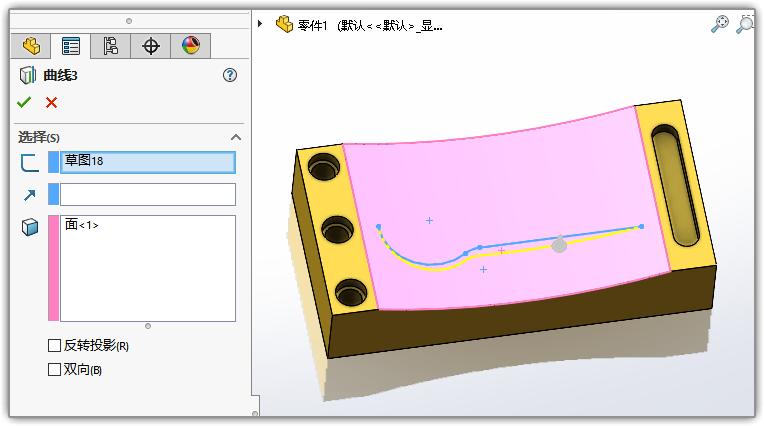

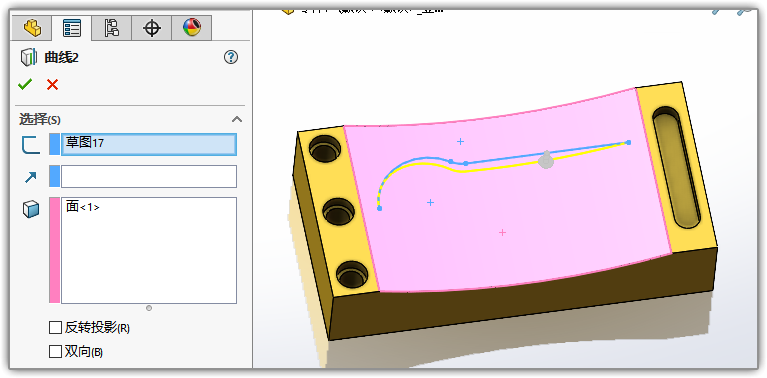

4.在上视面绘制轮廓图，然后投影曲线到实体的弧面上。做出放样切除的引导 线-2和线-3

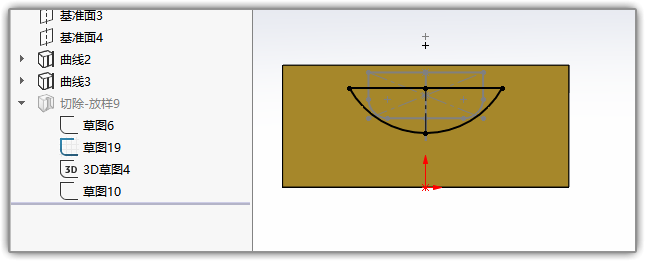

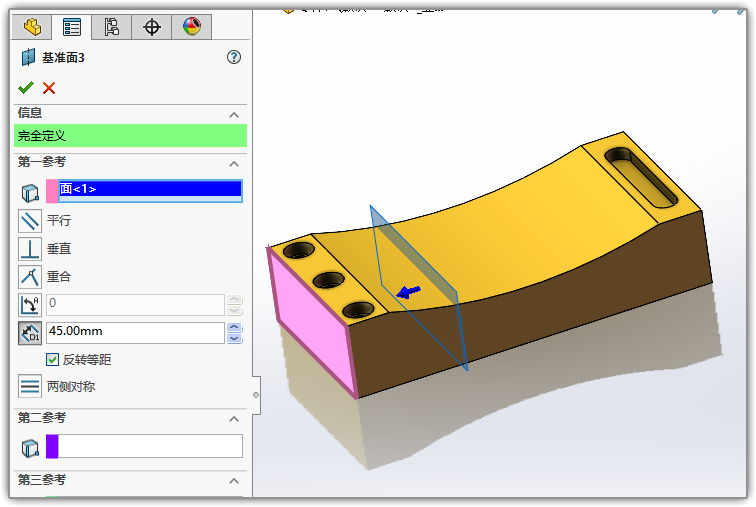

5. 新建基准面，如下图参数。并在上面绘制放样切割的第二个轮廓。

注意下图的轮廓两个顶点和上一步的投影曲线穿透关系。

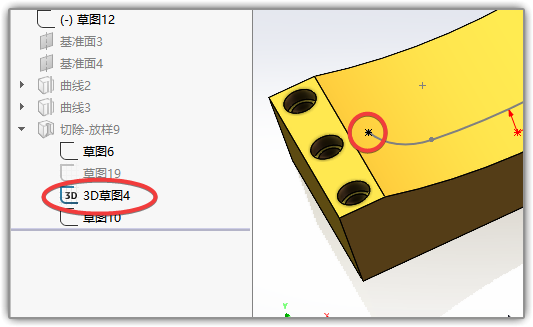

6. 3D草图，绘制一个点。这个点就是引导线-1的顶点。

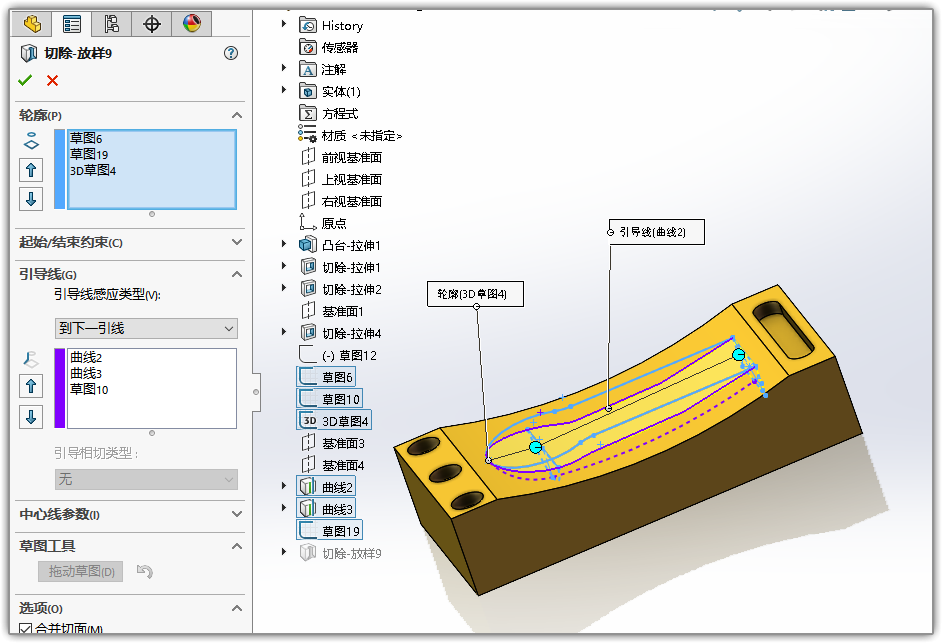

然后做放样切割。轮廓三个，引导线三条。

当然也可以使用放样曲面的方式，然后使用曲面切除哦。来看一下最后的效果吧。
