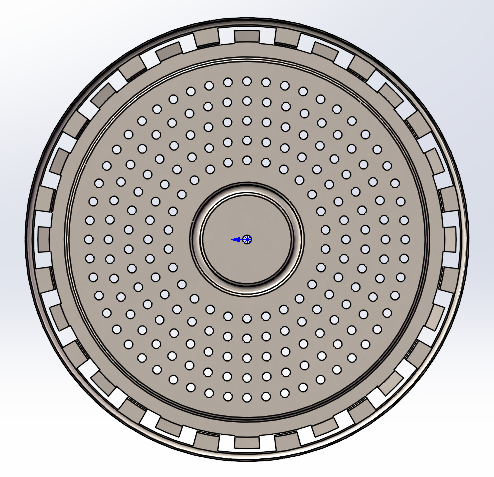

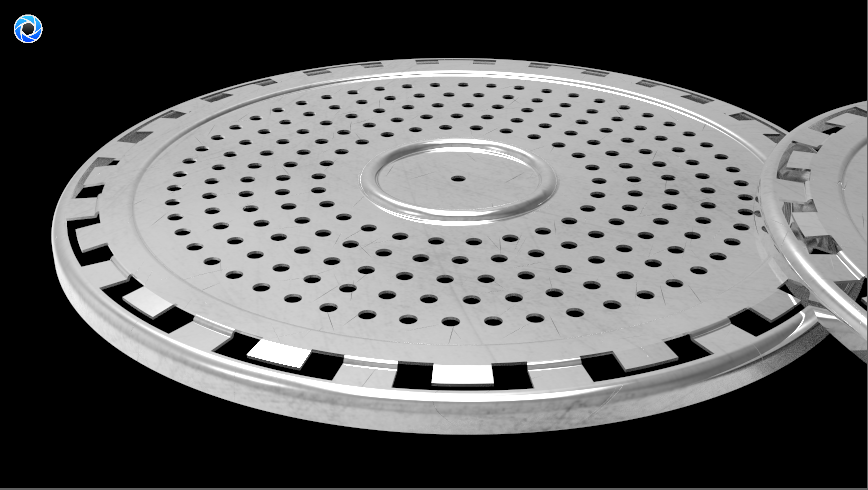

这种圆圆的不锈钢篦子你用过吗？这是一种方便收纳的可变形蒸盘的一部分。我看具体来看一下绘制过程！

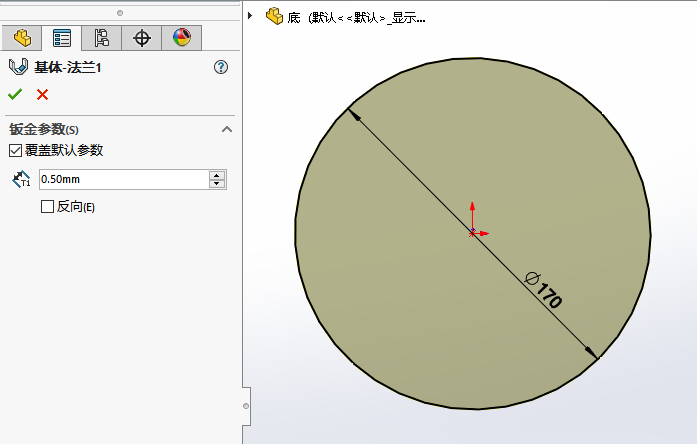

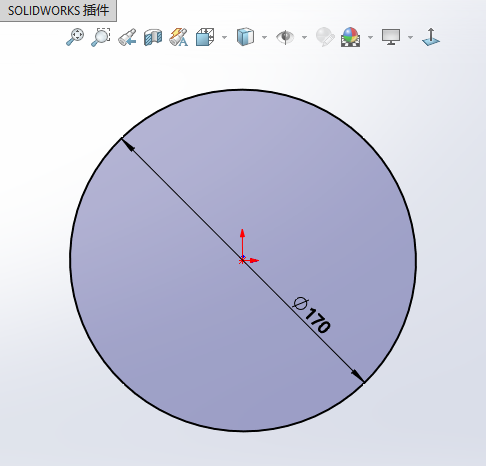

1.在上视面画一个直径170的圆

2.钣金，基体法兰，填写厚度。也可以使用默认参数。做一张圆板出来

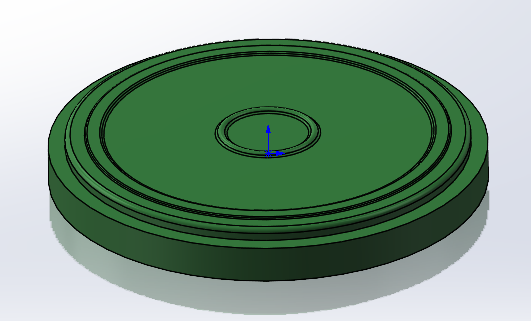

3. 新建零件，开始绘制冲压模具。第一步，绘制好需要的几个台阶。

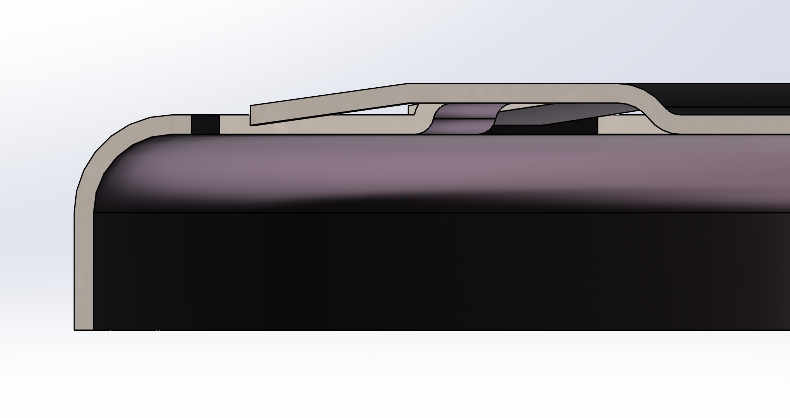

4. 因为开孔部位有一个向下的角度的薄片，所以这里要添点料。

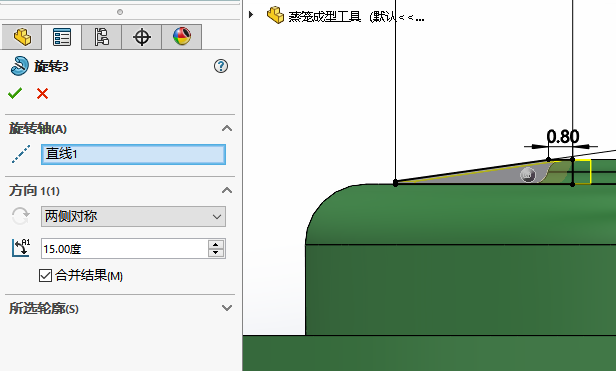

    在前视面做一个旋转，两侧对称。

上图：旋转的草图，注意有一个斜度

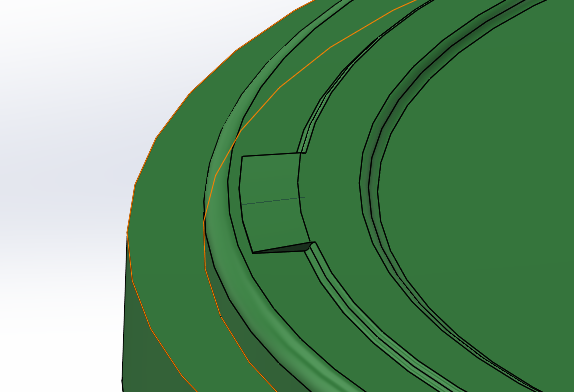

旋转完成的样子

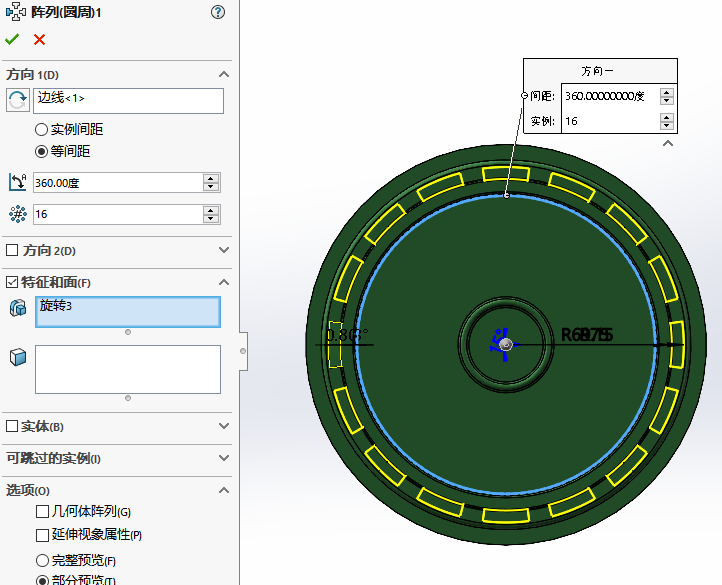

5.把这个旋转阵列16个。

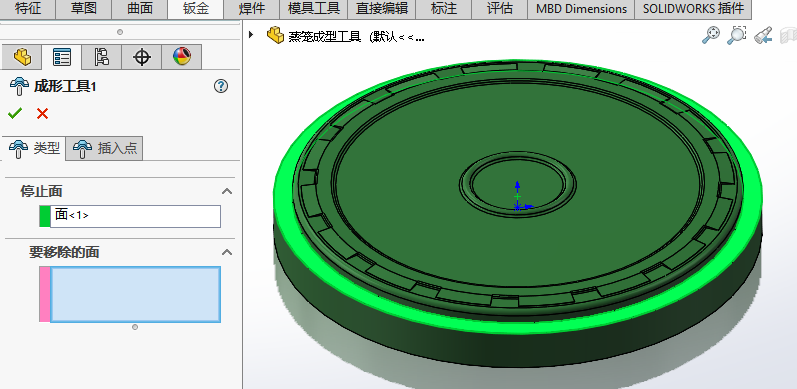

6. 点击钣金-成型工具，选中下图中高亮的面作为停止面。确定后可以看到成型面呈黄色。

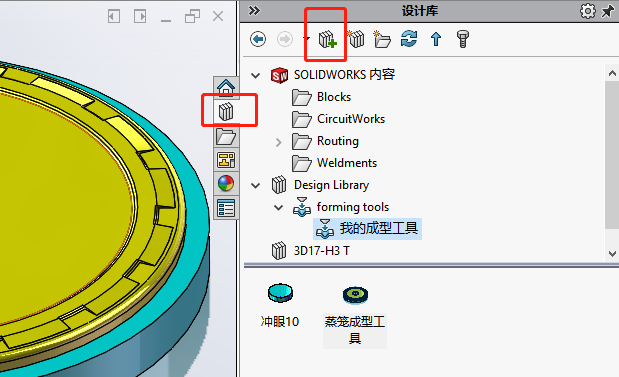

7. 选中设计树里的文件名，点击屏右侧设计库，点击“添加到库”，将这个模具添加入设计库。

     低版本可以直接在文件名上右键，添加到库。

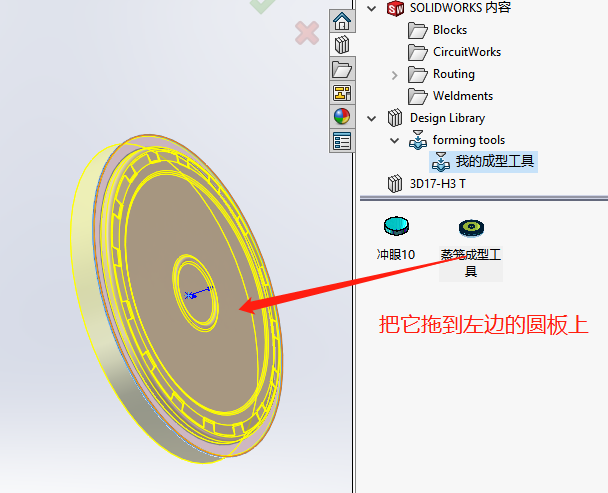

8. 关闭当前文件，回到第一步创建的圆板，拖动成型工具到圆板上。

如果成型后位置不好，可以编辑这个草图，调整位置

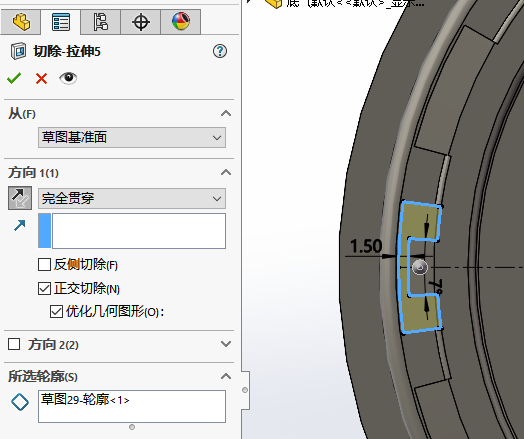

9. 绘制如下图所示轮廓，使用拉伸切除将其切除。然后阵列16个。

10. 在正中心绘制一个直径3的圆，切除出来一个透气孔。然后使用填充阵列

好啦，到这里就差不多绘制完成了。把多余的部位切除掉就可以了。

这个图形大部分的工作用在了成型工具的绘制上。钣金这块其实仅仅画了一块薄板，打了一些孔而已。
