导出CAD工程图时，不同的线条颜色应该如何设置？参考依据是什么？

我们先来看一下，国标GB/T 17450关于线条类型和应用的规定：

图1：GB/T 17450 图线及用途

由上表可以看出，不同作用的线条其粗细和类型是有具体规定的。那么这条线在计算机中应该显示什么颜色呢？我们来看一下

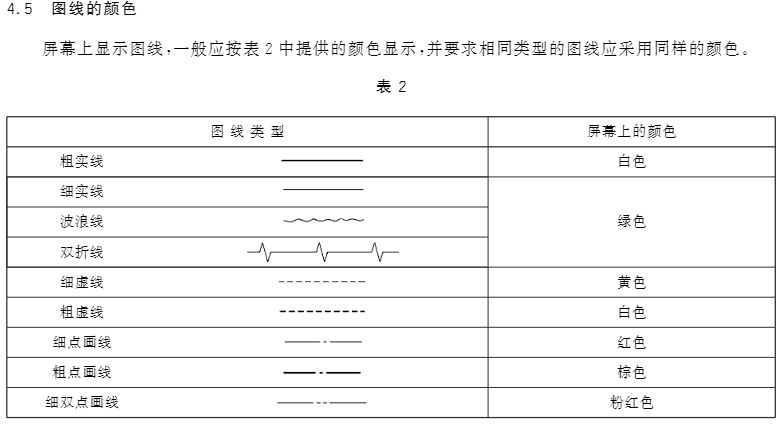

图2：GB/T 14665-2012 图线颜色

由此我们可以知道，具体的线型和颜色 。所以，你的图中是不是很多地方有误呢？赶紧改正吧。
