这节我们一起来看一下Solidworks钣金功能:通风口。

通风口命令可以快速根据草图创建钣金上的开孔。可以开孔建立筋、梁等结构,也可以对封闭轮廓进行填充。



基体法兰,创建一块钣金。

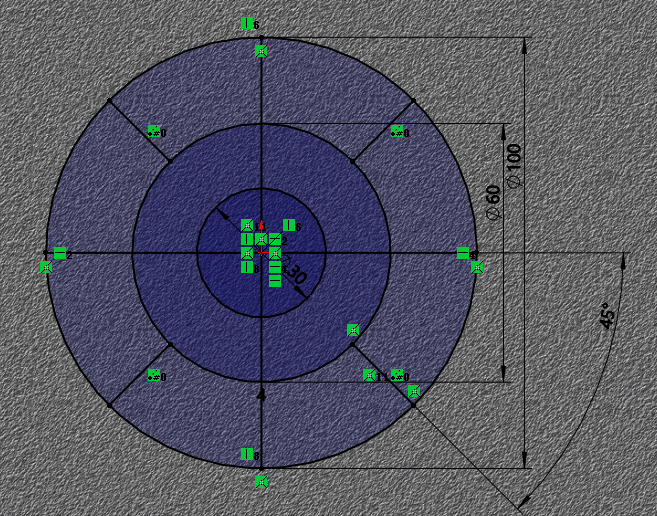

在钣金在正中心,绘制通风口的线条形状。


点击“通风口”工具命令,选取通风口的轮廓。

点击“筋”,选取直线部分,为通风口加上筋梁。

点击“翼梁”,选取两个小圆弧,为通风口的筋再加上一圈翼梁。点绿色对勾确定。


在钣金上绘制另一个矩形通风口的草图线条。

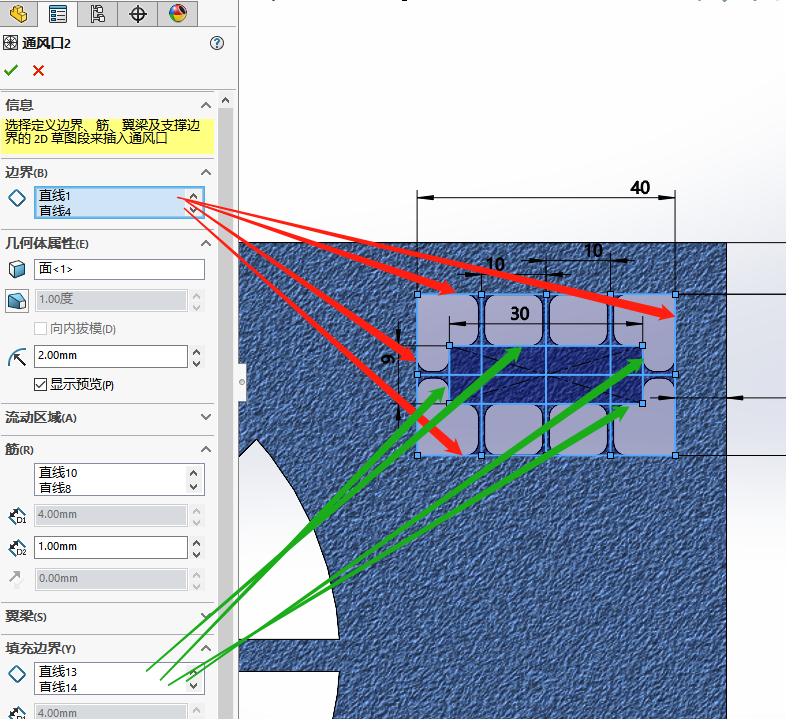

点击“通风口”工具命令,选取轮廓的四条边线。

点击“筋”,选取轮廓内的直线部分,为通风口加上筋梁。

点击“填充边界”,选取图示四条线围成的轮廓,将这一部分进行填充。


也可以勾选一个倒角,确定后镜像两次。来看一下最后的成型效果吧:
