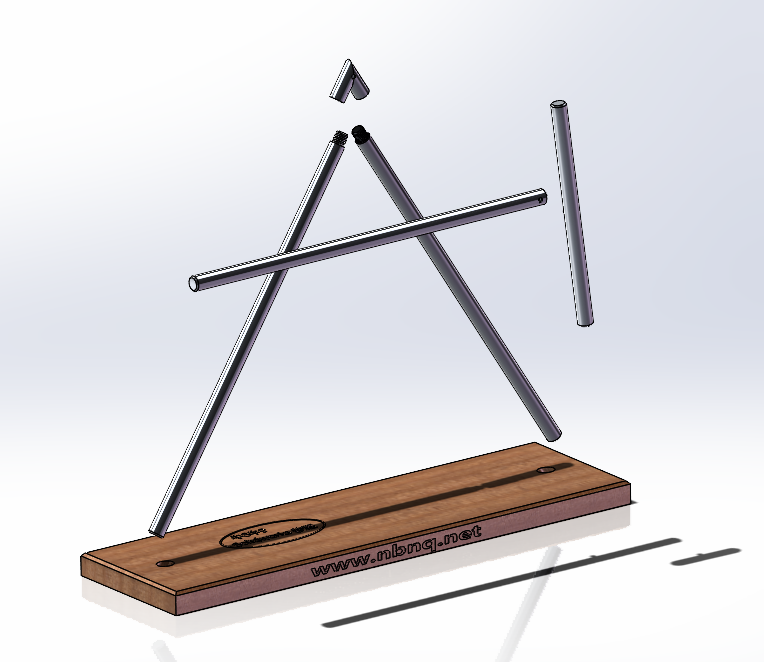

先欣赏一下大图：

动画预览：

过程详解：

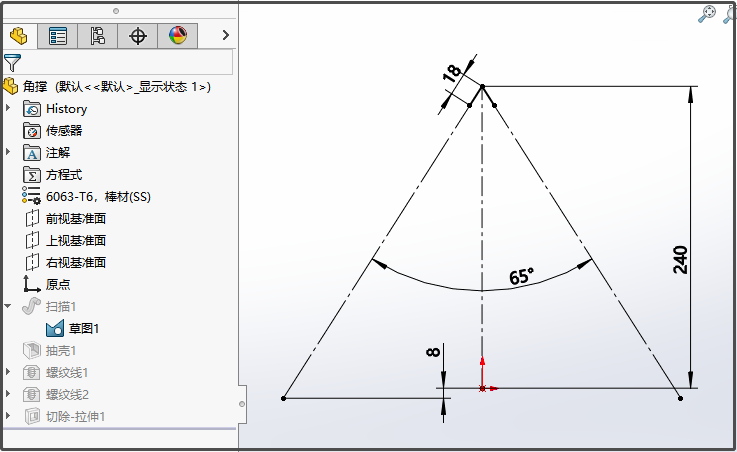

一. 先画需要的零件。首先画一个草图，留真实线部分，扫描出牛顿摆的零件之一：角撑。设置好材质等其它参数。

注意完成后另存。然后还在这个页面，继续使用这个草图绘制其它零件，好处是节省大量时间。

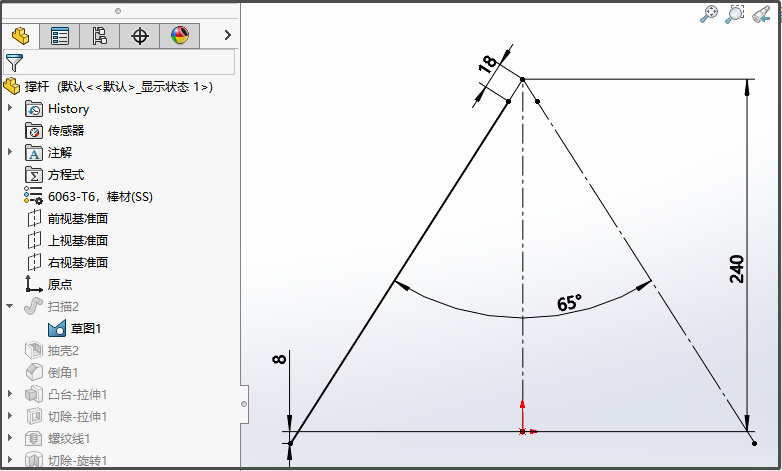

接下来把文件另存一下。  还是使用这个草图，把左边一条线转成实线，顶角转成虚线。然后扫描出另一个零件：撑杆，改名并另存。

以此类推，一直使用这个页面的草图绘制其它零件：在原点那条水平面上画出底座，使用两个斜线扫描切除两个孔。另存。

再画一根长杆和一根短杆。

新建一个装配体，添加第一个零件--底座。直接对勾。然后添加其它零件。、

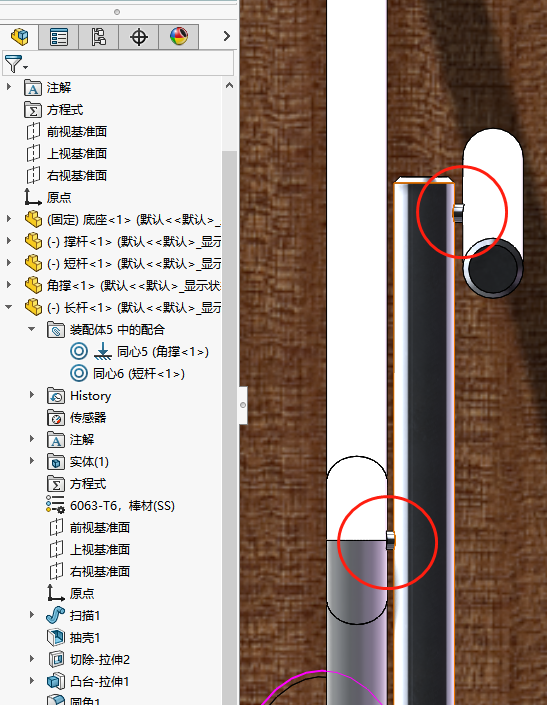

添加合适的配合。注意长杆上的销轴部分与短杆/角撑的同心配合。

配合好后可以鼠标拉动 长杆和短杆转动一下。看是否顺利。将长杆摆放于9点钟位置。

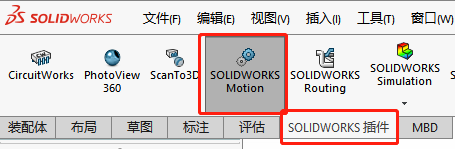

接下来点击工具栏SOLIDWORKS插件，点击 Motion，将其激活。

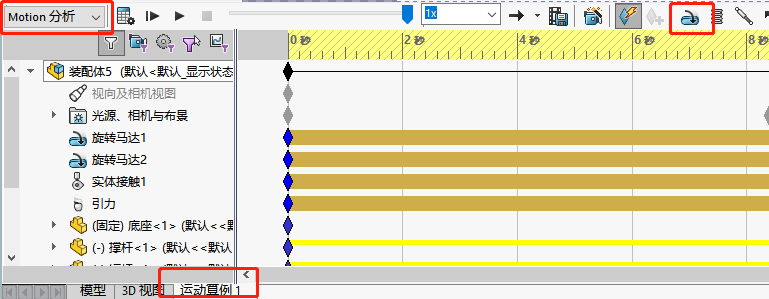

点击屏 底部的“运动算例”，并确保是Motion分析。

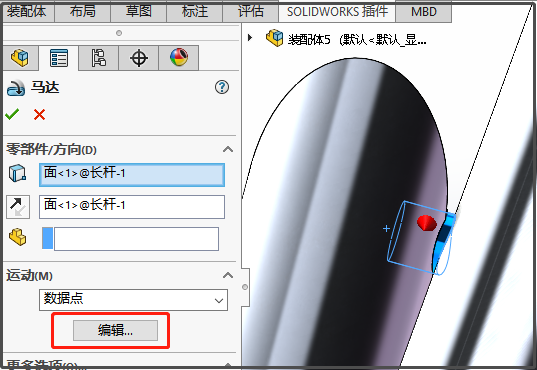

为长杆和角撑部的销轴添加旋转马达，类型选“数据点”，

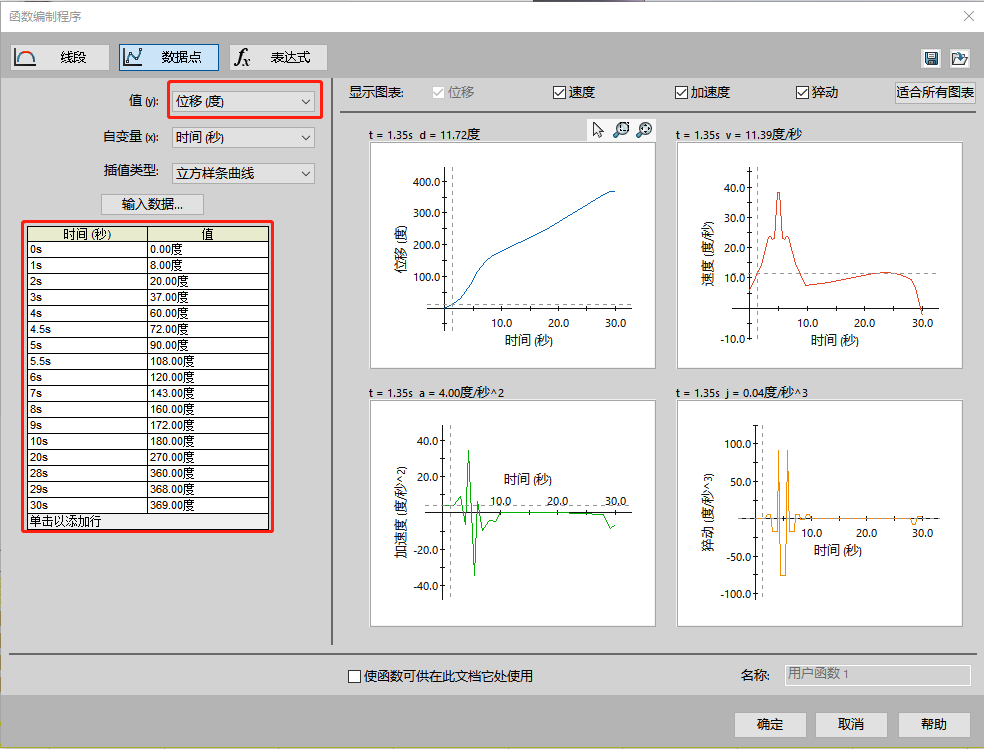

点编辑进入数据编辑，值选择位移，添加如下红框中的数据。

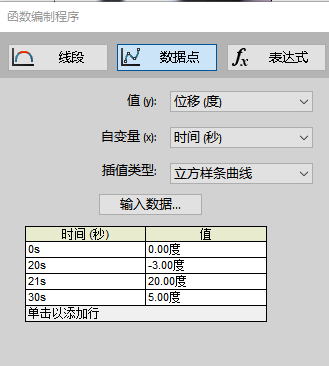

为短杆的轴添加同样的马达，数据如下：

完成后点一下计算。看一下效果吧。

查看视频制作过程：
