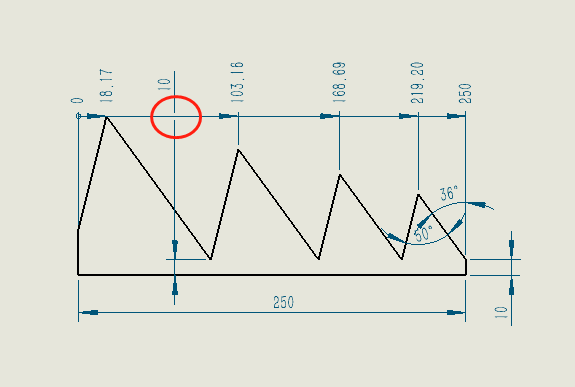

如下图红圈圈起来的部位所示，要使标注线和图框线之间产生一个缝隙，并且控制缝隙的大小，或者不产生缝隙，应该如何操作呢？

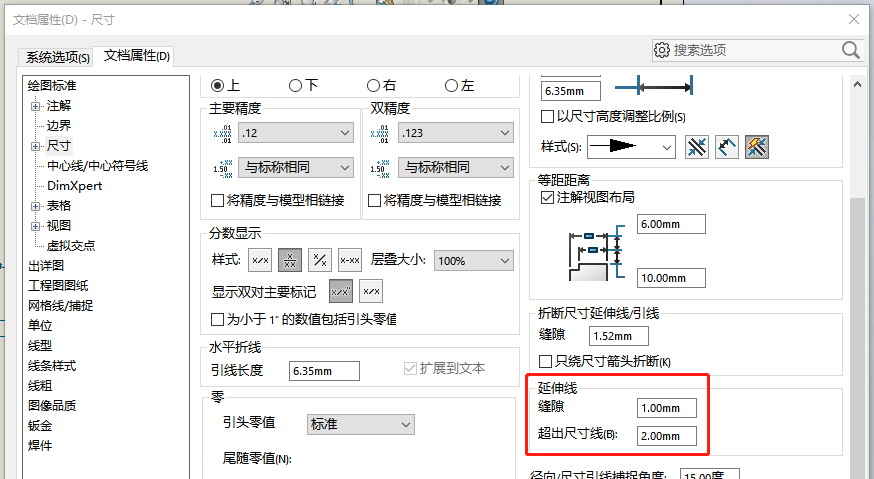

要想精确控制这个缝隙的大小，我们可以点开设置--文档属性，点击尺寸，找到右边的延伸线，填写缝隙大小。

这样修改一下工程图标注线就相应按设置变化好了。

不过有些朋友可能发现问题，就是每次设置好后，下次重新生成工程图时，这些设置好的缝隙又没了或变回去了，该怎么办呢？

这是因为你的修改只针对当前文档，你的工程图模板并没有发生变化，您只要将这个修改保存到你的工程图模板就可以了。

接下来我们看一下，在标注线交叉时候，能不能也产生这种缝隙效果呢？如下图

这种当标注线交叉后，交叉部位折断的效果设置也比较方便。

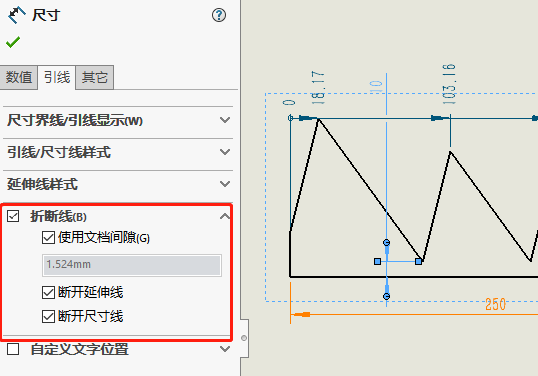

我们在工程图中选中该标注尺寸，点击引线，在“延伸线样式”中勾选折断线就可以了，如下图所示。

具体折断线的缝隙大小的相关设置可以参照前文，第二张图片里，在设置缝隙的选项上方有一个“折断尺寸延伸线/引线”的缝隙设置。

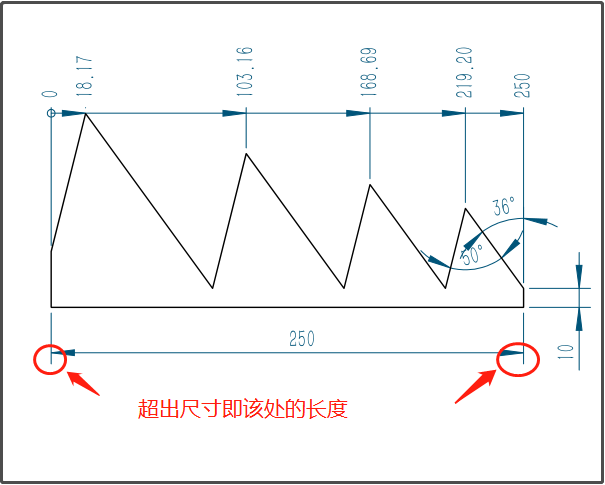

同样你也可以调整“超出尺寸线”。其代表的含义是延伸线超出标注文字下方的箭头线的长度。如下图：

好了，现在赶紧修改你的模板吧。可以让你以后导出的工程图都更加美观，辨识度更高哦。
