问：Solidworks建模时做的一些辅助线可以在工程图中显示吗？应该如何操作？

答：当然可以。

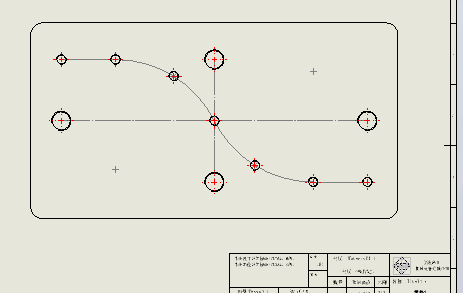

先看一下下面这个图：上面有很多孔，这些孔是基于一定规律特征排列的。

一搬建模时，所用的的一些辅助线都会自动隐藏，在作完特征以后就不显示出来了。而在导出工程图时，有些地方又需要把这些手功添加的辅助线重新作出来，正如上图，那些孔的排列特征怎么显示出来呢？是不是要再重新画一次呢？ 当然不这，这样太麻烦了。我们只需要一个简单的操作就可以。

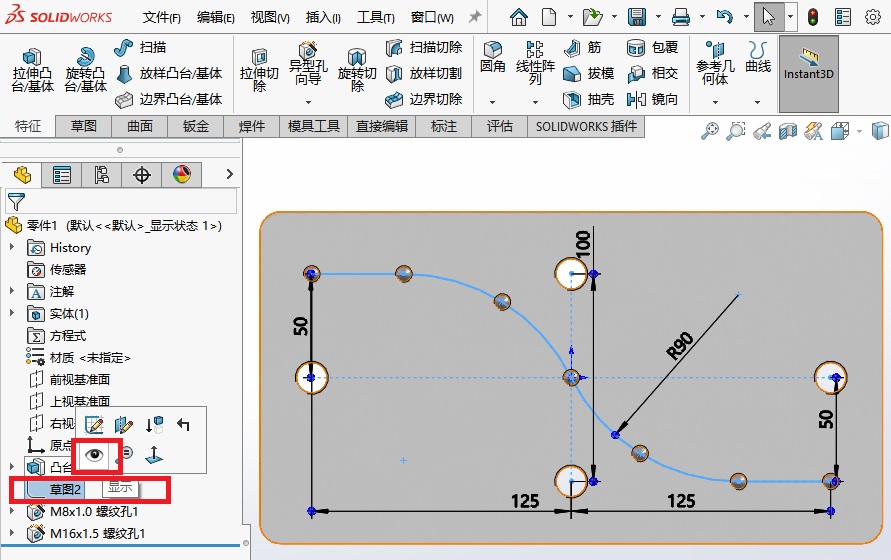

1. 我们只需要在建模环境下，把辅助草图显示出来即可。在结构树---草图上点一下左键，点那个”眼睛“图标，让草图显示。






  2.记得保存一下。

  3.导出工程图，辅助线就直接显示出来了！
