刚接触钣金的朋友可能对于如何导出1:1的DXF图纸不太懂，不头雾水。

你是否也曾遇到过，导出的图纸明明设置过了，但是到了CAD图里，去标注尺寸时发现比例不一样了？那你的解决办法是什么呢？调整CAD的比例标是吧？那是不是太麻烦了。

其实是完全可以实现真正意义的1:1导出DXF图纸的。导出后完全是真实尺寸，可以直接上机切割，不用做任何调整。而且是自动的，也不用为了出图刻意去修改什么东西。

接下来我们看办法：

打开一个工程图， 点击文件-另存，选择DXF格式。这时，不要直接点保存，而是点下面那个“选项”

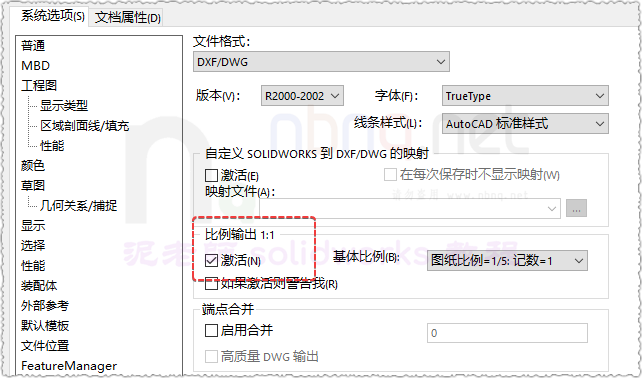

在选项里，我们勾选【比例输出1:1】-激活。

这样，图纸就保存成1:1了。

需要明确，这里的1:1是强制的。它不管你是SW工程图设置的比例是什么，最后都会转化成1:1。

对于视图里的放大视图，是基于1:1后的等比放大。即：图纸上对于基本视图放大多少，那它最终就放大多少。

例如，你的SW工程图是1:5, 里面有的局部视图是1:1, 那么你激活比例输出后，基础视图就是1:1, 局部视图就变成了5:1.

这里需要注意一下哦。
