很多时候我们钣金零件是由多个零件焊接而成，并不是单一的一张板，这时候这个钣金零件就被称为多实体钣金。多实体钣金工程图中，可以分别单独表示每一个零件和单独的平板模式图，也可以把装配图放进去。
上例中，这个外壳是由1和2两块钣金焊接而成，下面我们演示出工程图的办法。
首先生成工程图，拖动一个视图到工程图中。这时我们看到视图还是两个钣金件在一起的。

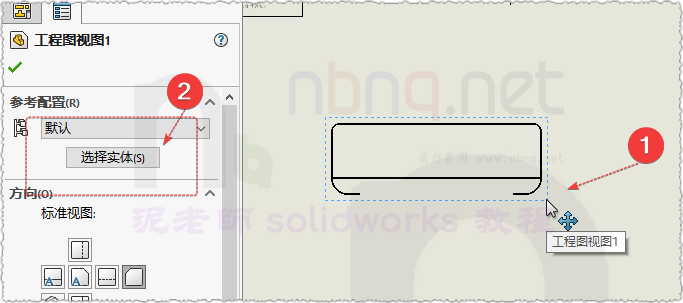

我们首先点击视图，在视图选项中，点击参考配置中的【选择实体】

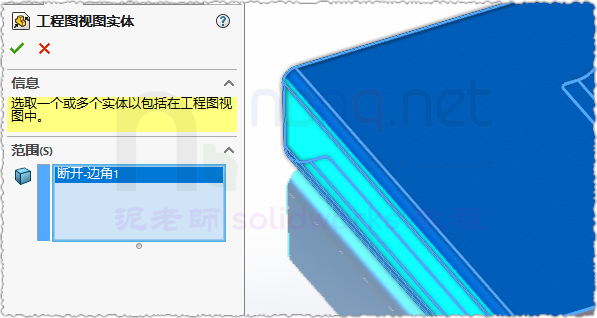

跳转到零件界面，鼠标左键点选需要生成平板图的其中一个零件。

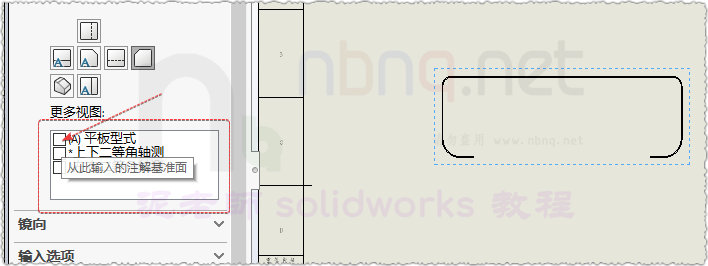

再次回到工程图界面，这时会发现视图只有一个零件了。点击视图，左侧“方向下方”勾选【平板模式】

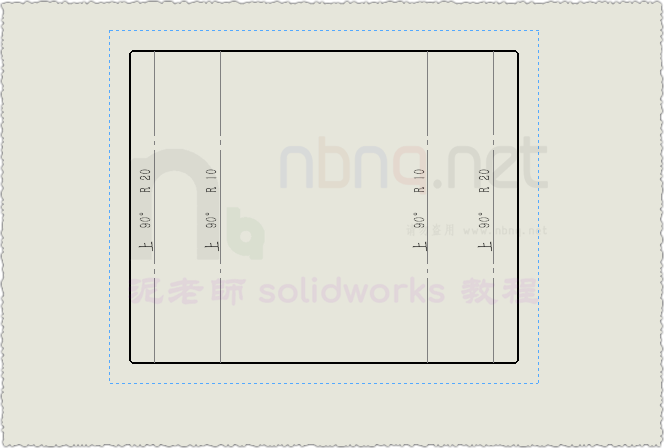

这样视图就变为展开的平板图了。

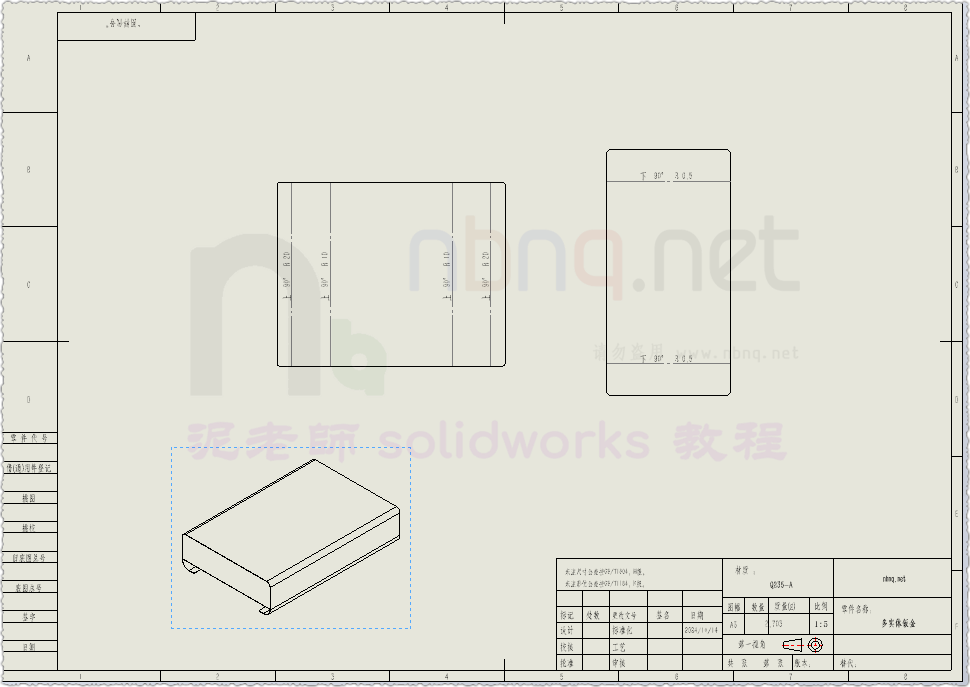

依次类推，我们再拖入一个新的视图，改为另一个零件的平板图。这样就完整了
