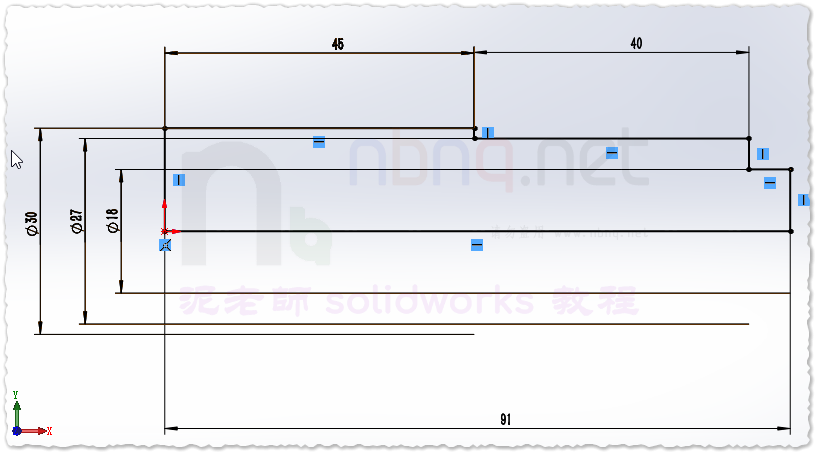

当我们在sw里绘制草图的时候，软件自带的捕捉关系会自动添加很多几何关系，比如说（竖直、水平、相切、平行等），有时候我们不需要这些自动捕捉的几何关系（会影响给定尺寸后的样式不按照实际想要的样子发展）

那么该如何删除这些捕捉关系呢？

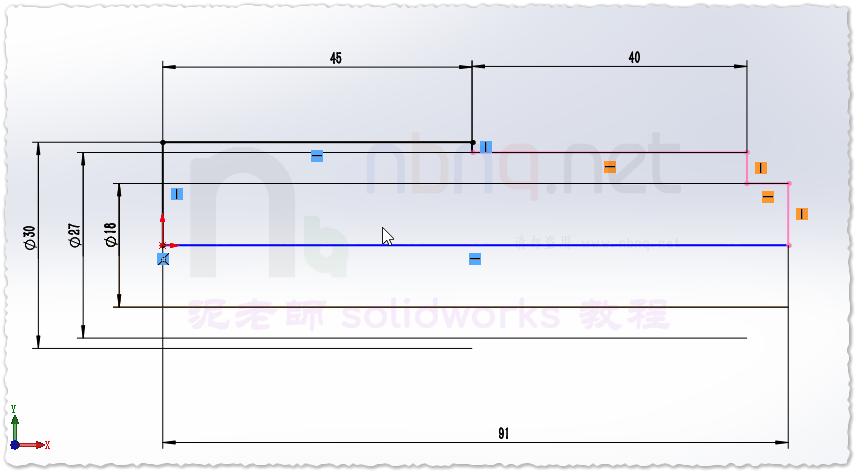

可以鼠标点选变成黄色后按Delete键删除，也可以按住Ctrl+鼠标左键一个个的多选然后一起删除。（注意图中黄色的几何关系符号就是被选中的）

小编是一个很懒的人，投机倒把积极分子，不想这样点一个个的太费时间，那么有没有什么方法一键全选中一键全删除了呢？！今天就来介绍一种方法

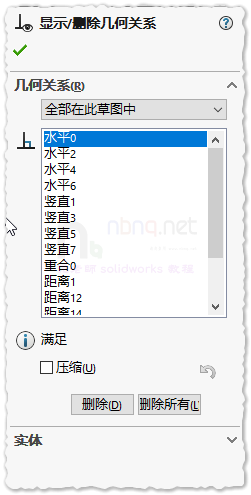

打开草图环境，找到显示/删除几何关系命令栏，鼠标单击一下

会在设计树那个位置弹出操作面板

我们选择“全部在此草图中”这样就会发现草图中所有的几何关系都显示出来了

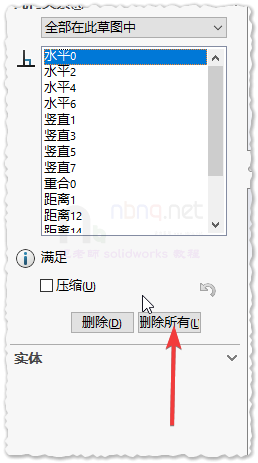

单机删除所有

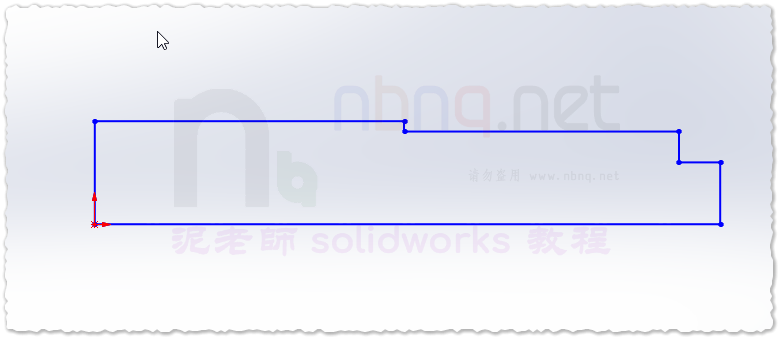

就OK了，来看草图，此时发现草图里的几何关系已经都没有了，投机取巧成功了。

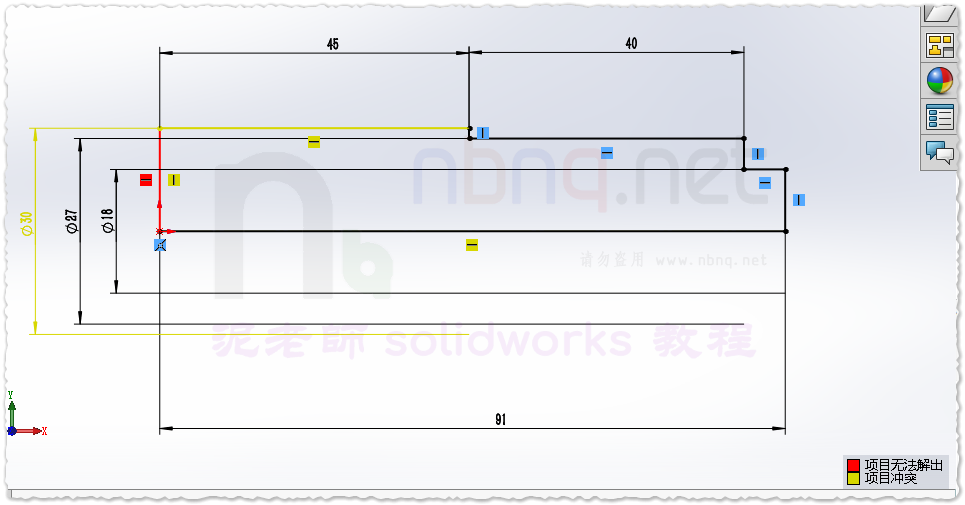

细心的同学发现了，我们刚刚选择了全部草图中，下面还有很多选项，这里讲一个很实用的：过定义几何关系的快速删除，此时草图模型无法解出，可以看到草图中有个红色的位置关系符号（这个图比较简单一眼就能看出来过定义的关系比较好此处用来做演示实际情况要比这复杂得多）

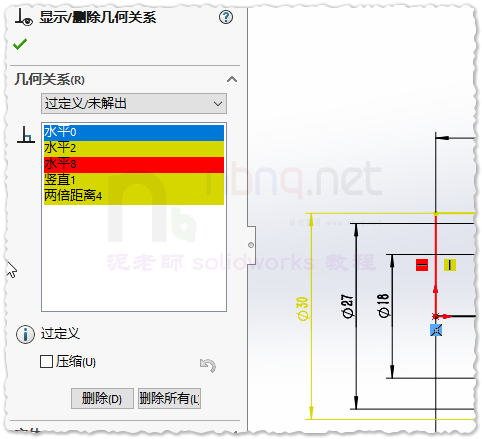

我们要筛选出过定义的几何关系，跟上面说的差不多流程，只是此处将“全部草图中”替换成“过定义未解出”就行了

删除红色的水平8即可恢复正常

剩下的选项大家可以自己研究，快速选择的流程是一样，不同的选项针对的类型不一样，多练习就好。
