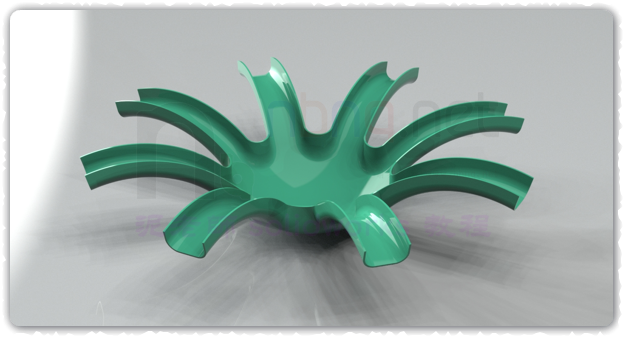

这是一个由八个U型槽和圆形大底组成的异形零件。薄片，可能是钣金减压成型。不过这个用钣金是无法直接画出来的。

我们可以用曲面命令做出来，加厚成型。

绘制思路：

八个爪，可以用扫描曲面来完成。关键是底部的圆和八个爪的连接位置怎么弄？图上连接位置具体参数没给，所以可以自由发挥。

爪的末端面已经形成轮廓截面，所以，可以使用【填充曲面】命令来完成。用边界曲面把八个爪先连接起来，然后底部的圆同样可以用【填充曲面】了。

经过以上分析，这个图形就非常简单了。只需要【扫描】和【填充曲面】两个命令就行。

绘制过程：

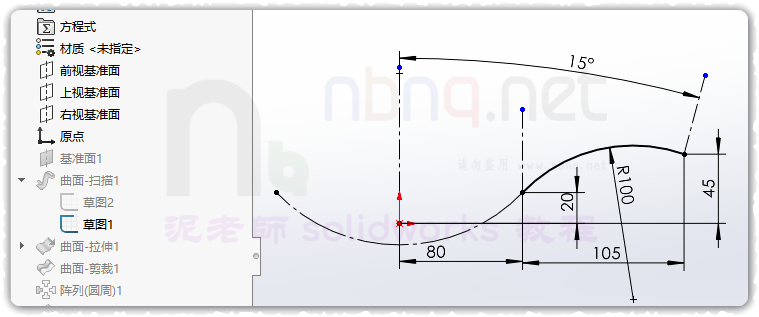

前视面绘扫描路径如下图。注意图上的尺寸约束点。这里我们选择将它做为 ”原点“。

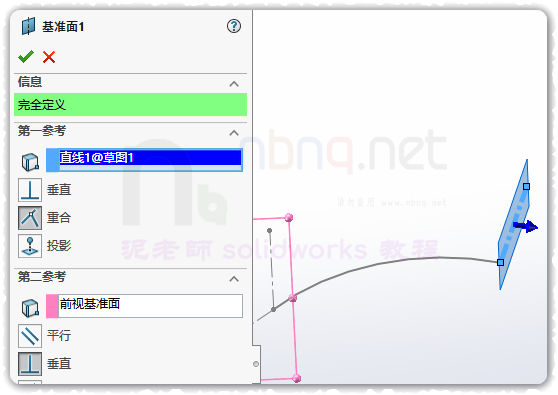

通过最右侧斜线创建基准面，在新面上绘轮廓图。

扫描曲面，完成一个爪子的绘制。

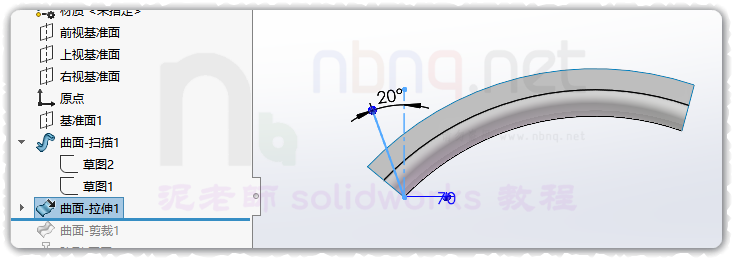

因为左侧有角度，所以拉伸一个曲面出来。

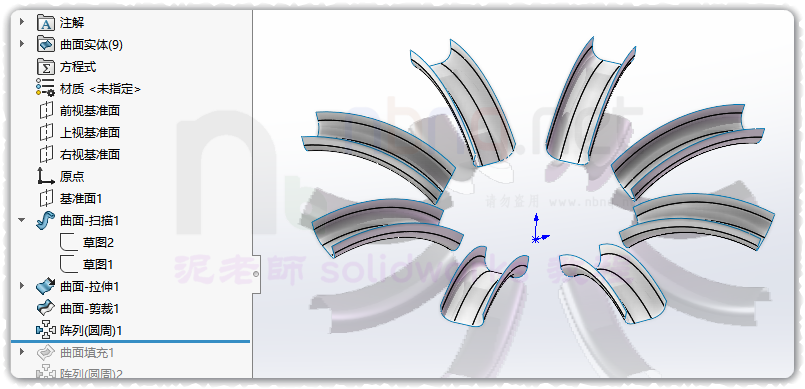

使用曲面裁剪命令，将多余部位剪掉。然后阵列8份。

接下来需要将两个相邻爪子的中间填充一下。需要两条线创建边界。简单的就使用3D草图进行绘制，如果需要对边界进行几何尺寸控制，就使用投影线。

这里我们用3D草图来演示：

使用样条曲线连接最底端面的两个点。添加相切的几何关系。

再来一个新的草图，连接最顶端两个点。

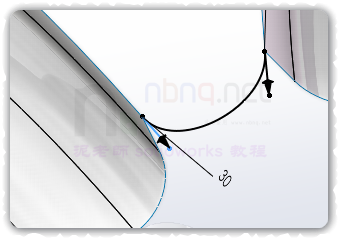

相切重量一个30一个80。这点可根据需求调整。

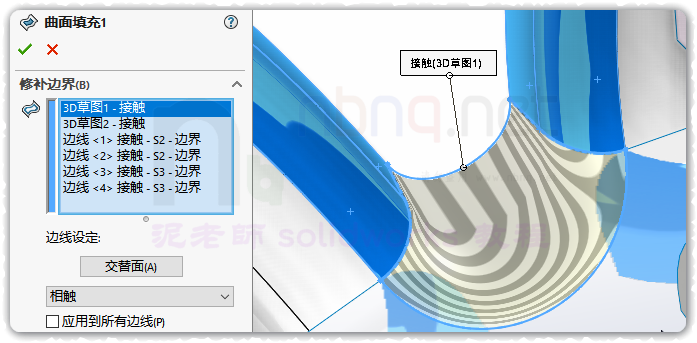

条件已经建立 ，接下来就直接曲面填充一下。

然后阵列8份。

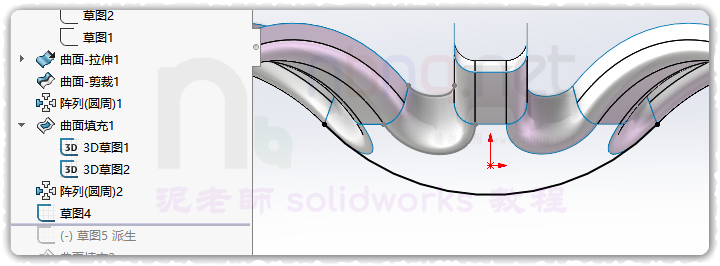

在做底部的大圆之前，我们需要创建个约束线。

前视面新建草图，引用第一步草图中的半圆。

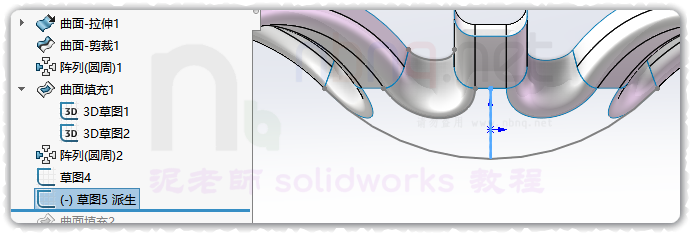

将草图派生一份到右视面上。

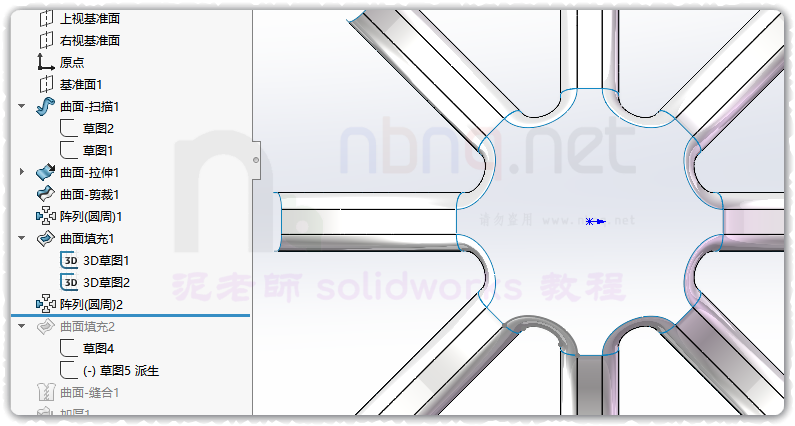

接下来再做一次办填充曲面，把底部填起来。

最后缝合加厚就完成了。
