题目不难，但是要选对方法。本题草图需要仔细看，很多地方不对称。

思路：中间过渡，有粗有细。所以考虑【放样】。右侧中线不对称，边界两头角度过大，所以考虑【边界曲面】。

思路定下来，那这题基本就没什么悬念了。只要草图画好就行了。

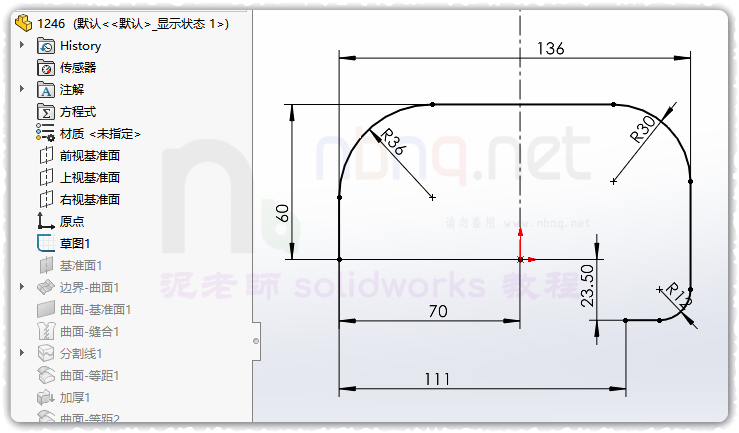

先画中线。这个图的中线其实只起到一点点作用，只定位了两个端面的圆和两个75的横线（红色剖面位置）

注意图中的非对称关系。可以看出中线只对应加厚的红色剖面部位，这点别理解错了。

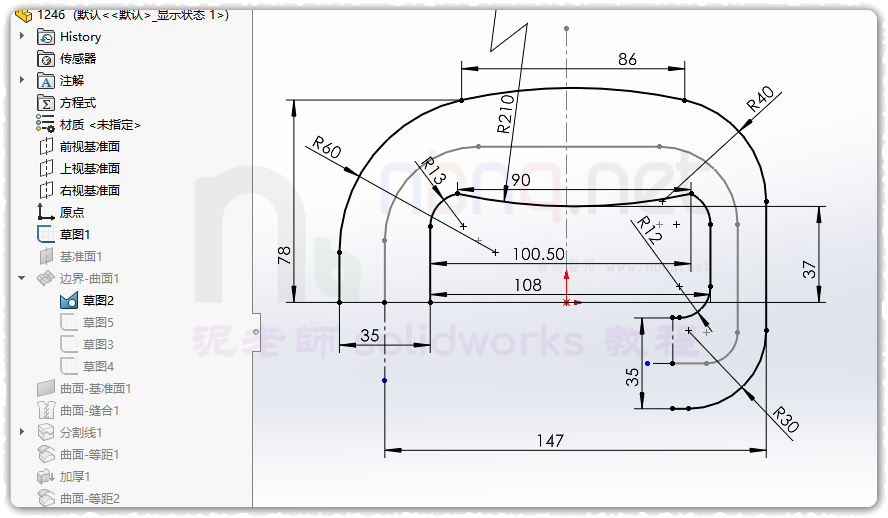

另起草图（因草图较复杂，所以尽量不要画在同一个图），画轮廓约束线。

接下来画圆。在右下  右下  中线 这三个地方分别画圆、圆、椭圆。

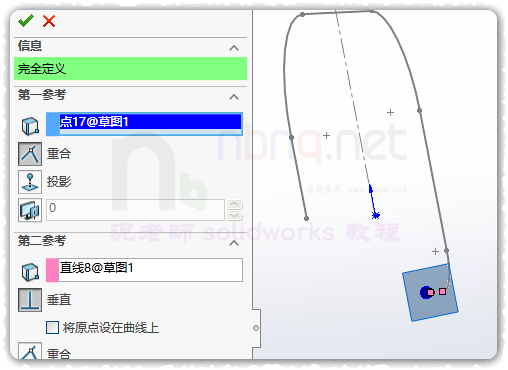

其中右下 需要新建一个基准面。

注意圆和椭圆要穿透约束线。

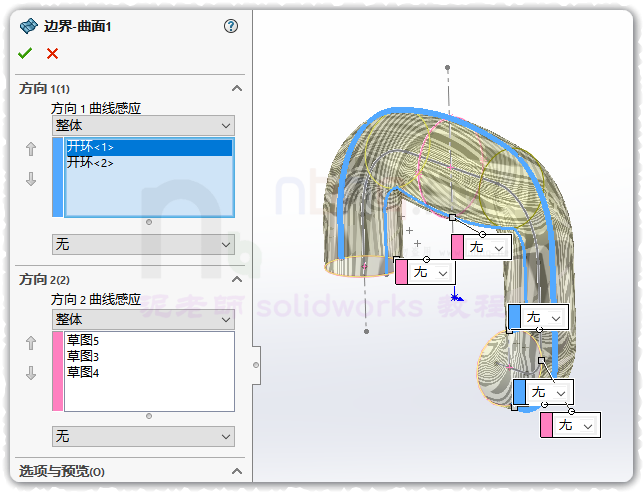

这些图都画好后进行【边界曲面】。

主体弄好了。然后平面封口，缝合成实体。倒好两个圆角。

接下来把黄色的两个加厚部位做一下。

前视面做图如下。其实就画了两条线而已。

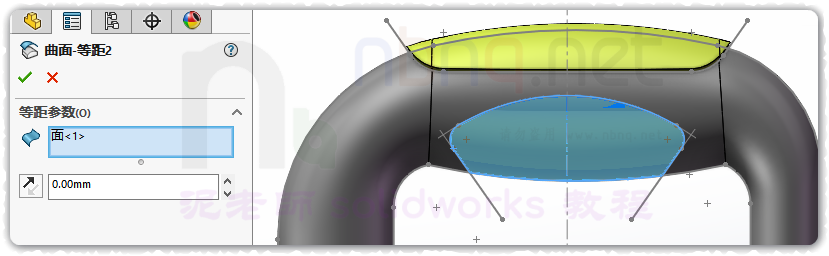

【分割线】，将面分割出来。然后等距曲面，距离0。

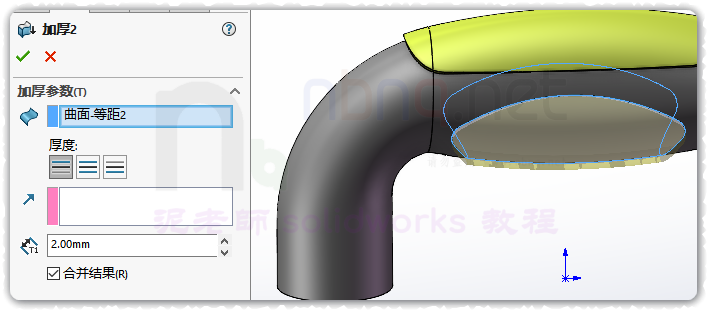

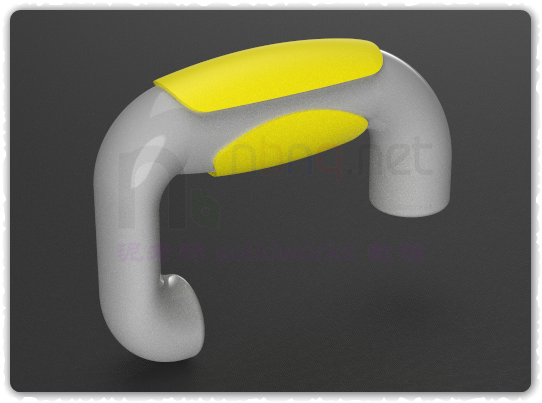

将等距出来的曲面加厚，这个模型就完成了。
