图上呈现了两种不同形态的轴侧视图，其中绿色是其它约束的放样结果。不在本次演示内。我们以灰色为例。

思路：

看图可发现使用【放样】命令可完成此图。共需要上下两个轮廓草图，外加一个引导线草图。

延伸：

因两个放样用到的轮廓草图都是在非平面上，所以可以使用【投影曲线】的【草图-草图】投影方法获得这两个轮廓。

绘制过程：

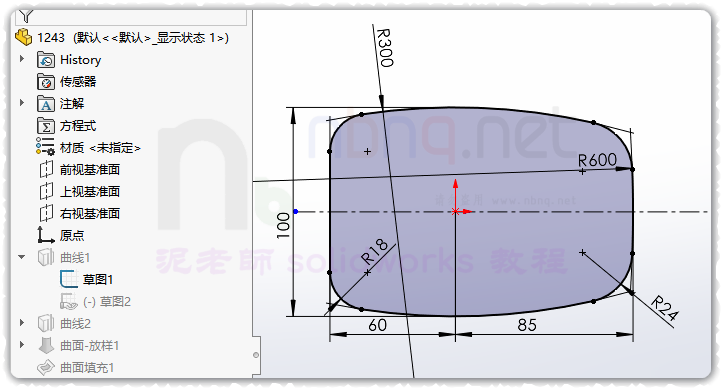

上视面绘最大的那个底部轮廓草图。

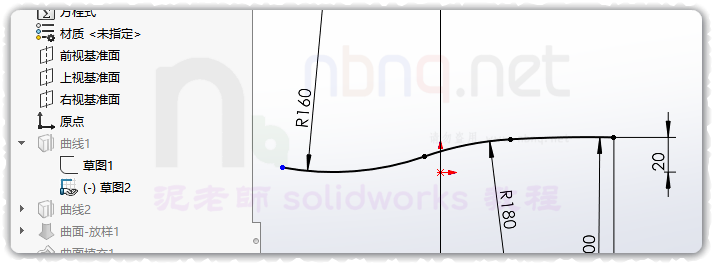

前视面绘底面的侧视曲线（这条曲线的约束方式真是有点特别）

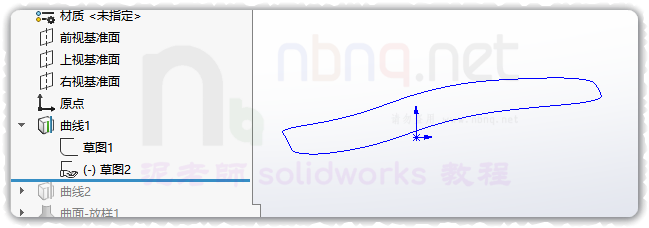

曲线，投影曲线，使用以上两个草图投影，得到底部轮廓线。曲线1。

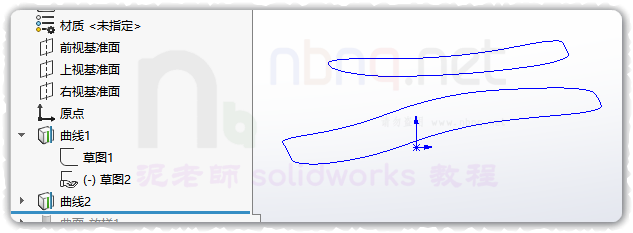

用同样的办法，也是分别在上视面和前视面绘草图进行投影，得到顶部的轮廓线，曲线2

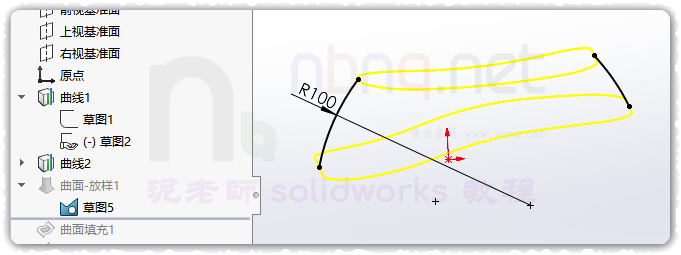

在前视面绘草图，两条弧线的端点分别和以上两个轮廓线【穿透】

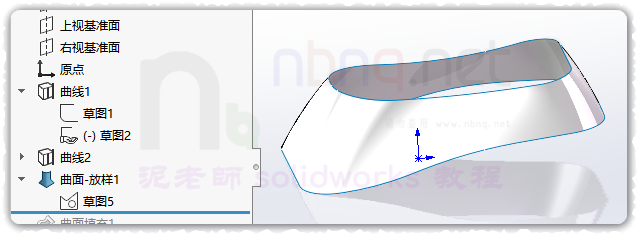

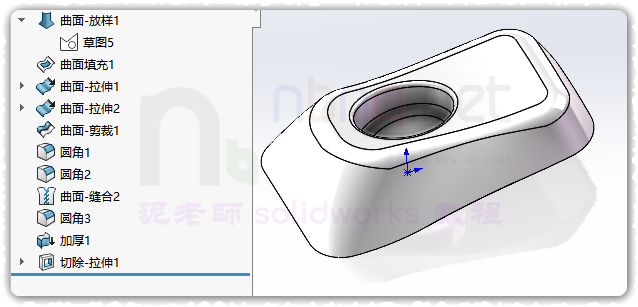

接下来就可以使用【放样曲面】，把基本形态做好。

然后使用【填充曲面】把顶部口子封起来。

接下来做中间那个椭圆的凹陷。

先位伸一个椭圆的面。

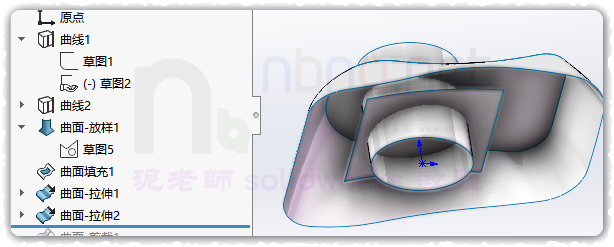

再拉伸一个底下的曲线面。

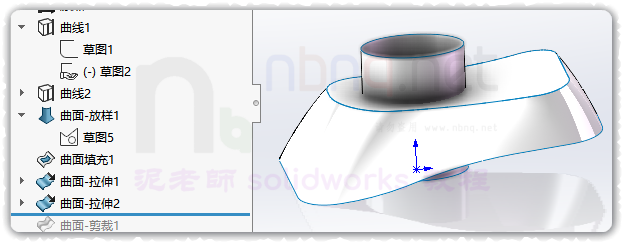

剪裁曲面，把多余部分去掉。然后缝合倒角就完成了。

向内加厚一下给个厚度。当然图上是实心的，我们给他升华了一下。

下载这个模型 的两个不同状态：下载 地址见下面
