Solidworks工程图视图的视角是可以任意旋转的，你是不是一直以来只在使用三视图和等轴侧视图？其实它是可以任意旋转的，就像我们平时建模时那样。你用过吗？快来一起看一下吧。

Solidworks的3D工程图视图支持以3D视角输出工程图。要使用它，我们只需鼠标左键旋转视即可。

我们结合下图的一个模具工程图，来说明一下。

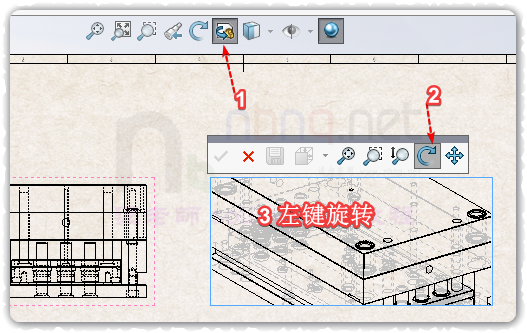

选中一个需要任意摆放的视，如我想将左视图以3D视角呈现。那就直接选中它，然后点击【3D工程图视图】。

接下来直接复选框将会把这个视图框选起来，点击那个旋转的按纽，用鼠标在复选框里直接旋转就可以了。

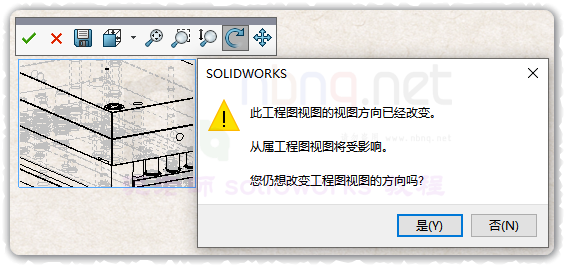

调整到自己满意的视角，打绿色对勾。此时会跳出确认对话框，确认即可。

注意：

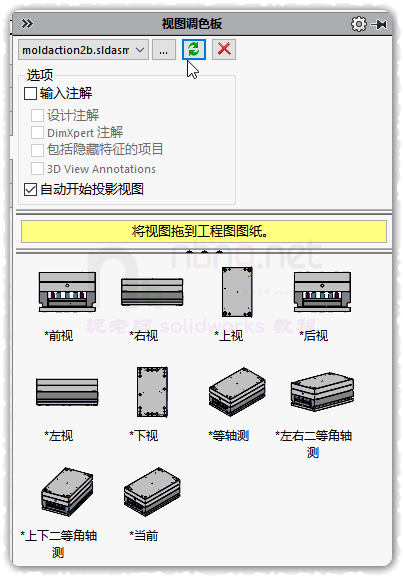

旋转视图不支持投影视图。所以当你需要旋转时，请确保这个视图来自视图调色板，而不是由它投影出的。

如上图中的视图，均可以任意旋转。当使用这些视图再次投影时，得到的投影图虽然可以进行旋转，但是最后不能保存。
