关于一些思路讲解和技巧我们放在文末的视频里。
绘制过程：

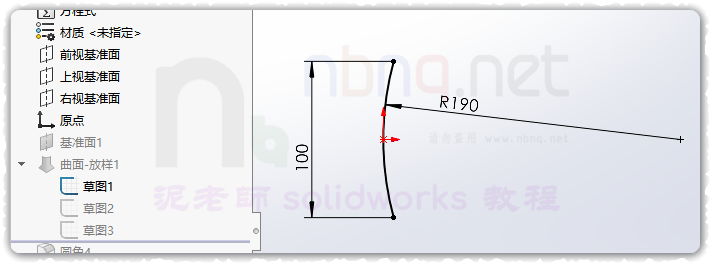

上视面绘草图，左边的R190

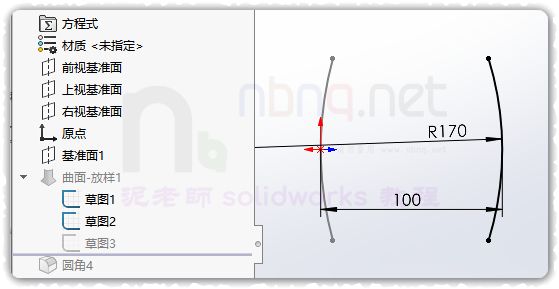

新建一个基准面，在上视面的上方等距16。新面上绘模型的右侧轮廓R170

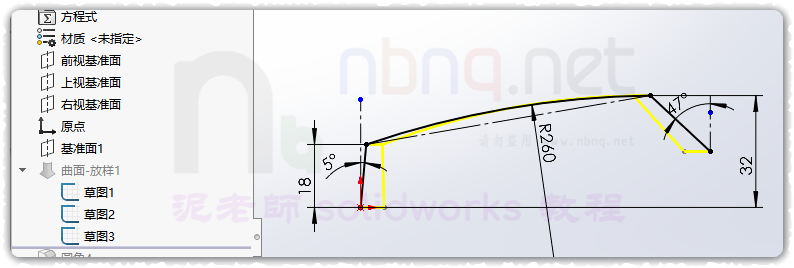

在前视面绘草图如下，做为引导线。
使用以上三个草图做【曲面】【放样曲面】。

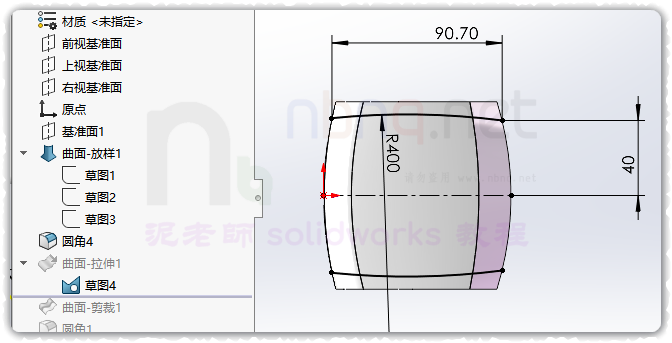

然后在上视面绘R400的草图如下，做拉伸曲面，使其和上一步的放样曲面交叉。

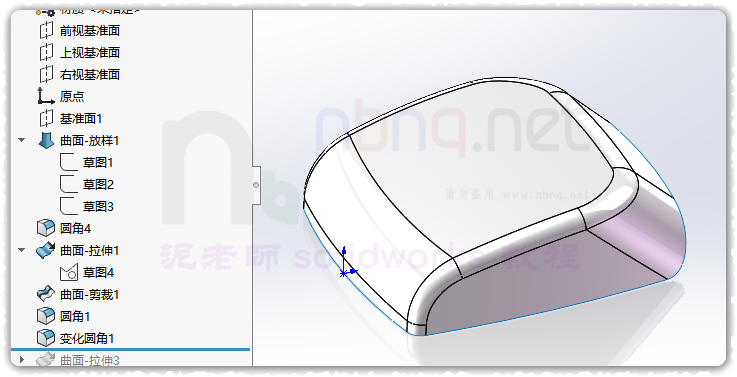

剪裁一下，把多余部分扔掉。最后倒好圆角，就是下面的样子了。
注意R5R10的圆角，使用倒圆角选项的第二个【变化圆角】。

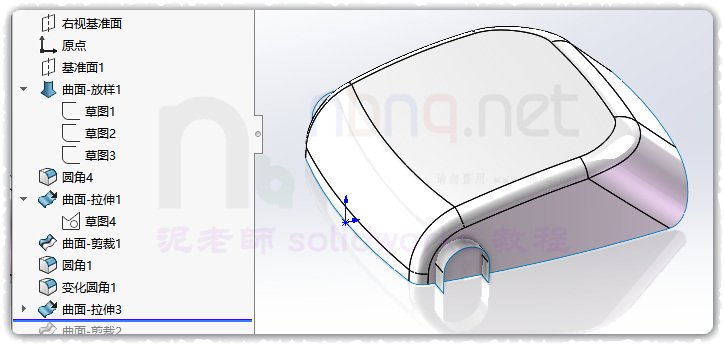

然后拉伸出尾部那个半圆的面。
同样的，裁剪掉多余面。然后倒一个r2的圆角。

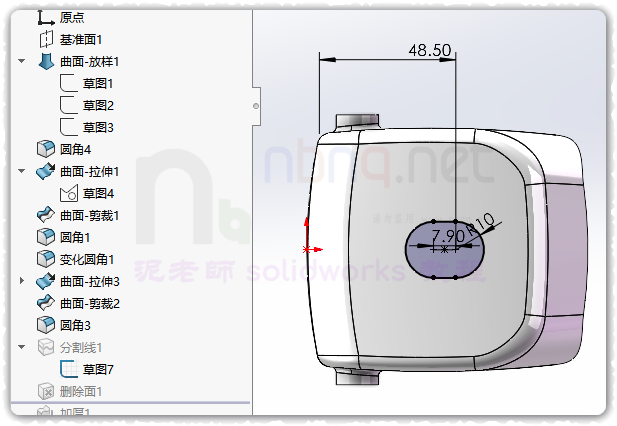

下面开始把顶部的槽口开一下。（注意要在曲面加厚之前开，因为他不是正交切除的。仔细看工程图的轮廓线，是有重影的）
我们绘制好草图后使用分割线命令把顶部分割出来，然后删面即可。
接下来就可以加厚了。

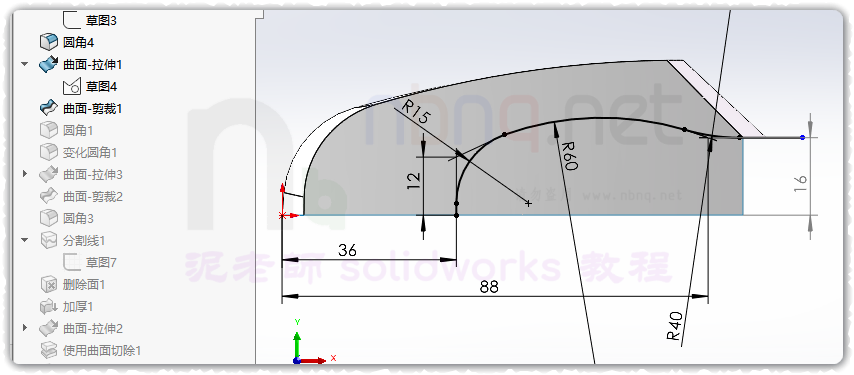

最后把侧面这个轮廓切除出来就搞定啦。
