这个图形特别之外就是中间不是平面，它是由上向下斜线投影的一个面。所以这个轮廓线需要用到投影交叉线。

得到线条以后使用放样切除就可以了。

好了，结合以上绘图思路，那这个图形绘制起来就相对简单了。我们一起来看一下绘制过程：

前视面绘草图，拉伸凸台，厚度是实物的一半。

这个草图绘制时注意顶部那个交点的两条线是垂直关系。

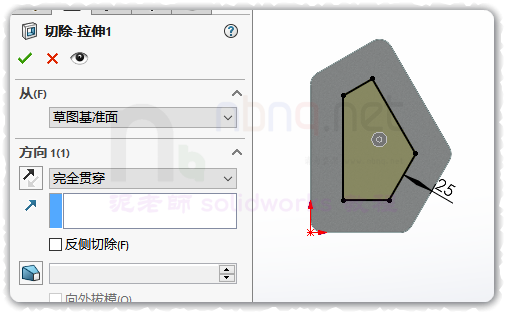

倒好圆角，前视面接着绘草图，外轮廓向内等距25。做拉伸切除，把中间那块切出来。然后再倒一下圆角。

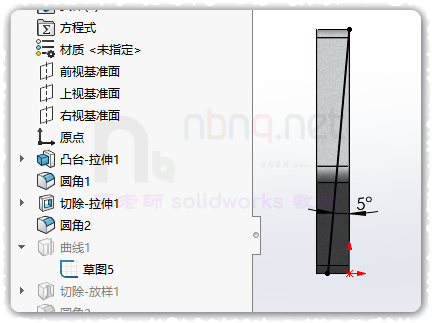

右视面绘草图，一条直线。顶部和右上顶点重合，然度如题图。

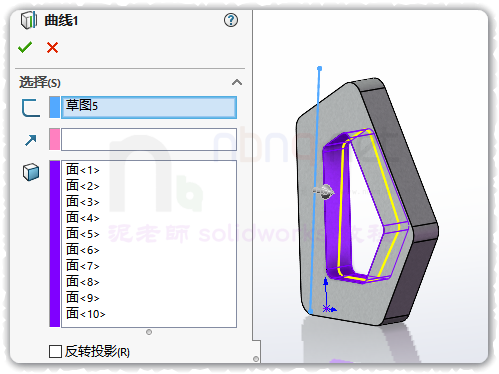

做投影曲线。这一步是关键。将这条线投影到实体的内侧五边轮廓（下图紫色面），形成一个闭合的内环。

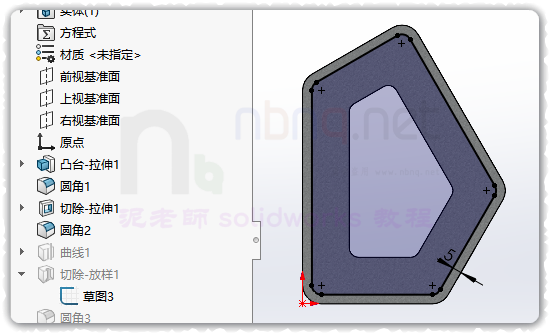

在实体的顶面上再做一个草图，外轮廓向内等距5即可。

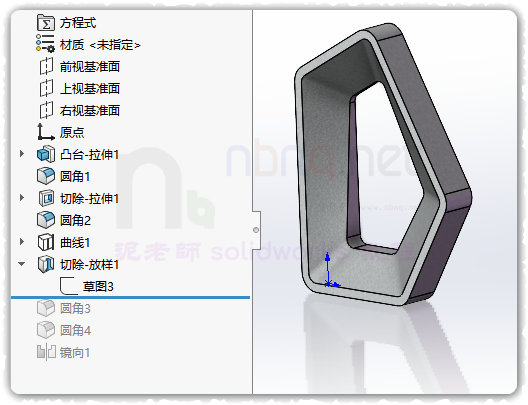

使用这两个草图进行放样切除。得到一半的成品图。

最后倒好圆角，镜像一下就完成了。
