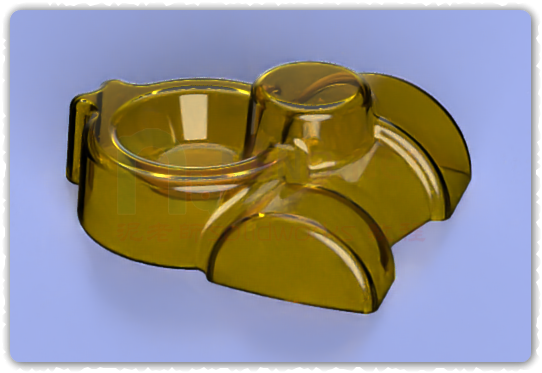

Solidworks画一个壳零件

admin 2023年02月20日 特征建模 1116 0

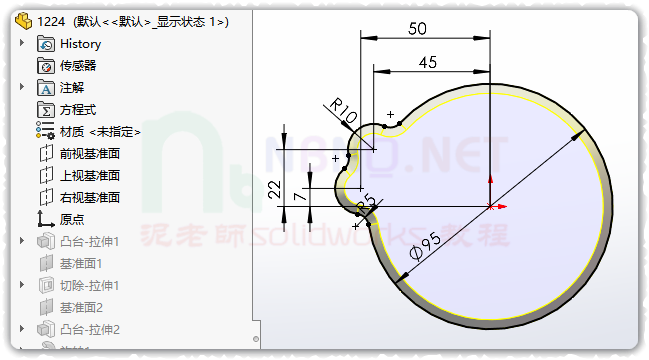

上视面做草图，拉伸凸台。拔模，角度6

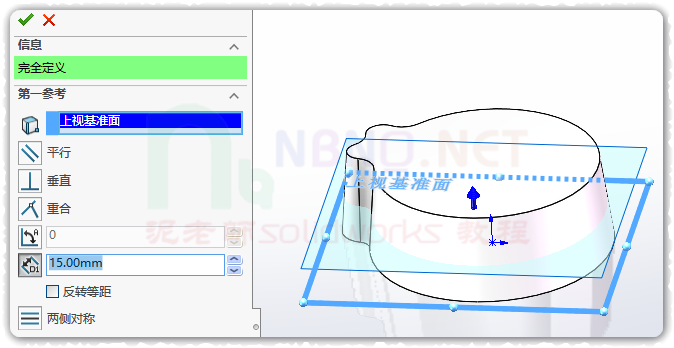

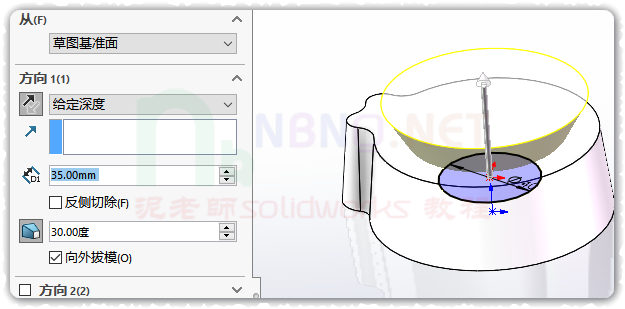

新建一个基准面，距上视面15。在新面上画圆，切除。同样要拔模，30度。

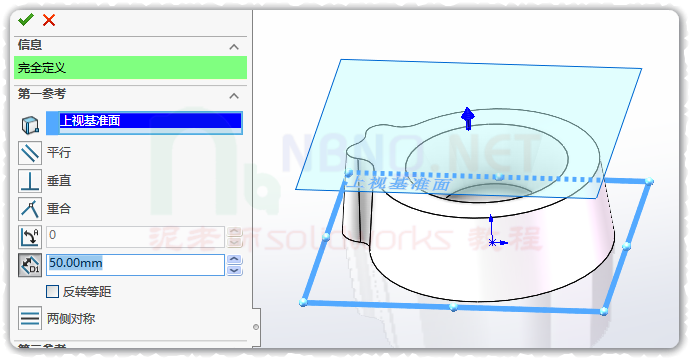

再新建一个基准面，等距上视面50

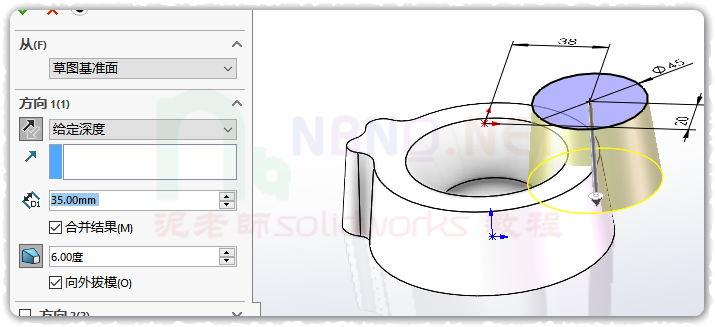

新面上画圆，向下拉伸。拔模

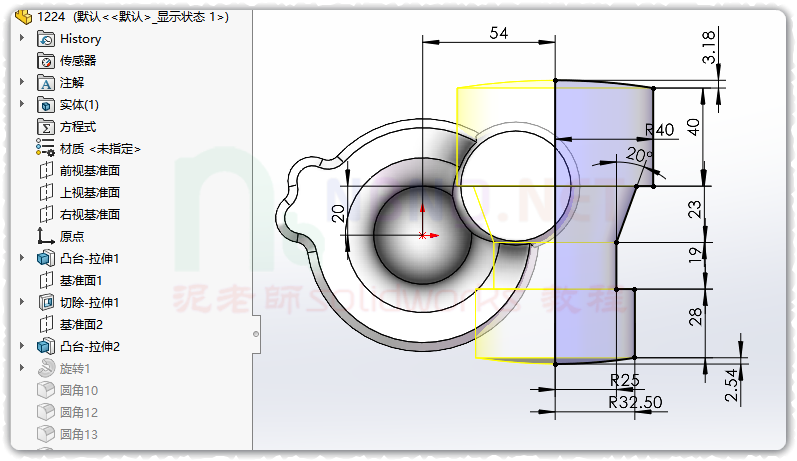

上视面草图如下，旋转180度。

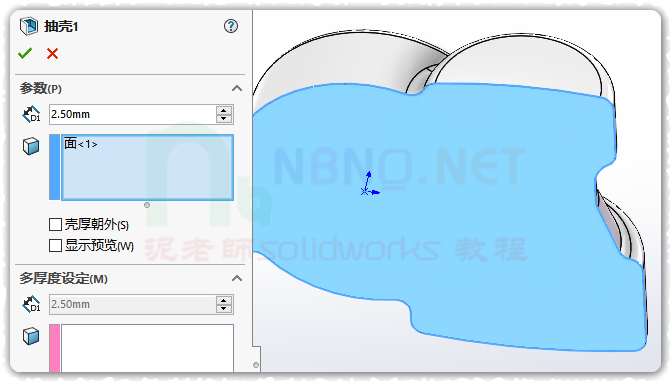

最后倒倒圆角，抽壳。完成了。
