猛得一看这个题觉得非常简单，不过就是一个旋转，再移动复制一下就完成 了。不过仔细审题才发现，中间交叉部分是空心的。最外侧的半圆是半实心的，这给绘制带来了一定难度。所以发现，旋转实体+抽壳的方式是不行了。

绘制过程：

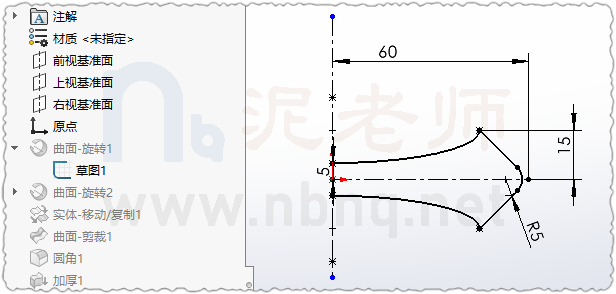

先在前视面绘如下草图，旋转曲面180度。注意大弧是个椭圆。

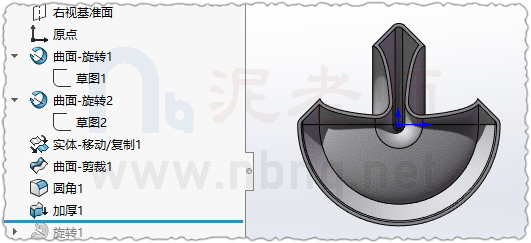

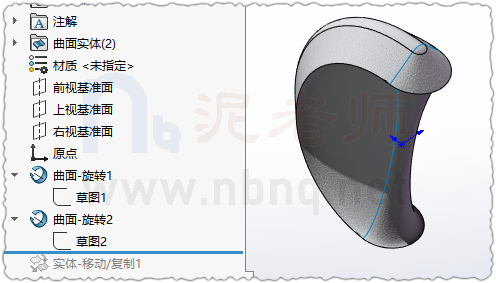

在形成的端面上引用草图，同样旋转曲面。形成了半个封闭的曲面实体。

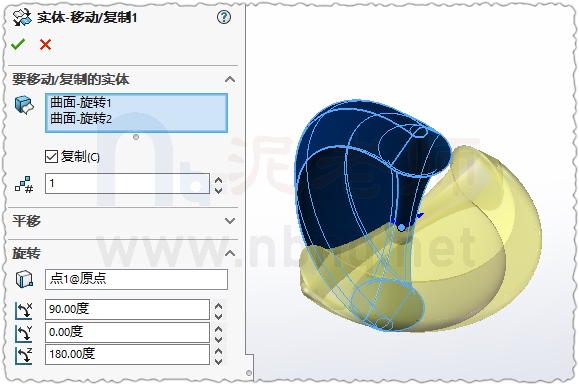

【直接编辑】-【移动复制实体】

将整个曲面复制一份形成两个交叉的形状。

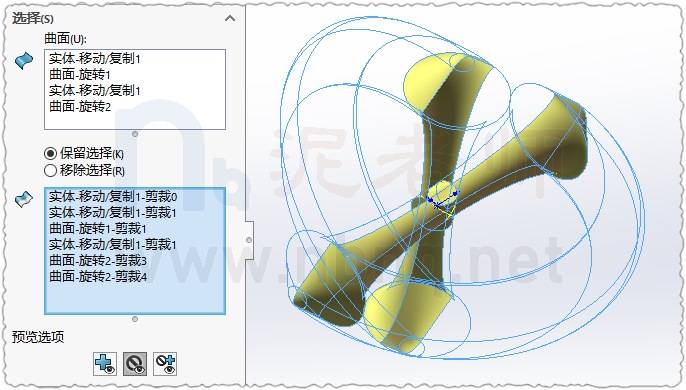

接下来就是将中间重叠部分删除。可以使用【剪裁曲面】

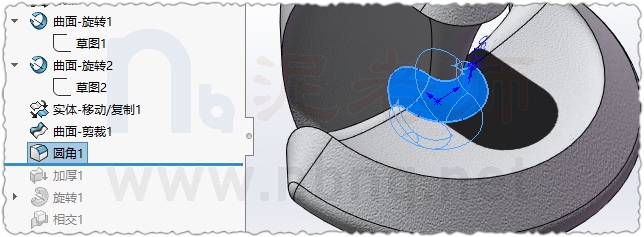

把中间部分倒圆角。

基本成型了。加厚一下。

接下来还有重要的一步，就是把半圆的实心部分给做一下。

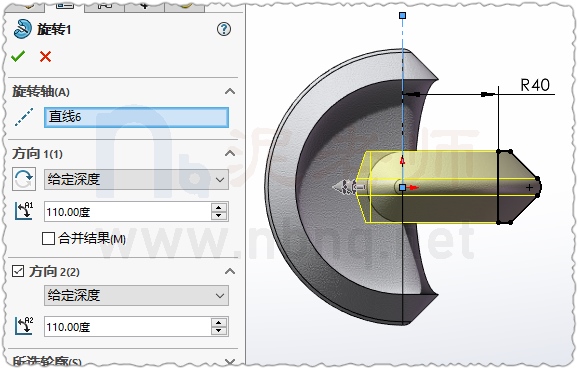

旋转凸台，取消勾选【合并结果】。下一步会用到【相交】命令。

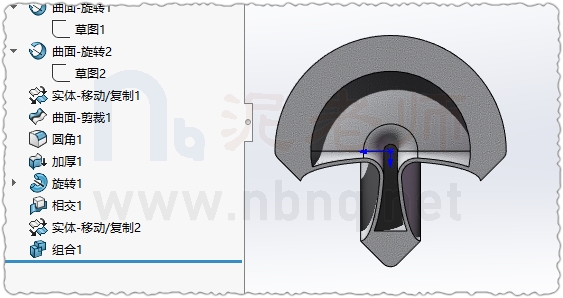

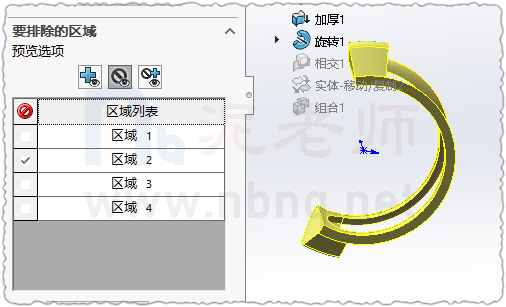

【直接编辑】-【相交】，如下图所示，把多余部分排除。

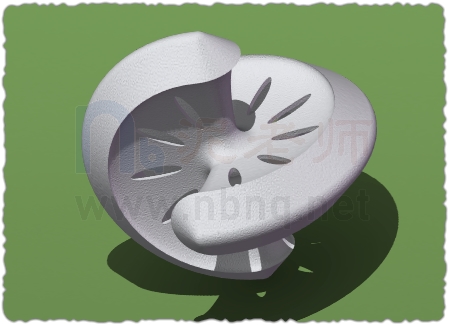

好啦。这样就大功告成了。剖开，和图纸核对一下无误。最后把那个椭圆的小孔切除一下即可。
