上视面拉伸出来一个圆环。
顶面向下等距8的位置创建一个夹角45度的新面。
在新面上做圆，切除，方向2向下切5。
阵列8个。然后抽壳，厚度3。
接下来就是把中间部分填充一下，做几根筋。然后打孔了。

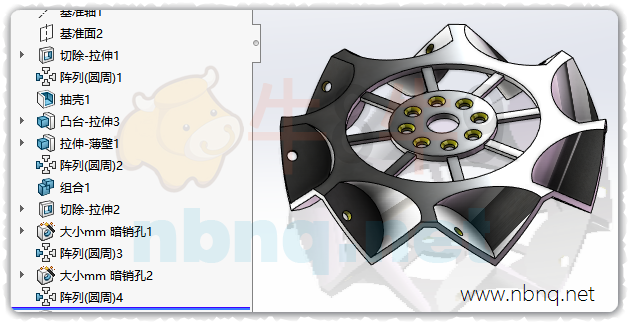

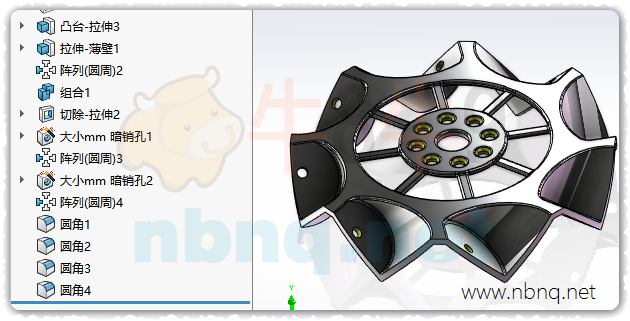

最外侧铣刀头位置孔也打一下。
相对来说还是比较简单的。
因为图上很多特征没有标注尺寸，可以下载这个原文件来查阅：
下载地址：
牛8牛9Solidworks版权所有，没有经过同意不要转载
