重建这个图，R7转角部分扫描出来会变形，说明你的Solidworks有BUG了。快反馈给达索公司修复吧。

如上图这样，不管这个曲线是交叉线还是投影线，都是这样的。我用的是Solidworks 2021 sp5.0版本。小伙伴也快试试吧。没有问题的话请在文章末尾留言哦。

绘图过程：

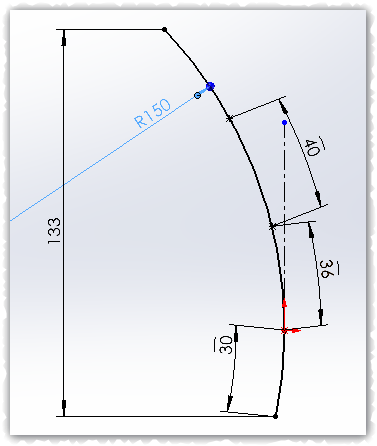

右视面绘如下草图，在弧上标记出来三段弧长。同时注意切点和原点重合，方便后面那个孔的绘制。

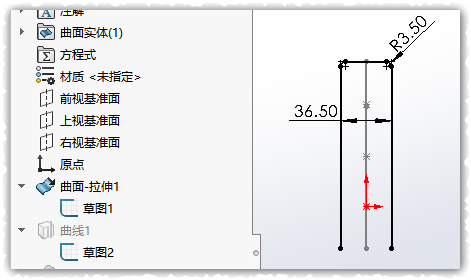

前视面绘草图如下，上下部分和草图1重合。

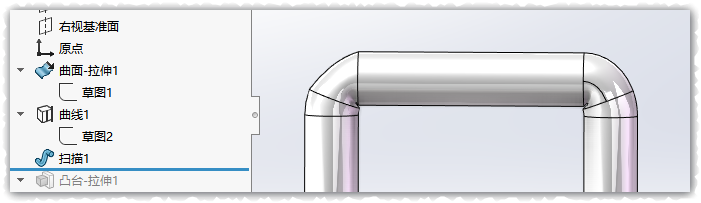

投影曲线，获得路径线。模型中用的是先拉伸一个曲面再投影的，都可以。

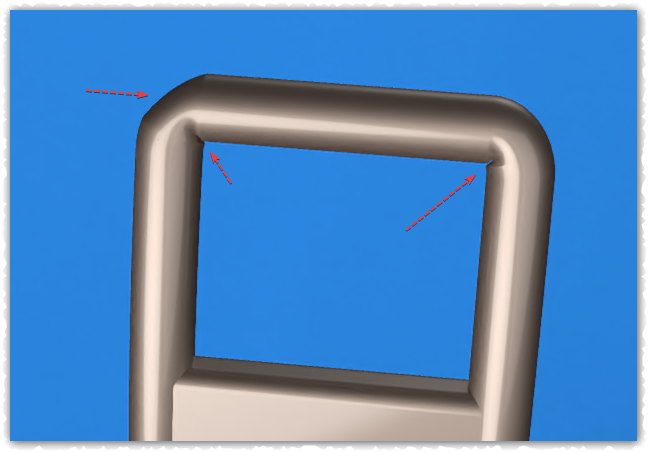

扫描，直径7。放大拐角部分，会发现明显变形严重。

继续完成这个模型：把草图1点亮，在右视面绘草图，从那个点引一条构造线空过圆心。双向等距一下中心线。

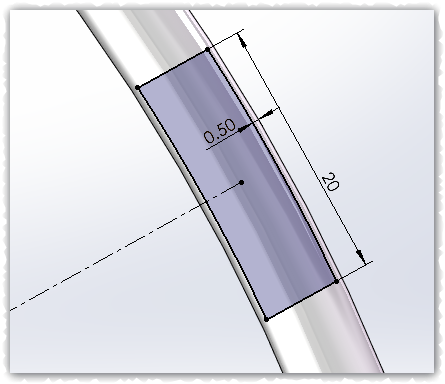

拉伸，两侧。把中间部分做好，记得倒角。

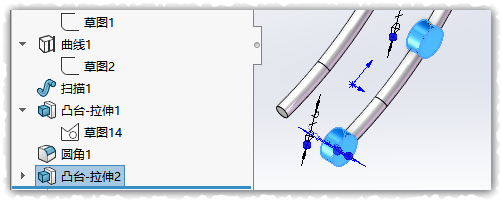

接下来还是右视面做草图，两个圆。圆心和另外两个点重合。拉伸，镜像，然后再打孔切除。

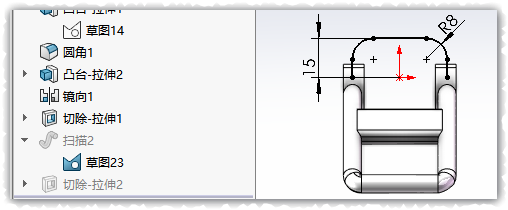

上视面草图，把这个抶手一样的路径画画。

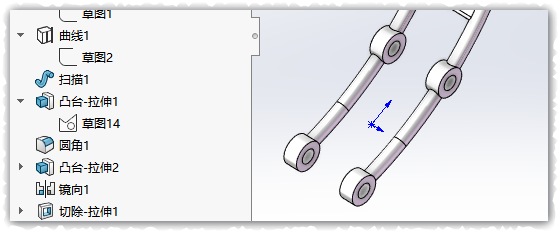

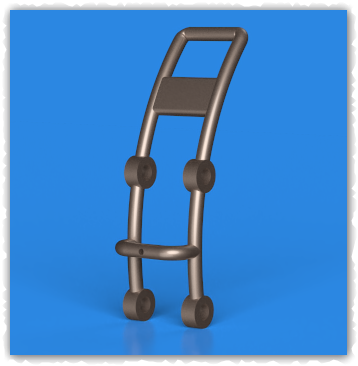

【扫描】完成。最后打个孔就行了。
