用UG画这个图非常的简单，只要一个扫掠就差不多了。但是换作Solidworks来画，那简直就是一个灾难。因为扫描扭转就不能加引导，加了引导又不能扭转了。那么换作你来做这个题，不知道成功率有多高呢？不信快来试试吧。
接下来我们就用Solidworks来把这个题目作一下。
上视面作草图。注意几条辅助线和几个灰色的尺寸需要标记出来，过会儿会用到。
前视面作草图，斜线底部点穿透草图1最右侧边线。
用草图2的顶部点新建基准面，平行于上视面。在新面上画草图。最右侧边线和草图2的斜线顶点穿透。注意对角线和草图1的对角线要重合。
在上视面起新草图，引用草图1那个虚线圆，生成螺旋线。螺距200，可变直径，大径填草图3那个圆的直径。尽量多几个小数保证精度。起始位置放在顶点，参照草图1那个角度值。
再做一个螺旋线，参数相同，起始位置放在另一个顶点上。
【边界曲面】，用以上两个螺旋线做曲面。然后阵列4个。
在上视面做第三条螺旋线，起始位置放在内顶点。大径就是草图三的内顶点圆径。需要测量哦。
用这个螺旋线和上一步做的曲面的两个边线分别做两次边界曲面。连接螺旋的内部。
把这两个面阵列四份。形成如下基本成型的面体。
顶部和底面用【曲面】【平面区域】填平。
然后缝合曲面，形成实体。

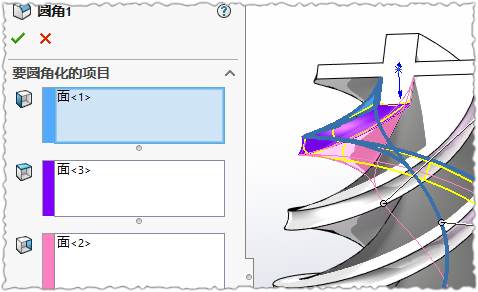

【圆角】【完整圆角】，把螺旋的外面倒圆。做四次。
【圆角】【变化的圆角】，把内部圆角倒好。
然后把顶部和底部做好。这个图就完成了。
