题目：IVNGWC 2009-05(文末有高清题图PDF下载)
IVNGWC赛题是三维软件inventor的专用比赛题目。Inventor是AutoDesk公司推出的一款三维可视化实体模拟软件Autodesk Inventor Professional（AIP），同时还推出了iphone版本。
题目解析：本题基本没难度，都是一些非常基本的功能应用。由于题目图形特征较多，线条比较复杂，绘制时需要特别小心。来看绘制过程：

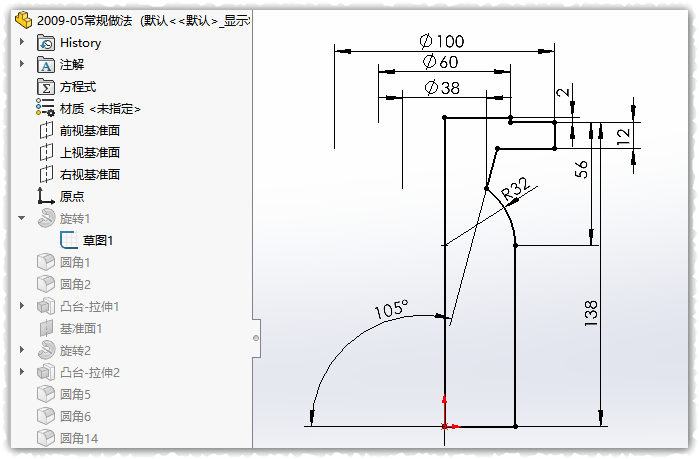

上视面绘草图，旋转凸台，把圆的那部分先做出来。
注意倒角圆角之类的，每次做好一个特征都先把角倒好，以免过会儿忘记。

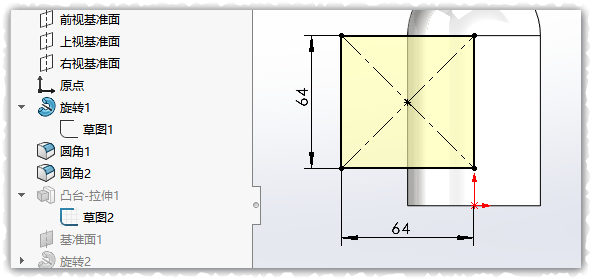

然后上视面画一个方框，把方的那块先拉伸出来

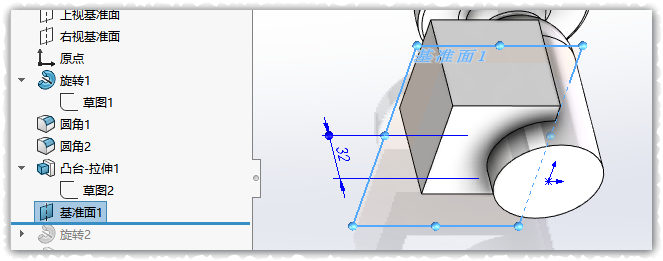

新建一个基准面，空过矩形的中心点，平行于圆柱的端面。

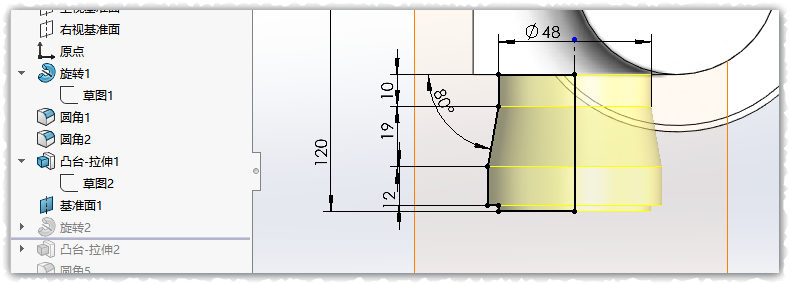

在新面上画草图，旋转，把四方体下面那块也做好。

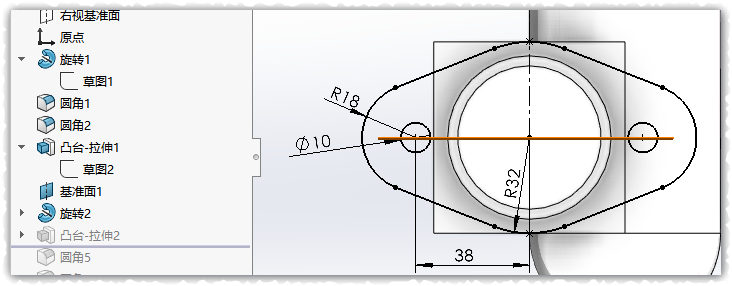

把底座法兰做好。拉伸即可。
现在主体已做好，接下来把中间部分切空。

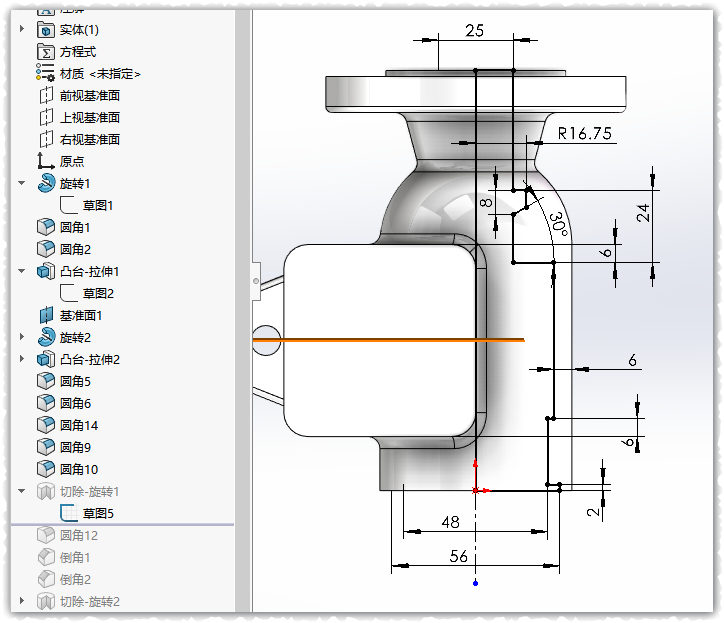

先上视面旋转切除

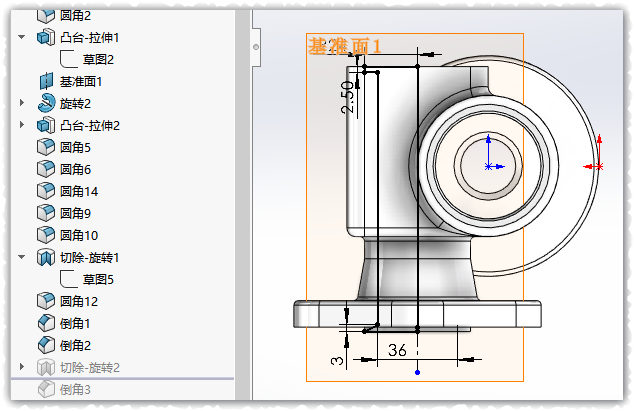

上一步中新建的基准面上草图，旋转切除。

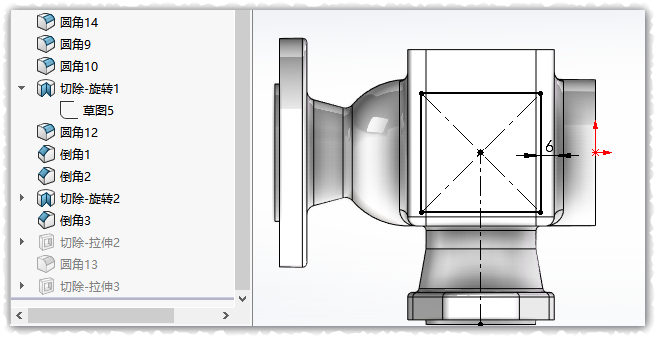

拉伸切除，把四方体中心也切掉。
最后法兰上的孔也切出来就好了。
下载这个模型：ivngwc2009-05 | 3D CAD Model Library | GrabCAD
高清PDF题目下载：
