IVNGWC赛题是三维软件inventor的专用比赛题目。Inventor是AutoDesk公司推出的一款三维可视化实体模拟软件Autodesk Inventor Professional（AIP），同时还推出了iphone版本。

题目：2012-06(文末有高清PDF题图下载)

这个题目相对还说还是比较容易的。无非就是几个轴上的搅拌叶需要多次用到移动复制。看一下具体过程：

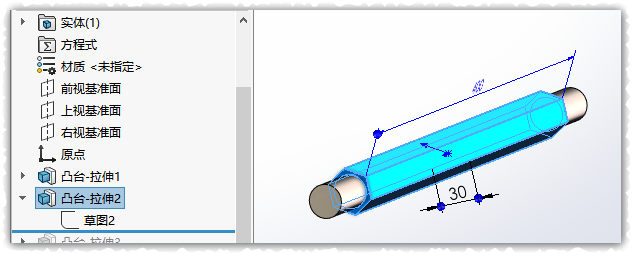

右视面画个圆，向两侧拉伸。然后再画个六边形向两侧拉伸，选把轴做好。

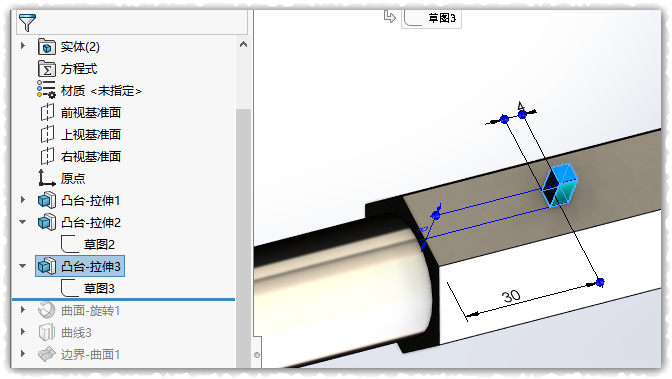

在轴的最前边这个面上画一个小正方形，拉伸8。

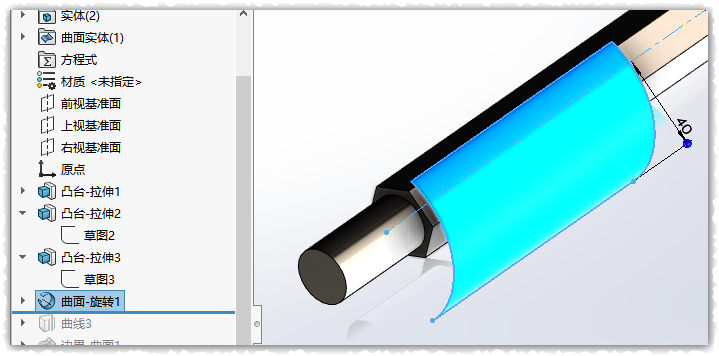

在轴心画草图旋转出来一个曲面。

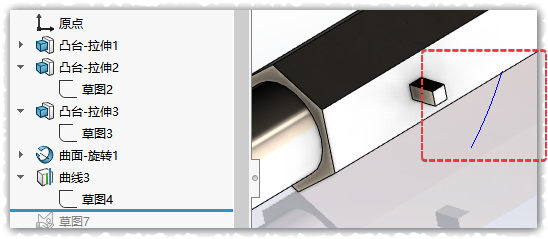

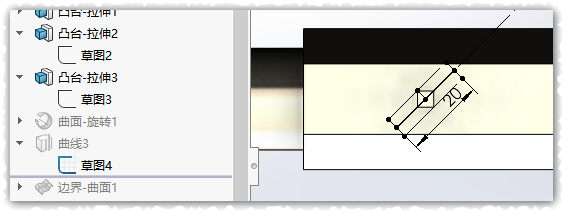

在小正方形的平面上做草图，把搅拌叶片的中心画好，然后向上一步的曲面上投影，得到曲线。

重新在小正方形上做草图，引用两个边线，就是叶片的下轮廓线。

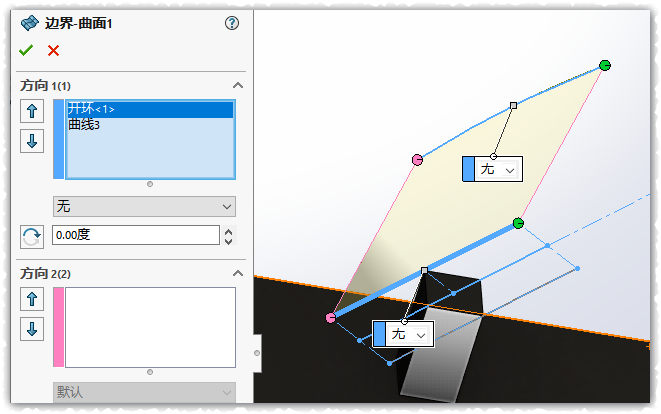

然后做边界曲面

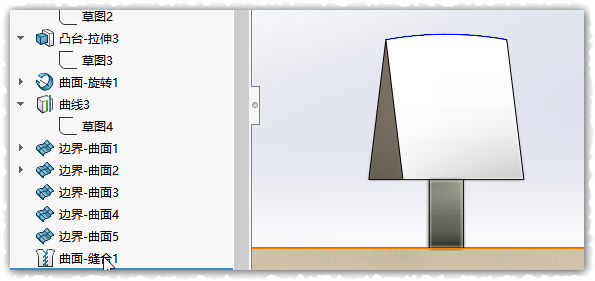

依次做五次边界曲面，用面围好形状。包起来后把曲面缝合，形成实体。

向右侧阵列3个。然后开始移动复制实体。

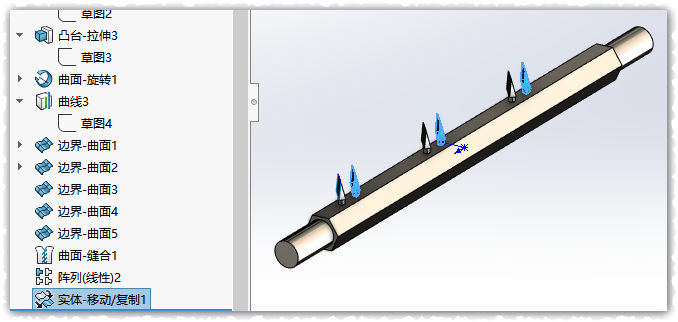

先向右移动20，如下图。

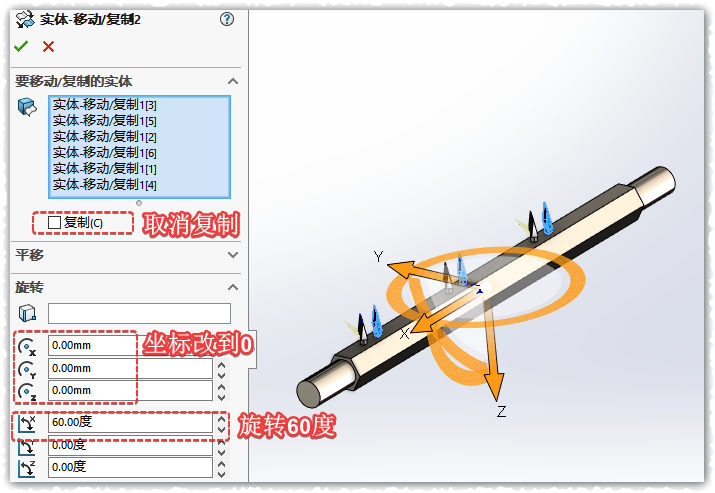

然后旋转，沿X轴60度。

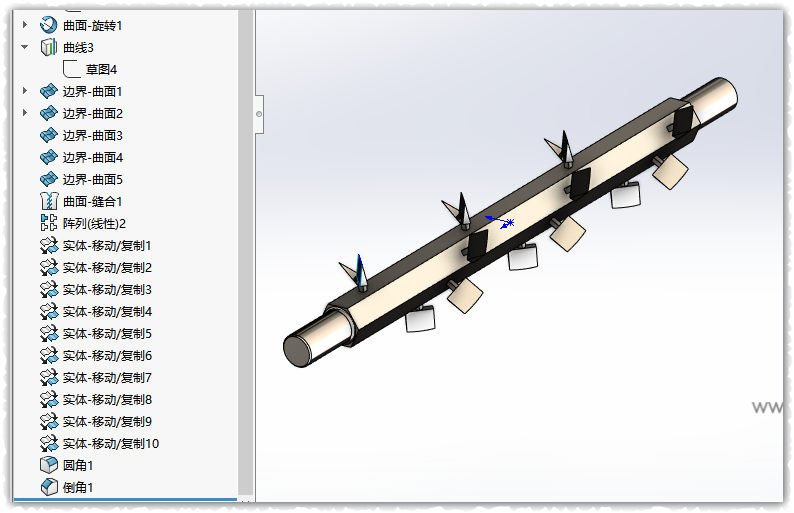

依次类推，向右移动，再旋转60度。一共形成六组。

最后倒角就做好了。

下载这个模型：ivngwc2012-06 | 3D CAD Model Library | GrabCAD

不会下载的看这里：教你注册GrabCAD账号_其它图文教程_牛8牛9 (nbnq.net)  https://nbnq.net/post/1036.html

高清PDF原始图目下载：
