IVNGWC赛题是三维软件inventor的专用比赛题目。Inventor是AutoDesk公司推出的一款三维可视化实体模拟软件Autodesk Inventor Professional（AIP），同时还推出了iphone版本。
题目：2011-02 （若需下载高清PDF格式图纸，请使用积分）
绘制过程：

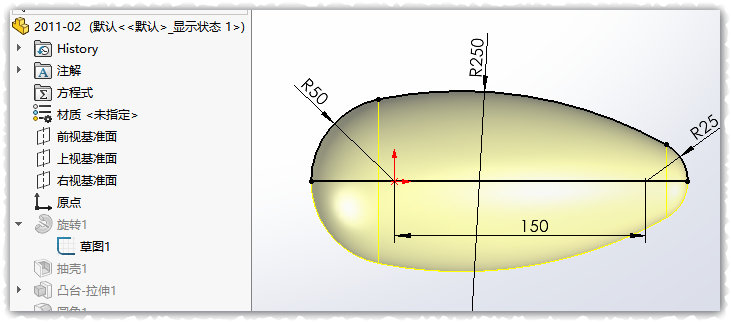

上视面绘草图，旋转180度。

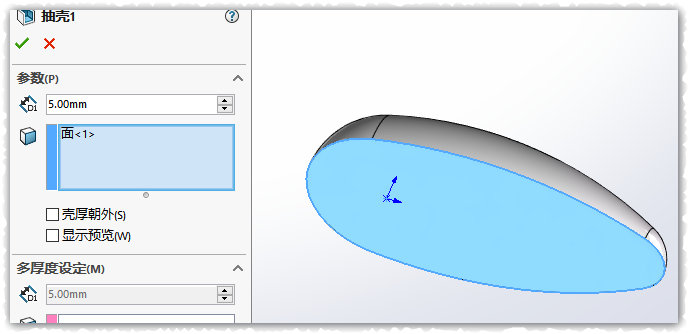

抽壳

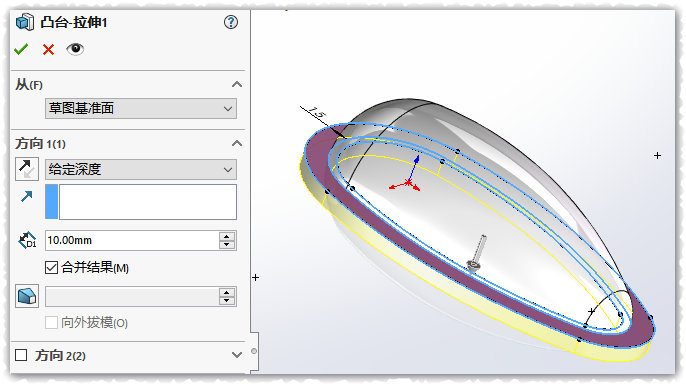

平面上做草图，向下拉伸把法兰做好

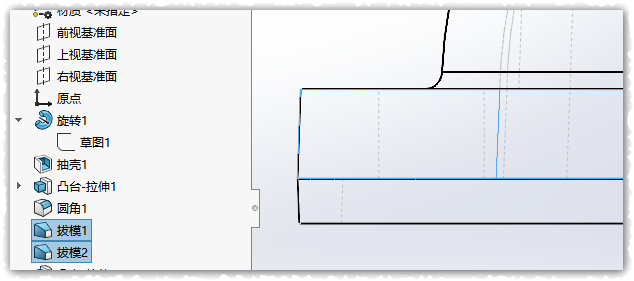

然后拔模两次，分别把两个面向外和向内拔模。

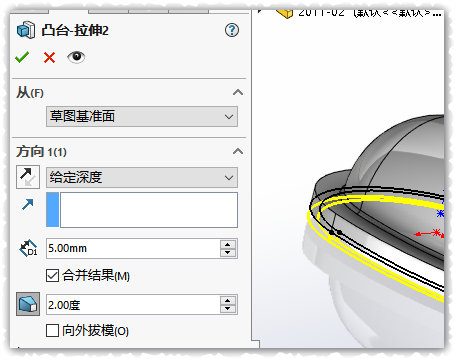

再做一次拉伸凸台把最下面那个沿也做好，注意拔模。
画个圆，拉伸，也要拔模 。

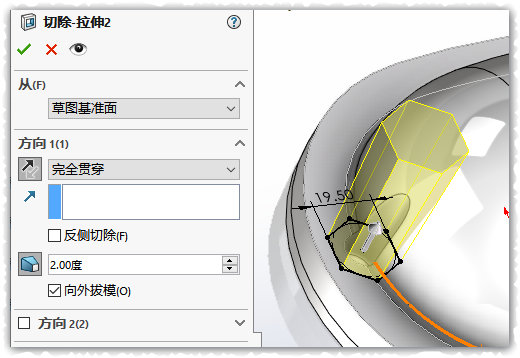

打个孔，然后做六边形切除，同样要拔模。

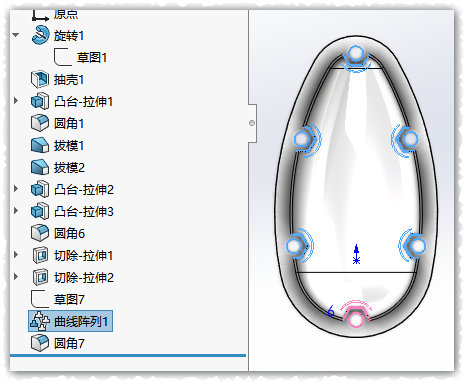

最后倒角阵列就完成了。
视频：
下方积分部分内容，请使用积分查看：
高清PDF图纸
Solidworks格式的模型文件 2011-02.sldprt
