一把非常流行的藤椅，我们用Solidworks绘制一下。

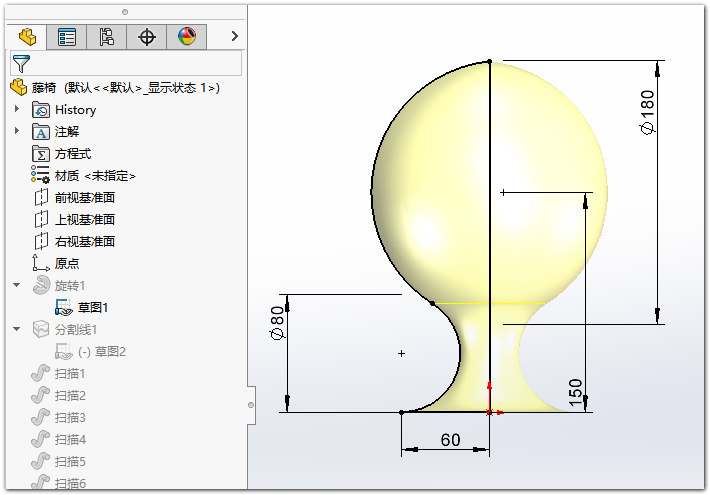

前视面画如下草图，旋转凸台。

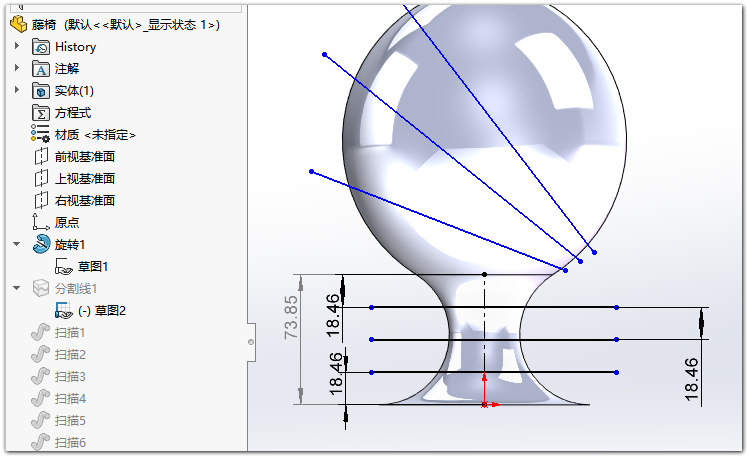

还在前视面画几条直线，使用【分割线】命令，得到几条分割线。注意我这里的斜线没有完全约束，主要是为了调整位置方便一点。大家练习时可以给点尺寸和位置约束起来。

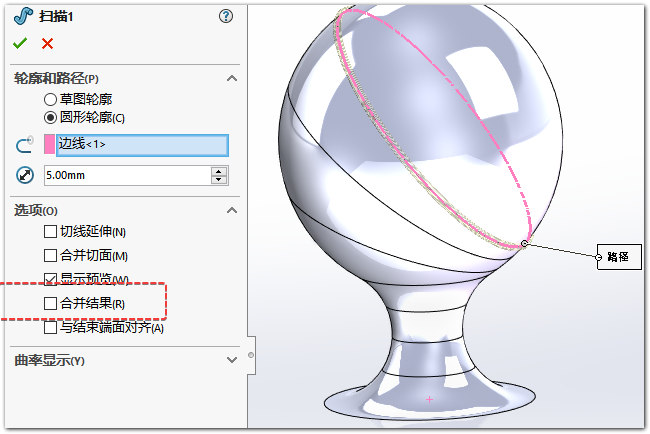

然后分别使用这些线条进行扫描，圆形轮廓。得到横向的藤条。注意取消合并结果。

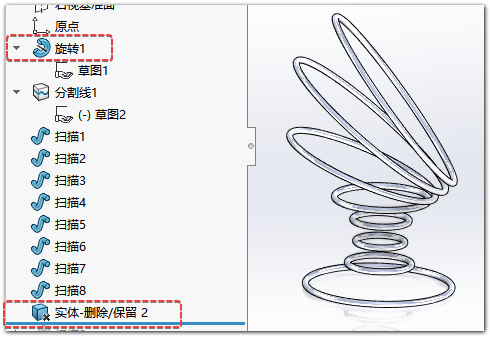

8个圆圈扫描完后把旋转的凸台实体删掉。

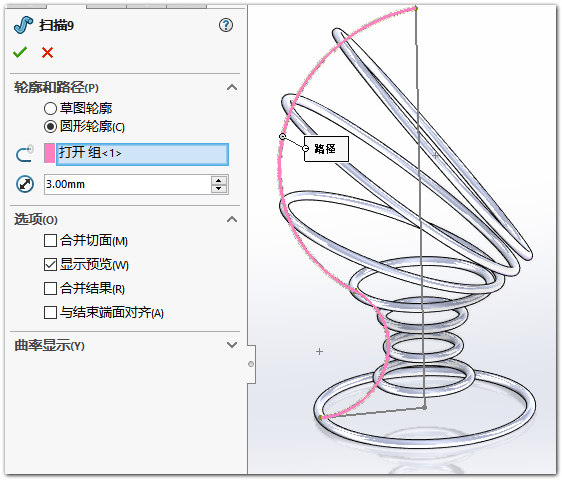

接下来点亮旋转凸台那个草图，使用竖直方向的圆弧扫描一个。（右键，SelectionManeger）

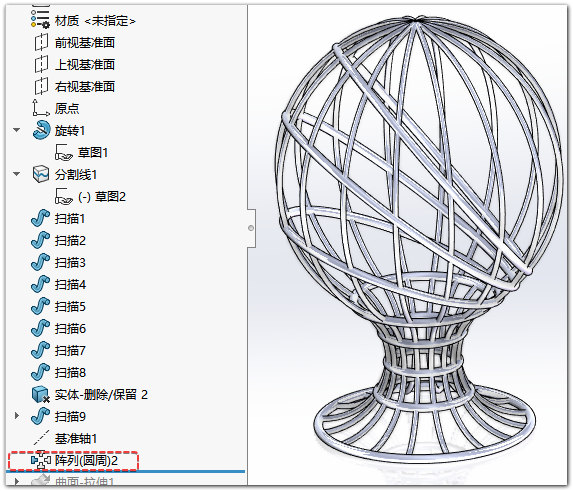

新建一个右视面和前视面相交的基准轴，将这个扫描得到的实体阵列16份。

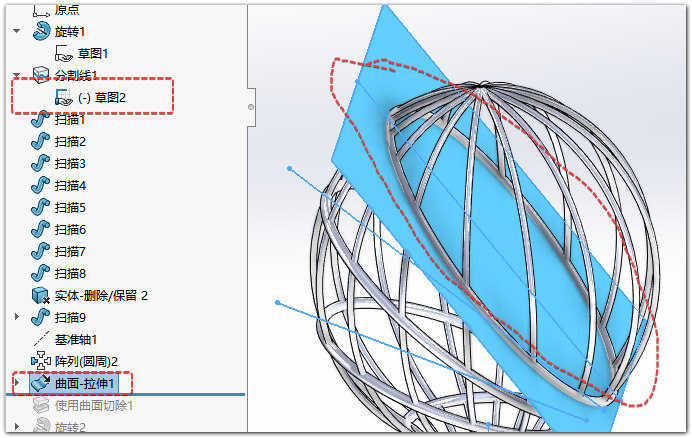

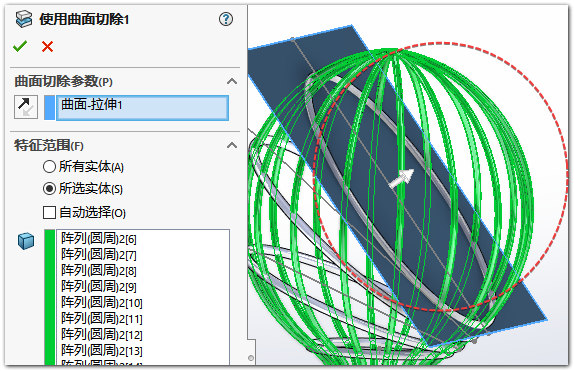

点亮第二步中分割线的那个草图，使用最顶端的斜线拉伸一个曲面出来，用这个曲面切除向上多出来的那些阵列实体。

最后旋转一个座垫就完成啦。

这个模型的下载地址：藤椅 | 3D CAD Model Library | GrabCAD  https://grabcad.com/library/-5200

不会下载的点这里：教你注册GrabCAD账号_其它图文教程_牛8牛9 (nbnq.net)  https://nbnq.net/post/1036.html
