这好像是一个发动机上的气管，金属的。我们一起来看一下是怎么绘制的。

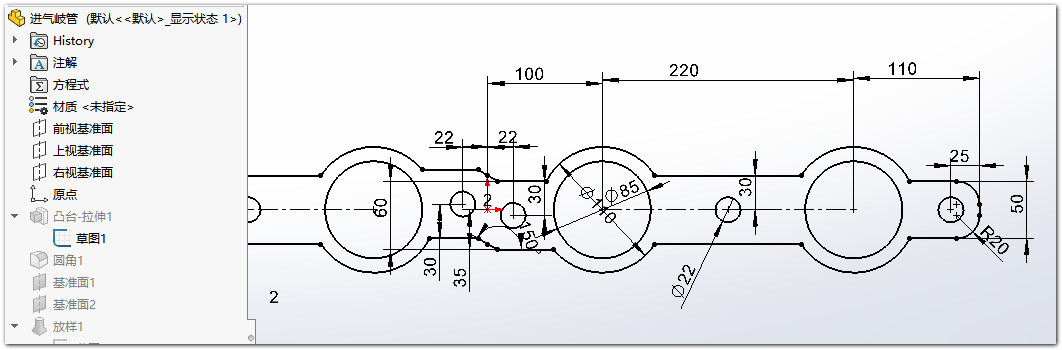

前视面草图，把安装的法兰拉伸出来，草图比较简单，画一半然后圆周阵列一下。

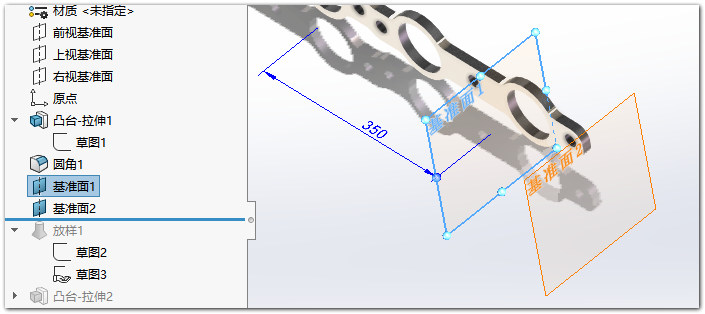

倒好圆角，大概18左右。新建两个基准面，跟右视右距离350+20

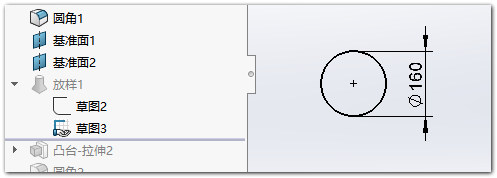

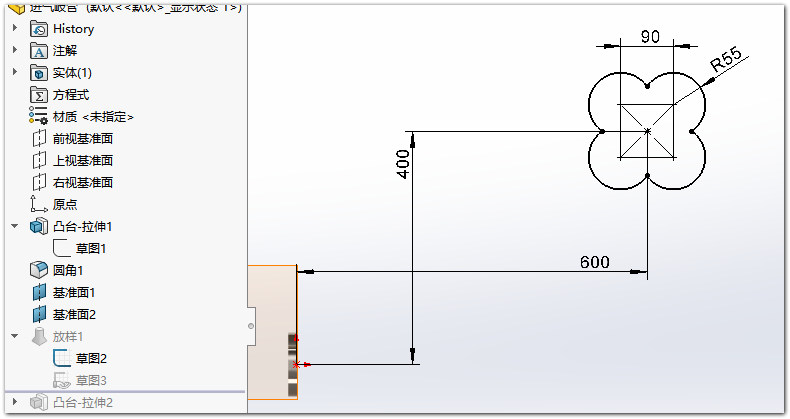

在新面上分别绘制下面两个图，然后放样凸台。

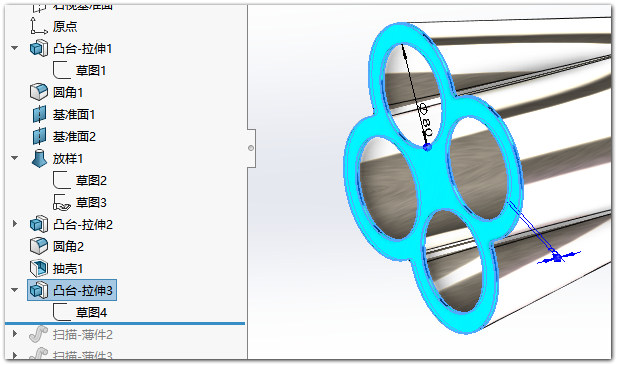

在四孔的那面稍微向外拉伸一点出来。厚度=3，和壁厚一样。

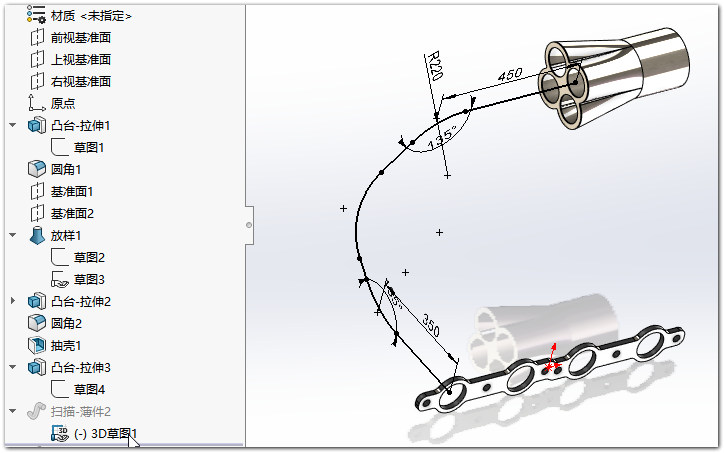

接下来开始做管子。我们使用3D草图

依次做四根。具体尺寸就不标了，大家可以下载文件来参考。
