看起来很简单，画起来挺费事。这应该是一个手柄之类的东西。难点在于有一个渐消面，渐消面和其它面的连接部位还是以渐消面走向为驱动，设计是非常非常的另类。

既然图是这样，我们就按图画吧。

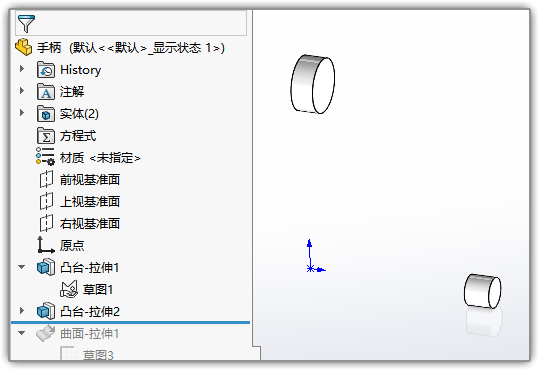

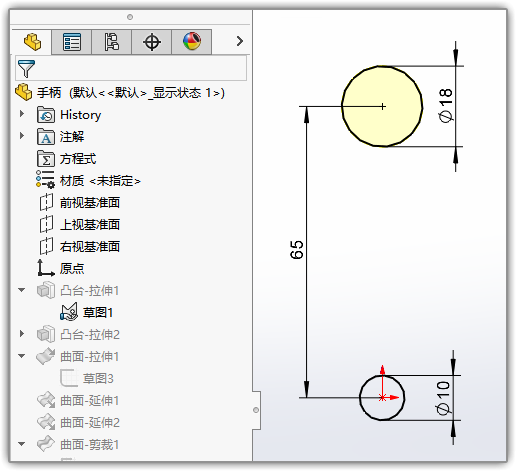

右视面画圆，先把上下两部分的圆柱拉伸出来。

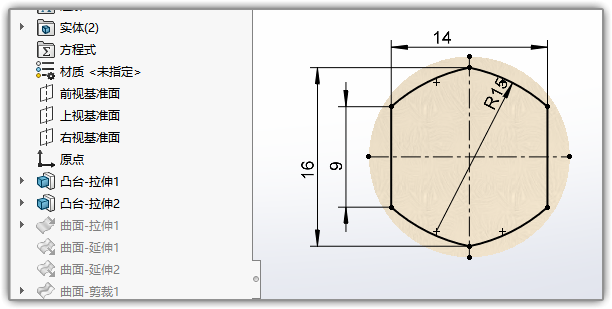

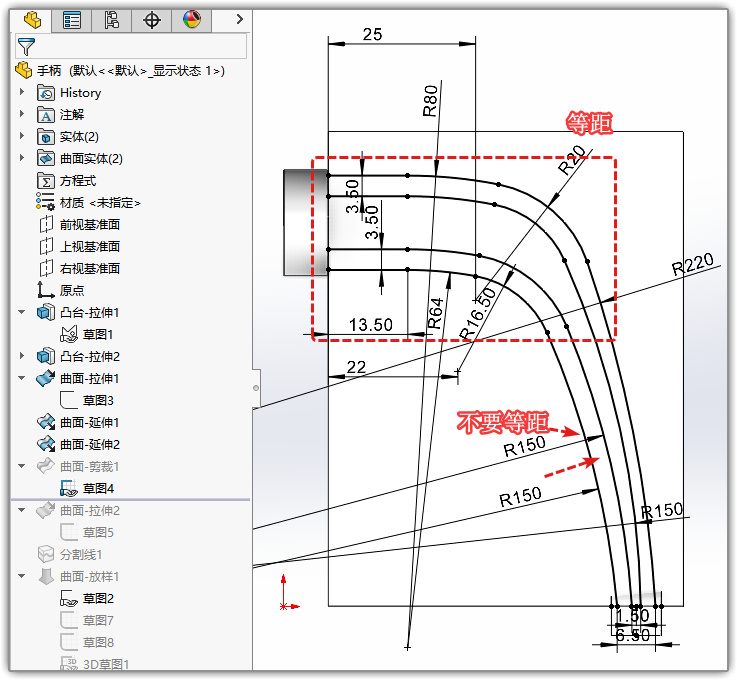

然后在大圆的右面画如下草图

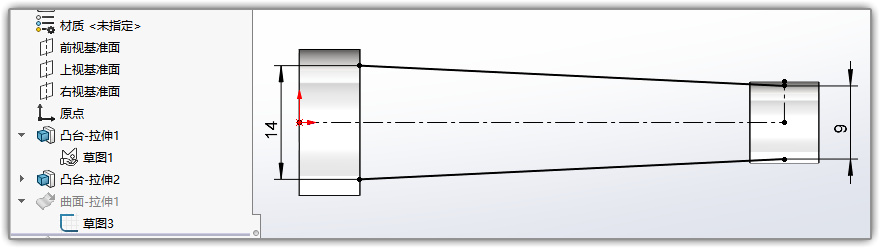

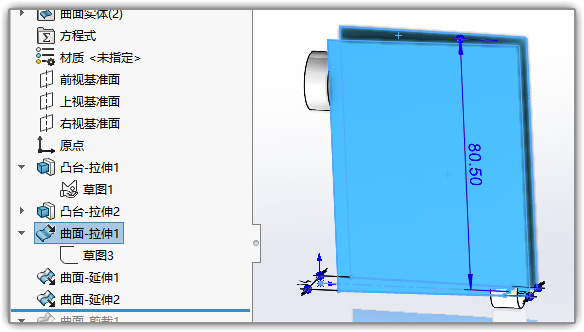

退出后在上视面画两条斜线，拉伸曲面。

将曲面向右向上延伸一点，要超过两个圆。

前视面画草图，把这个曲面裁剪成如下。

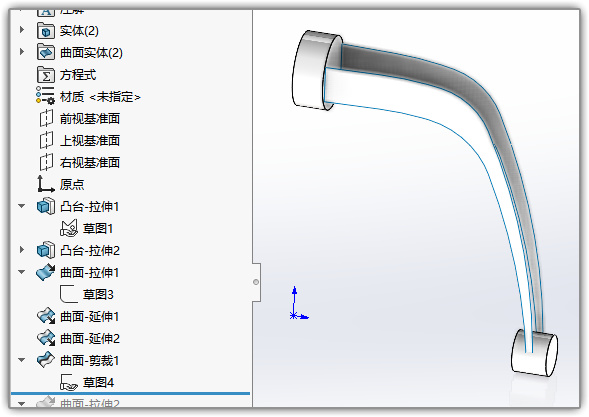

这样就得到了渐消面的轮廓。

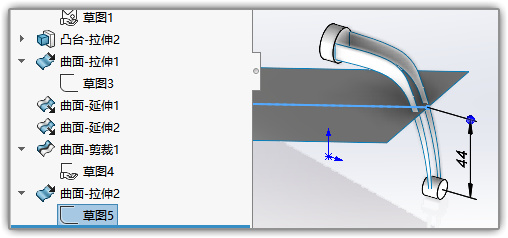

前视面画直线草图，找出渐消面终点，拉伸曲面。

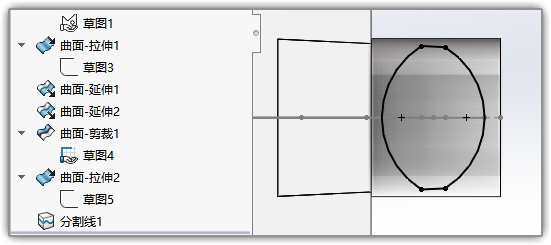

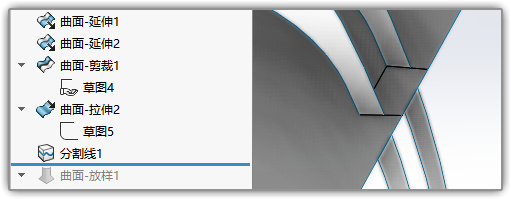

使用这个面将上步的两个面分割一下。

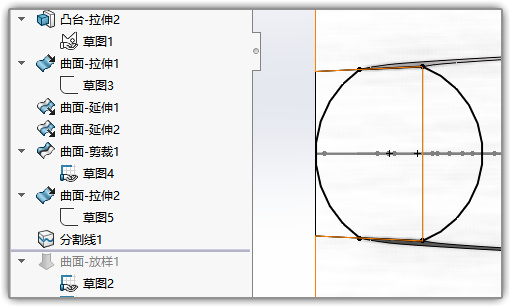

通过以上操作，我们找出来所有需要的平面和轮廓草图。接下来在渐消面和底面上绘制截面轮廓图。直线部分直接引用，弧线部分分别和剪裁曲面时用到的图里的那两条弧线穿透。

3D草图，引用渐消面的轮廓线。

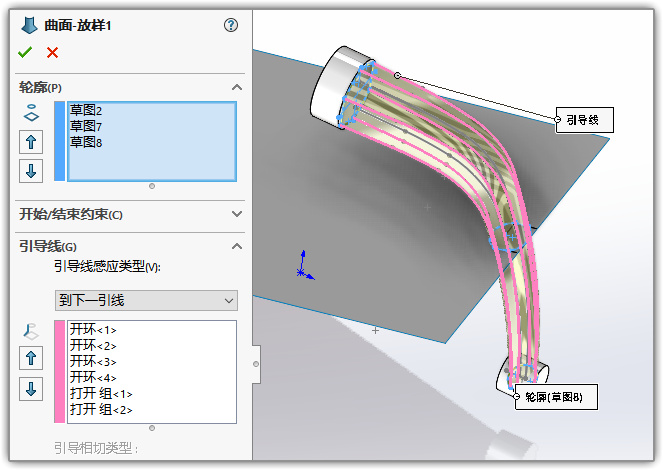

接下来使用这些草图进行放样。

三个轮廓草图，6条引导线，分别是3D草图里的四条线引导和剪裁曲面时用到的草图里的两个弧线引导。

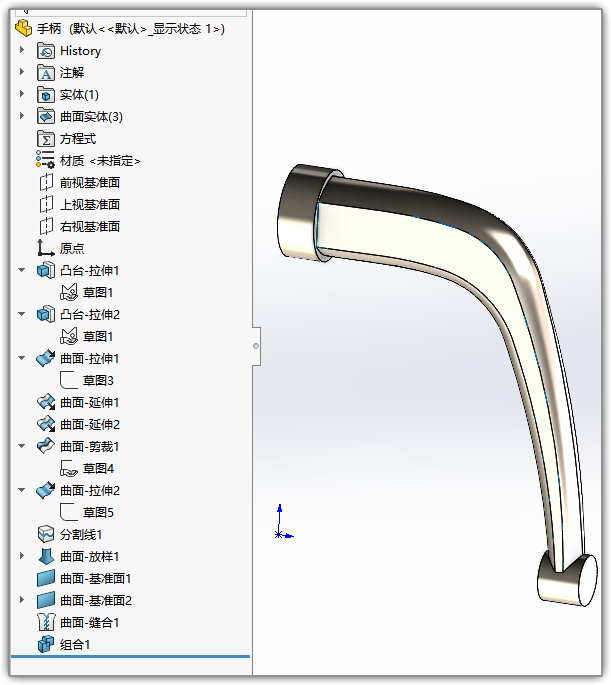

那些没用的面可以删除实体。最后缝合成实体组合起来就可以了。

这个模型的下载地址：渐消面手柄 | 3D CAD Model Library | GrabCAD  https://grabcad.com/library/-5161
