注意是用曲面+实体的压凹特征绘制的哦，不是用钣金的成型工具。你也可以试着用成型工具做一下。

绘制过程 ：

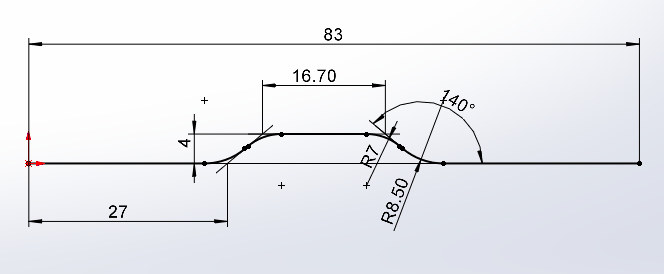

前视面画草图，拉伸曲面。

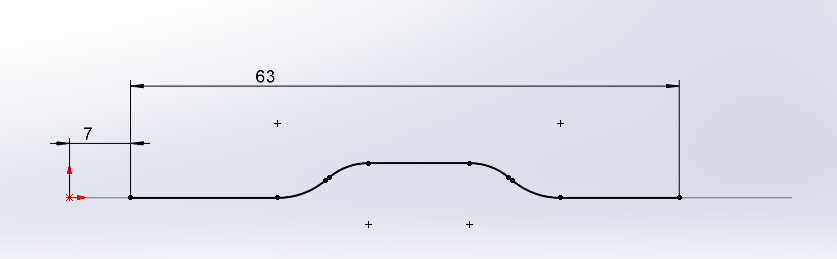

继续前视面绘草图，引用上一步的草图，两头缩短一点点。如下图。

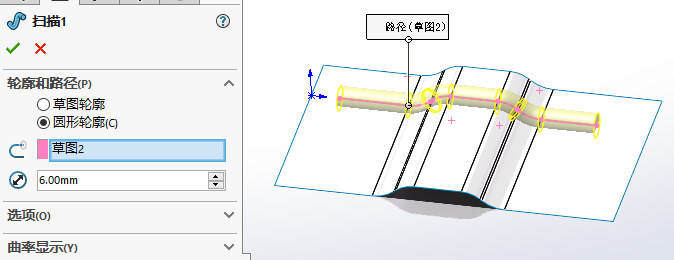

用这个草图做一个实体圆形轮廓的扫描 。

然后两头倒3的圆角。

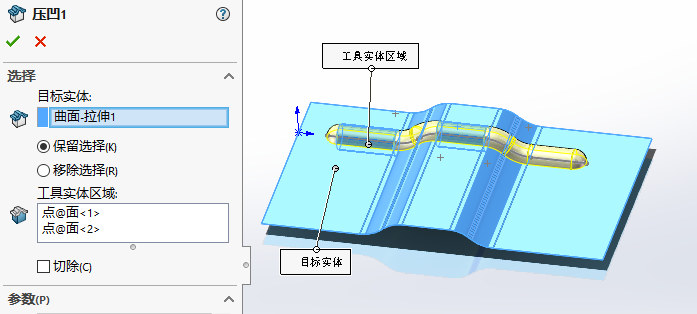

接下来就是开始压凹了。点击【插入】【特征】【压凹】，成曲面上压出凹陷。

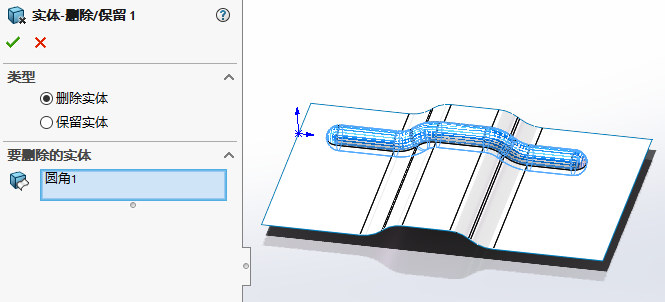

【直接编辑 】【删除实体】，将扫描出的实体删除。然后倒个圆。

接下来把曲面加厚一下。

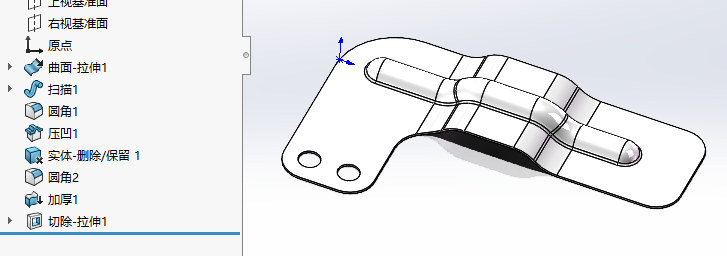

最后把边边切除掉就可以了。
