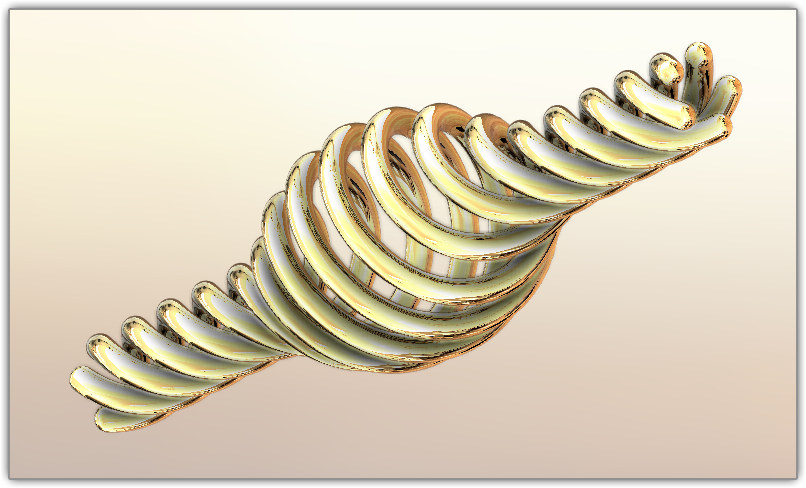

这是一个常规的交叉曲线扫描练习题。需要用到两个个交的面生成交叉曲线。

来看绘制过程：

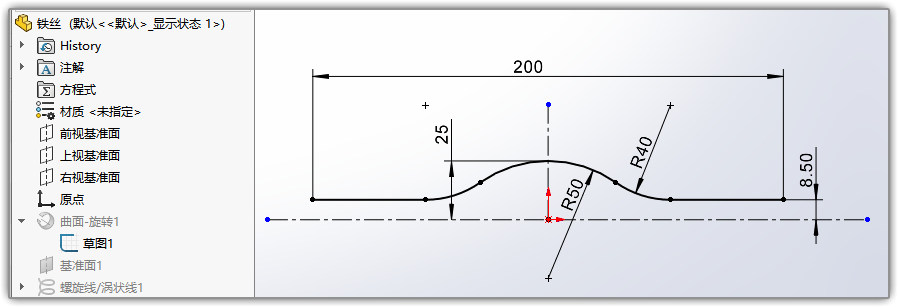

前视面绘草图，旋转曲面。注意题目给出的R50  和  R37 的位置，一个是内径线，一个是外轮廓线。

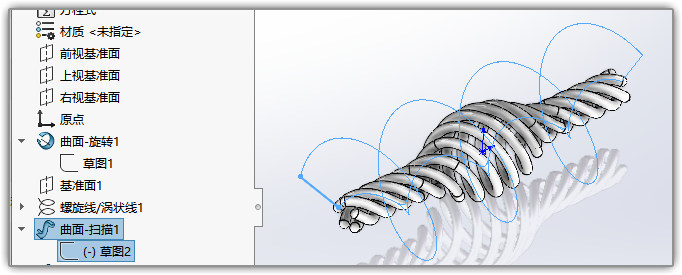

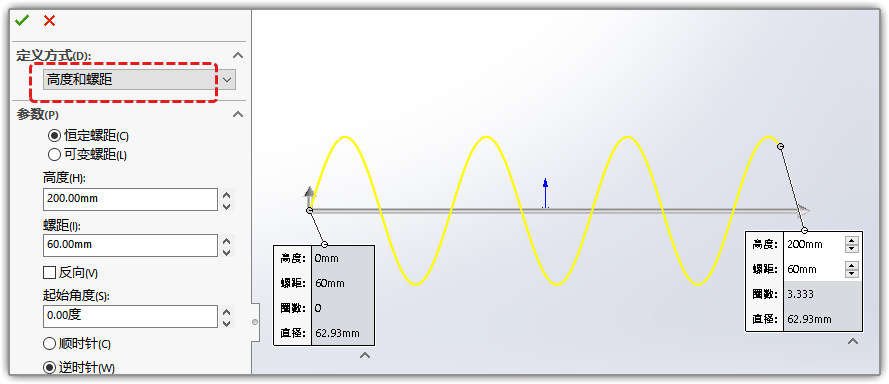

在左侧新建一个基准面，新面上画螺旋线。螺距60，高度200。

然后画一条直线，沿螺旋线进行扫描曲面。

【工具】-【草图工具】-【交叉曲线】，选取两个面，生成3D草图。

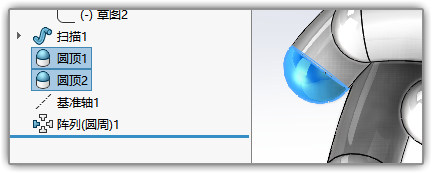

用这个3D草图进行扫描，得到一根实体。两头加两个圆顶。

最后阵列一下就行了。
