这个绳结的绘制思路和我们曾经发过的那个无限符号基本一样，都是找出在空间中交汇的几个点，连起来就行了。

画一个三点交汇的无限符号:Solidworks应用技巧_使用技巧_牛8牛9 (nbnq.net)  点前边链接查看查关文章。

绘制过程：

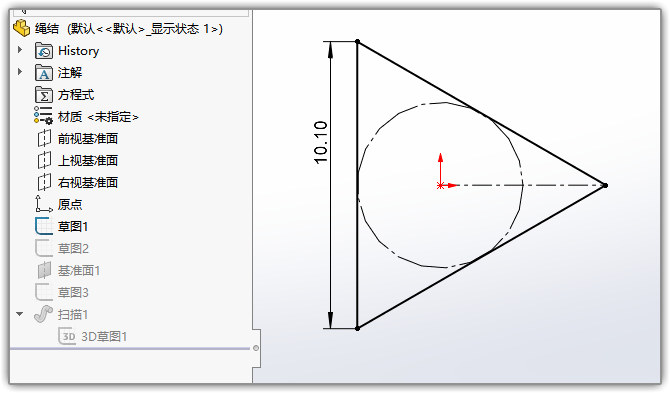

上视面画一个三角形。用构造线连接任意一个顶点到中心的高线。

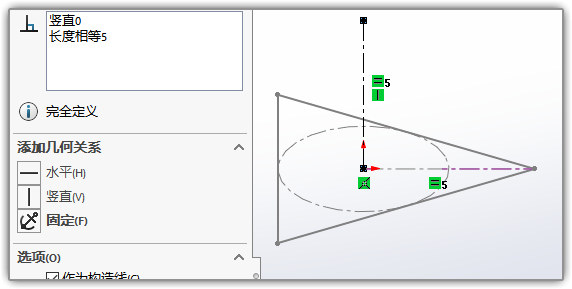

前视面绘一条线，高度和上一步三角形的高线相等。

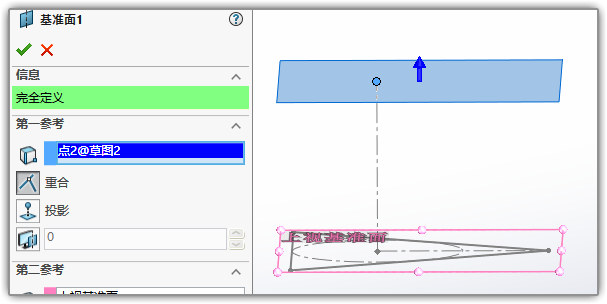

通过这条线的顶点新建一个基准面。

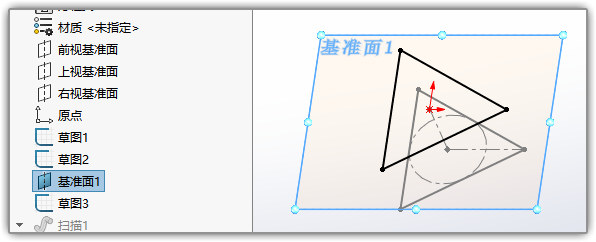

在新面上绘新草图，引用第一步的三角形。

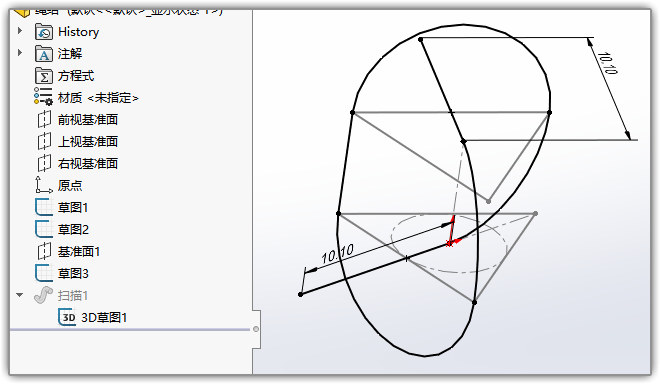

这样就找出来所有交汇点。另起3D草图，分别用圆弧连接所有的点，注意圆心和三角形中点的重合关系。两头再各伸出两条直线即可。

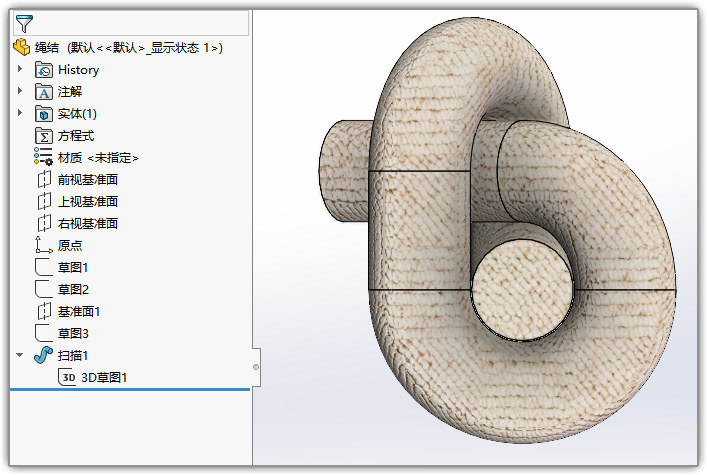

扫描，直径5。添加外观形成绳结。

这个模型的下载地址：绳结 | 3D CAD Model Library | GrabCAD https://grabcad.com/library/-5070

不会下载的点这里：教你注册GrabCAD帐号_其它图文教程_牛8牛9 (nbnq.net)  https://nbnq.net/post/1036.html
