电感是常用的电子部件之一，电感线圈的基本结构就是铜线绕在一个环形的磁铁上。

今天我们一起来绘制一下：

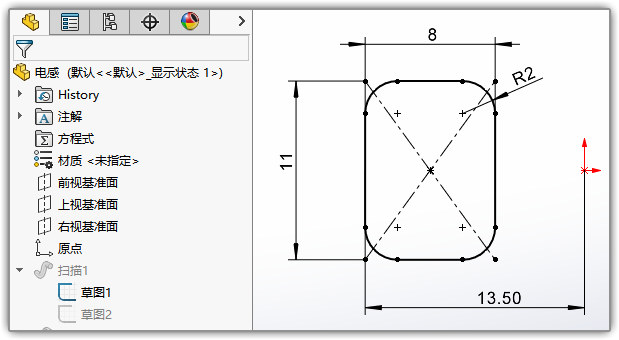

前视面绘草图，画出铁芯的轮廓。

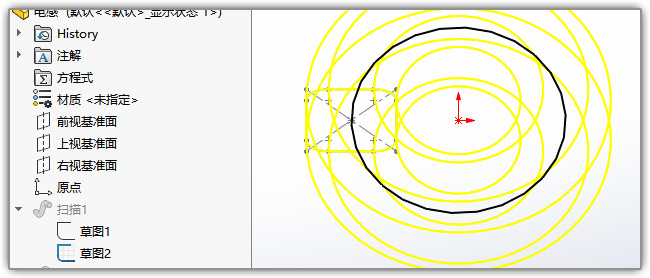

上视面画一个圆，和上一步的草图中心穿透。

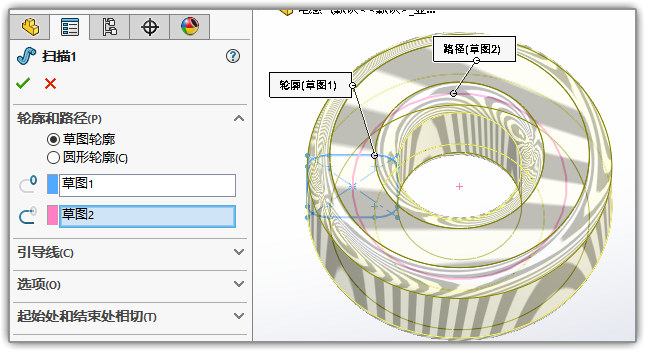

扫描出铁芯。

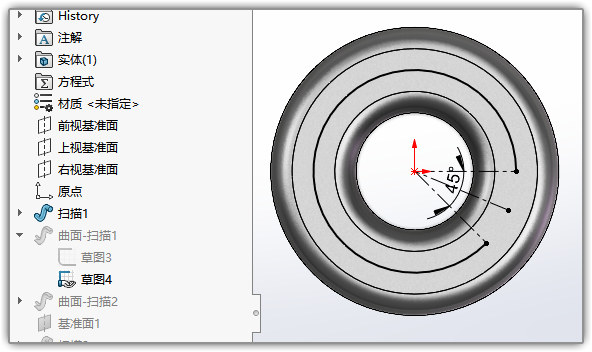

上视面重起草图，引用刚用到的那个圆，这次把它切开一个豁口。

右视面画一条竖线，长度要大于铁芯的高度，但要小于圆的半径。

扫描曲面，扭转25圈。路径就是上一步的豁口圆。

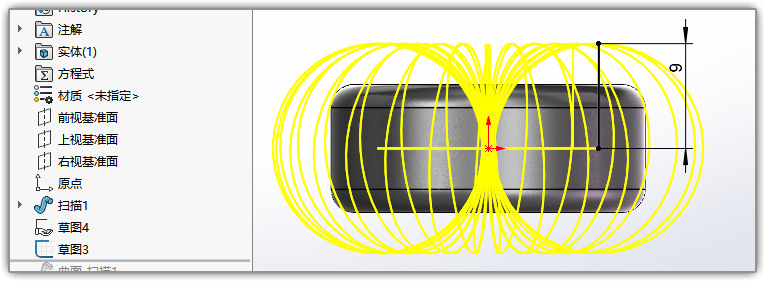

前视面草图，画一个比铁芯大点的轮廓，这个轮廓就是外面那圈铜线的中心线位置。

扫描曲面，路径也是那个豁口圆。得到一个比铁芯粗一点的曲面。

【工具】-【草图工具】-【交叉曲线】，选择两个曲面。得到一条绕铁芯旋转的3D曲线。

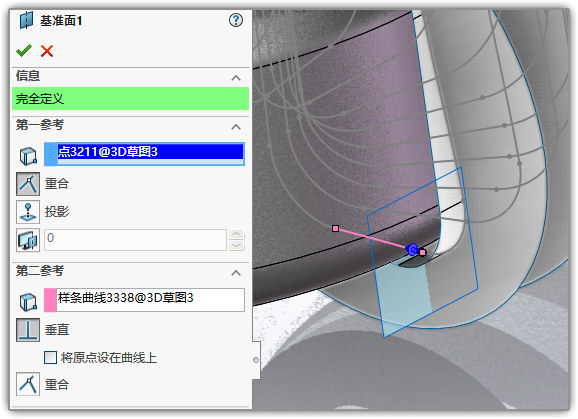

新建一个基准面，位置放在3D草图的起点处的那个直线部位。

画一个小圆，进行扫描。得到铜线。

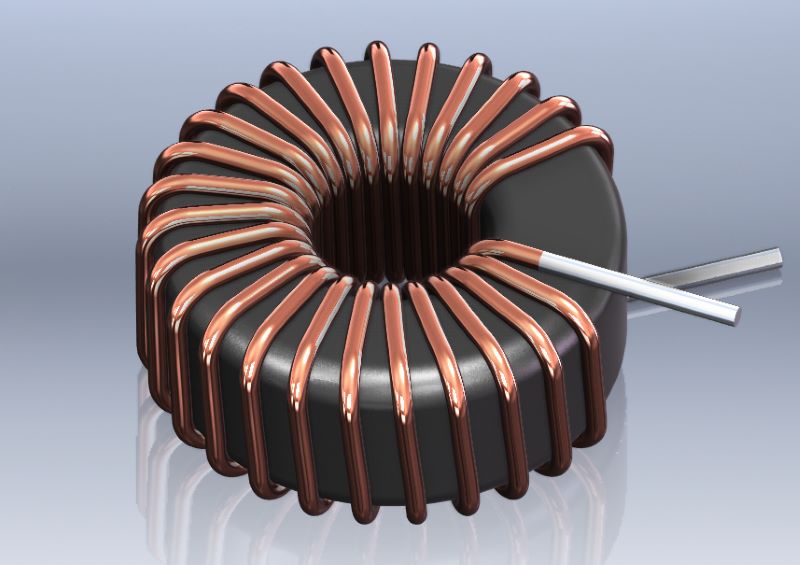

将两头拉伸一点。添加外观就完成了。

这个模型的下载地址：电感 | 3D CAD Model Library | GrabCAD    https://grabcad.com/library/-5091
