这个精美的曲面建筑非常具有现代审美特点。难以想像竟然可以使用最基本的一些命令来绘制完成。

绘制过程：

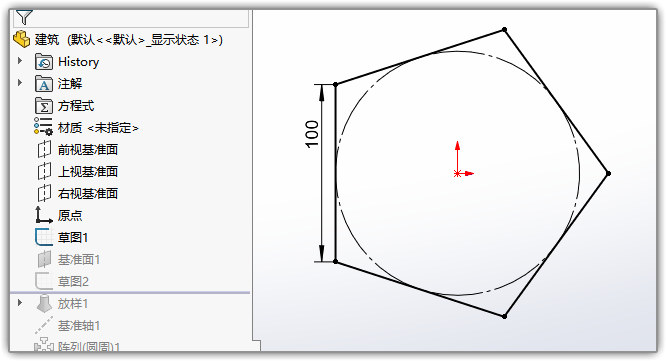

上视面绘一个五边形，左边线竖直。

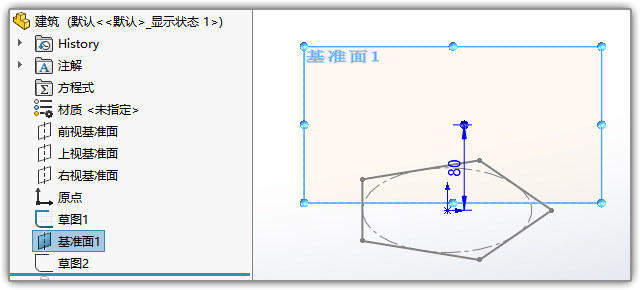

新建一个基准面，和上视面等距80

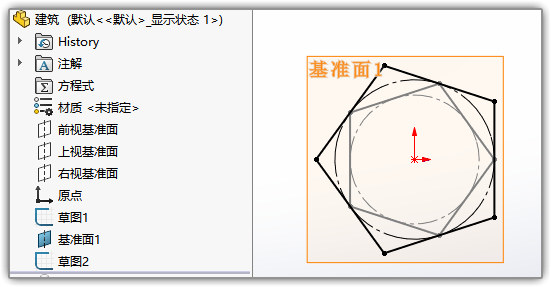

在新面上绘一个大的五边形，边线中点和底下那个顶点重合。

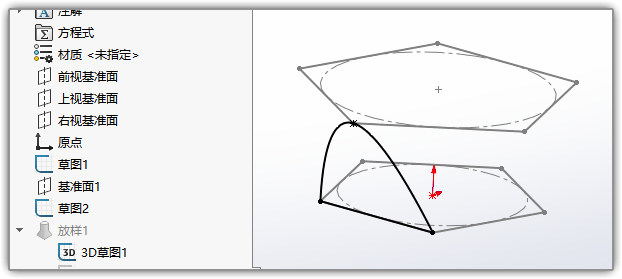

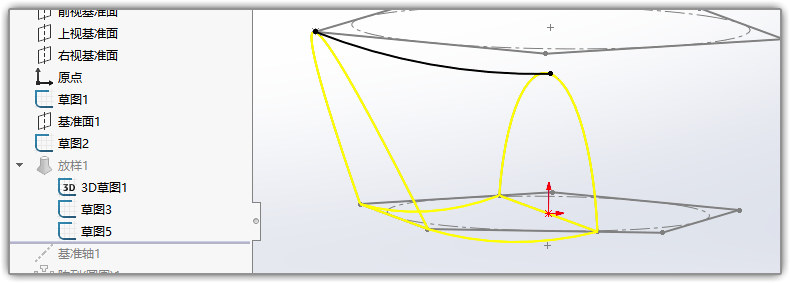

3D草图，使用样条曲线依次连接图中所示三个点，再用直线连接底部直边。形成轮廓。

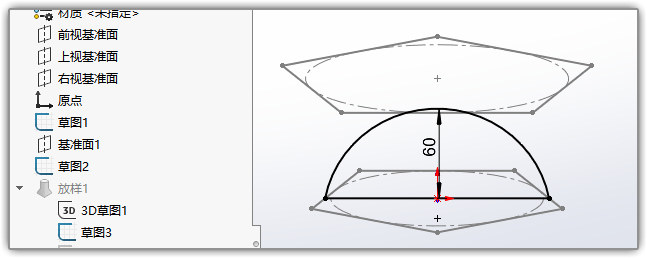

右视面绘如下弧形轮廓，两个顶点分别和底下的五边形边形穿透。

前视面绘一条弧线，作为引导线。

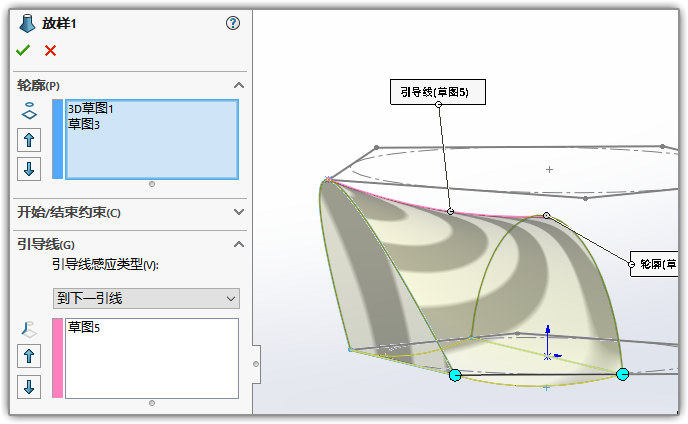

使用以上草图进行放样。注意轮廓和引导线别弄错了。

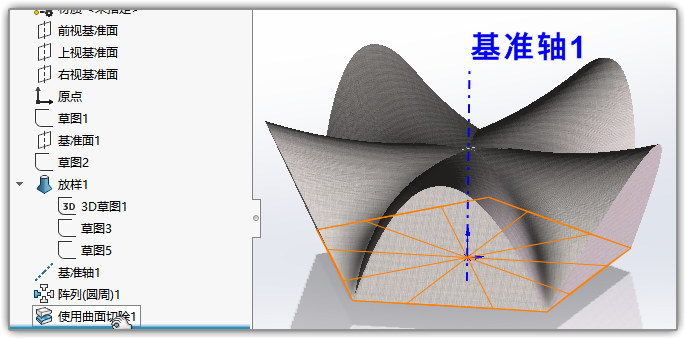

新建一个基准轴，将实体阵列5个。然后【组合】-【添加】形成一个实体。

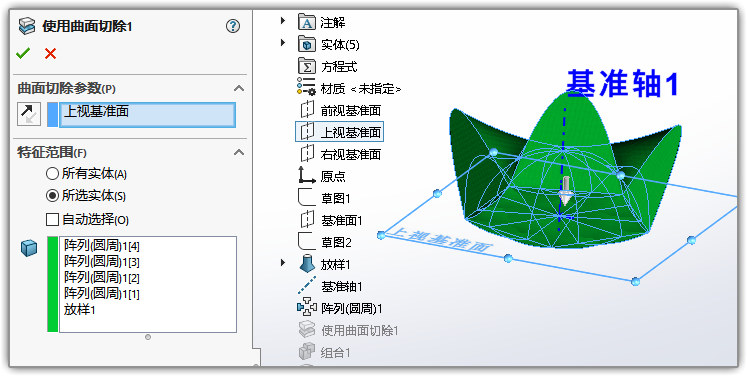

【曲面】【使用曲面切除】用上视面将模型的底部全部切掉。

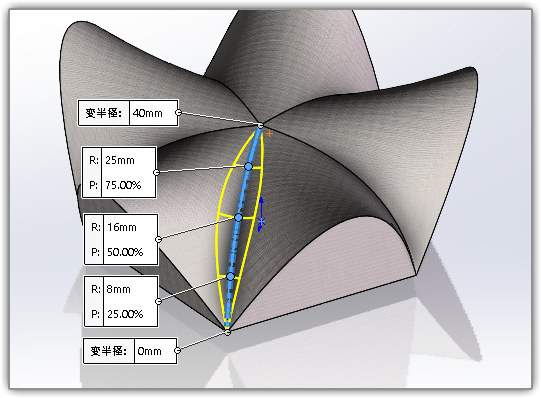

【圆角】选第二个：【变量大小圆角】按如下尺寸倒个圆角。

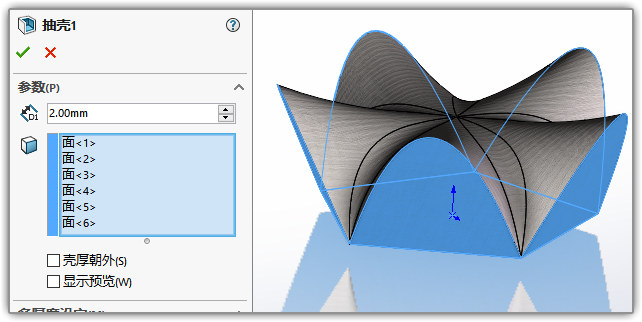

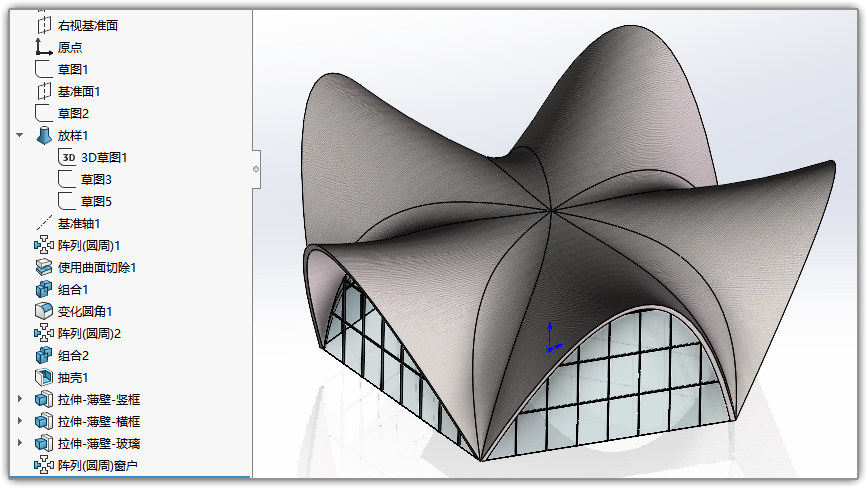

再次阵列并组合。然后抽壳形成建筑的顶。

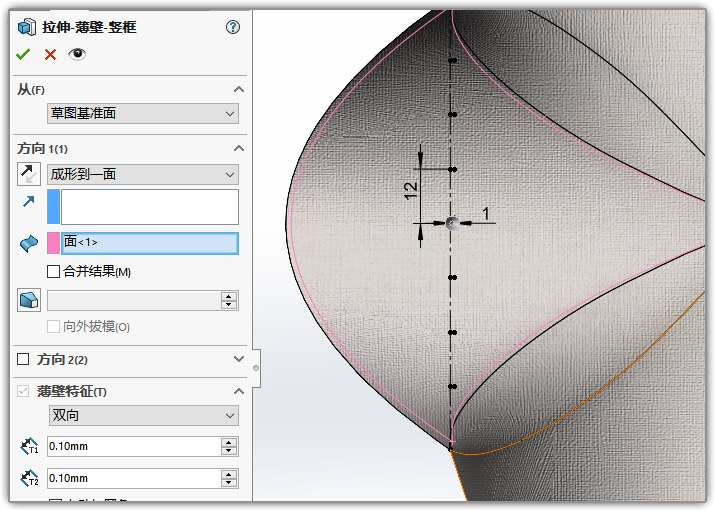

依次拉伸三次，分别为玻璃、横向框、纵向框。

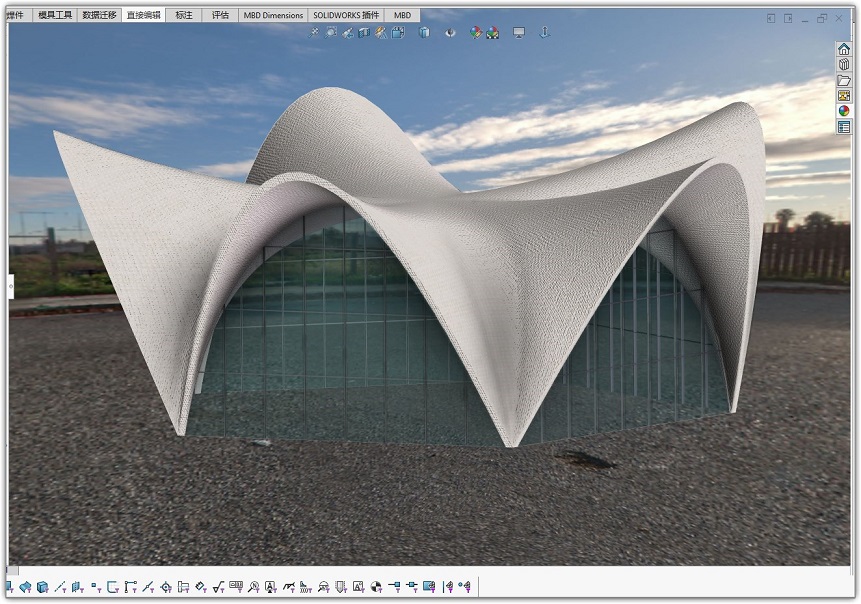

添加合适的外观和背景，最后形成一个建筑。
