Solidworks的曲面其实并不难，和实体建模是大体相同的。只要掌握基本命令的特征，打开思路合理安排绘图步骤就可以轻松应付。很多曲面其实都可以使用实体命令绘制出来。如下这个：

一起来看一下是怎么绘制的：

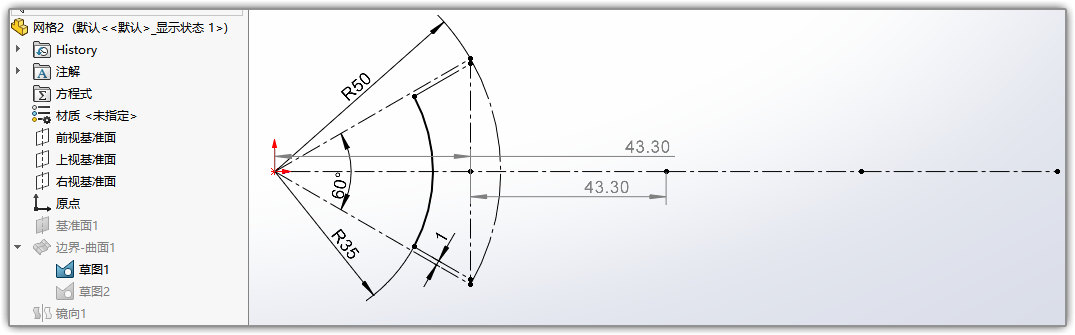

上视面绘草图。那个灰色的尺寸（43.30），是用来定位后面阵列轴的位置的。注意等距1的那两条短斜线。

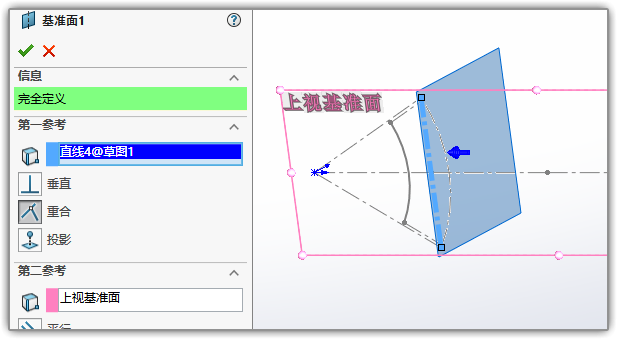

然后通过最右侧的竖线新建一个垂直于上视面的基准面。

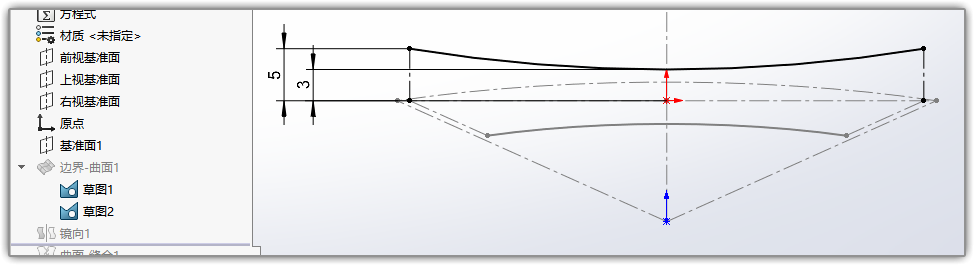

在新面上绘如下弧形。注意弧线两侧端点和草图1的等距为1的内侧交点竖直关系。

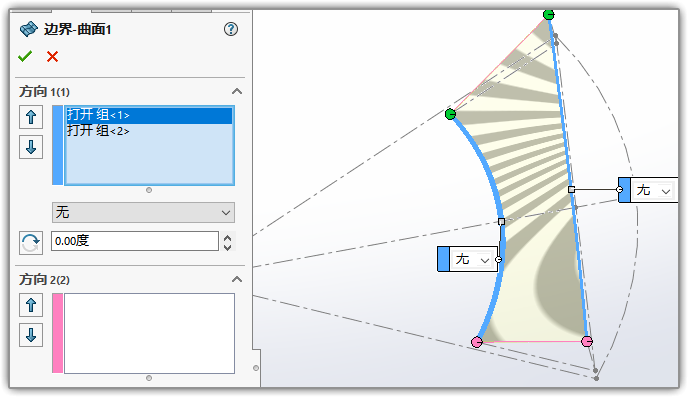

【曲面】-【边界曲面】-用第一步草图中的短弧和第二个草图的长弧做曲面。

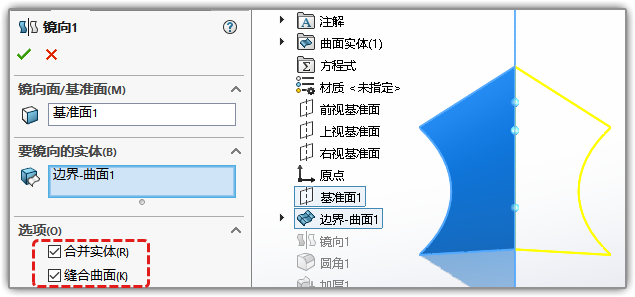

将这个曲面镜像一下。勾选合并和缝合。

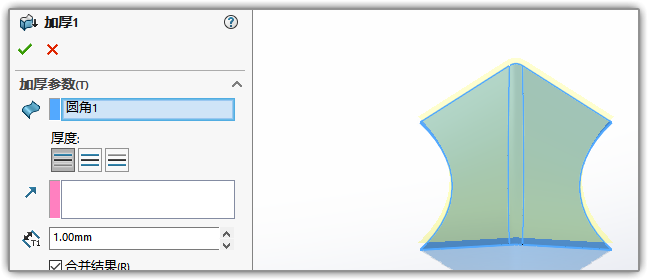

先倒圆角，然后加厚1mm形成实体。

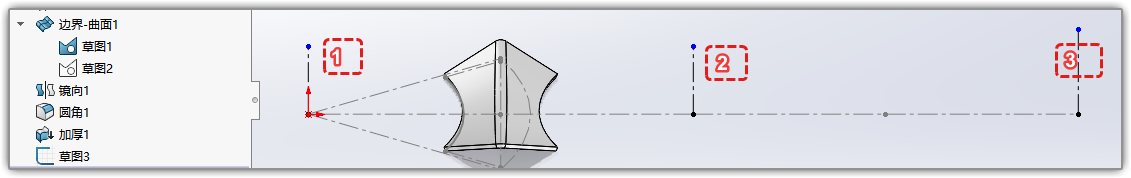

前视面绘草图。画三条竖直线，用来当作阵列轴。分别和草图1的那几个点重合。

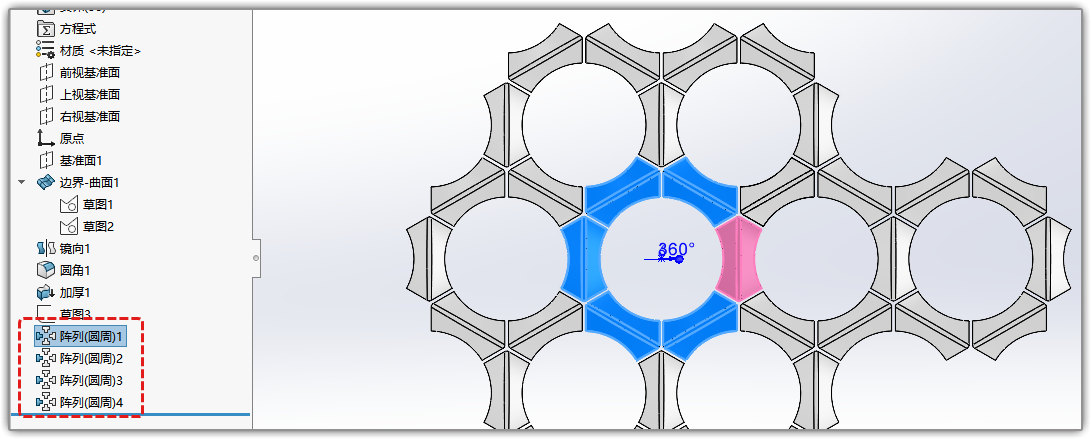

阵列几下形成如下这样样子。也可以多阵列几次形成更大的网。

30秒渲染一下，就是文章开头的图了。

这个模型的下载地址：网格2 | 3D CAD Model Library | GrabCAD  https://grabcad.com/library/2-497
