用Solidworks画的贝壳还是比较有点意思，发来和大家一起分享一下。

绘制过程：

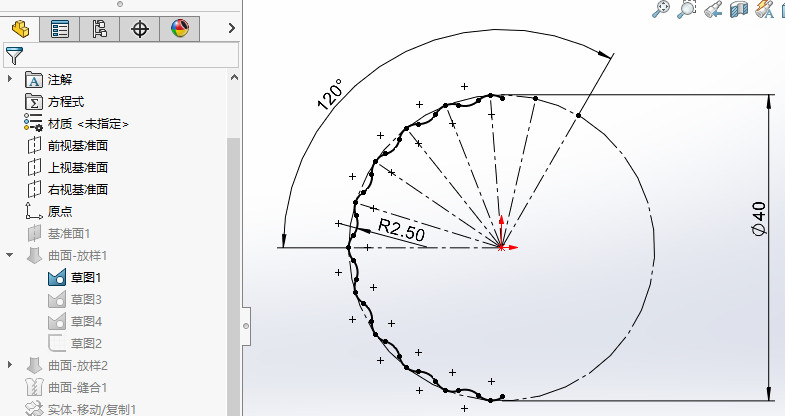

上视面绘一个虚线圆，然后120度阵列8条半径线，将边缘用弧线一一相连，镜像一下。如下图

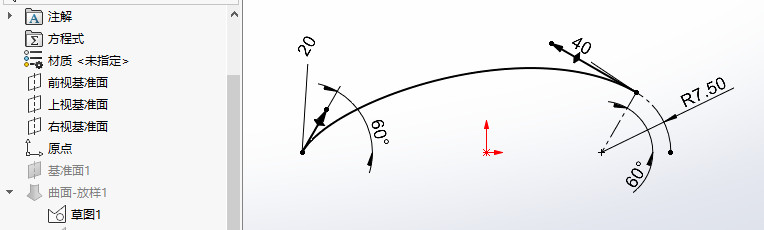

前视面绘草图，如下。长线是样条曲线。左右两个端点分别穿透第一步的大圆。

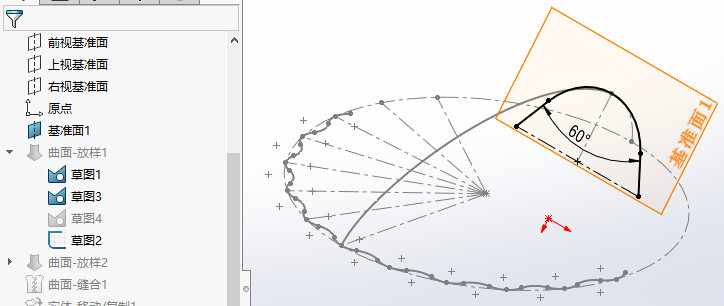

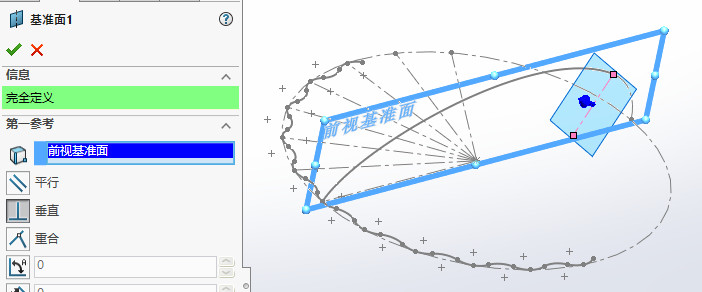

通过上一步的60度线和前视面，新建一个基准面。

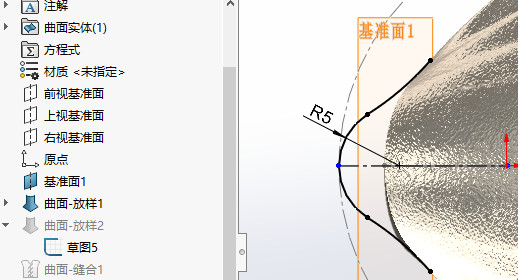

新面上绘如下草图。

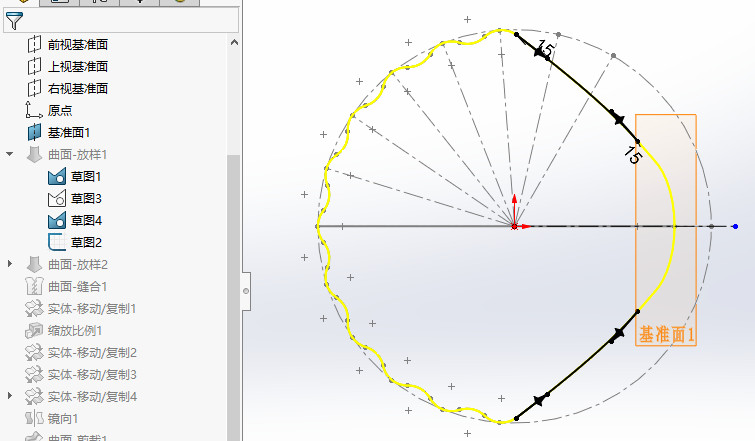

上视面绘草图，用样条曲线连接草图1和草图3的两个端点。

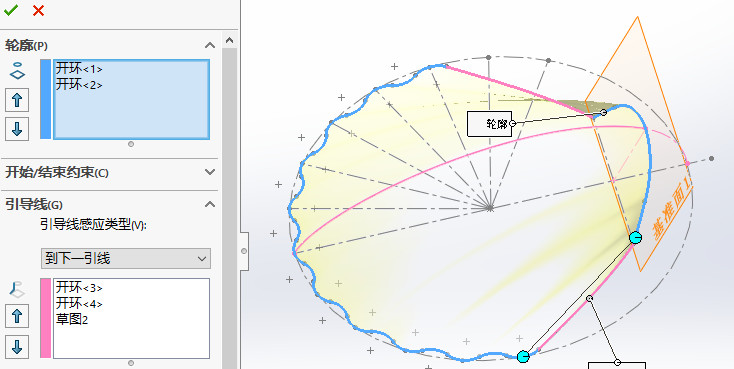

开始放样曲面。注意右键, SelectionManerger, 草图1的实线部分，和草图3 做轮廓。草图2和4 做引导线。

接下来，点亮草图1参考用。在上视面绘如下草图。

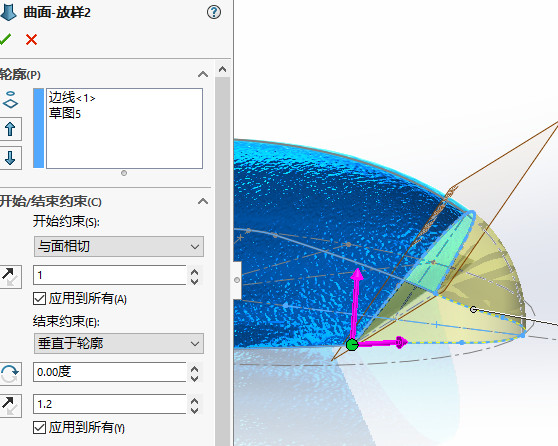

使用上一步的草图和第一步放样的尾部轮廓进行放样曲面。

缝合一下。

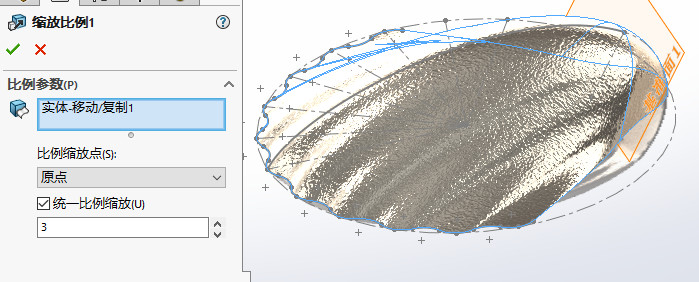

然后【插入】-【曲面】-【缩放比例】，将贝壳放大或缩小一下。过一会将小的这个安装在大的尾部。

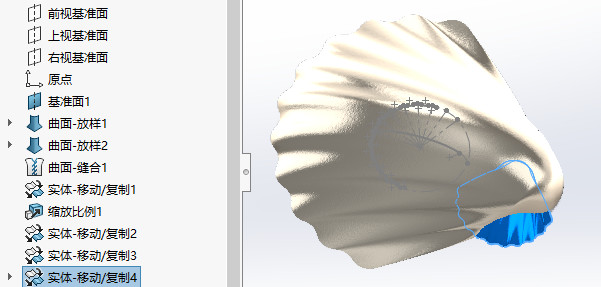

通过【移动/复制】将小的安装在尾部。三次分别是1. 旋转  2. 移动 3.约束。

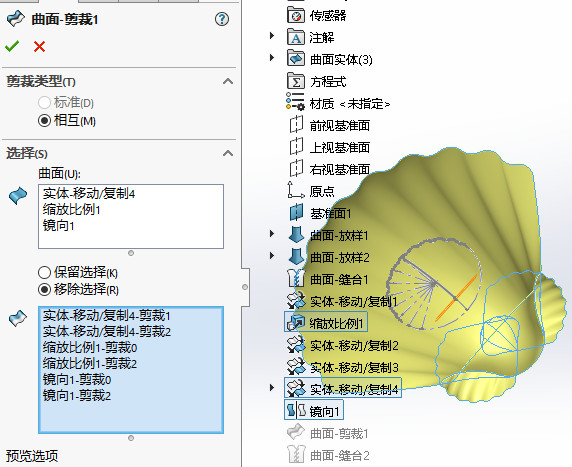

剪裁一下曲面，将无用的部位扔掉。

本打算直接加厚的，发现无法加厚。所以只能另辟蹊径

将底部使用【曲面】【平面区域】填平，

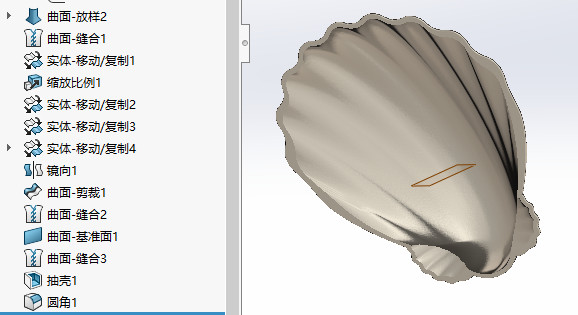

缝合并形成实体，然后抽壳，这样就得到了有一定厚度的实体。给外面倒个圆角。

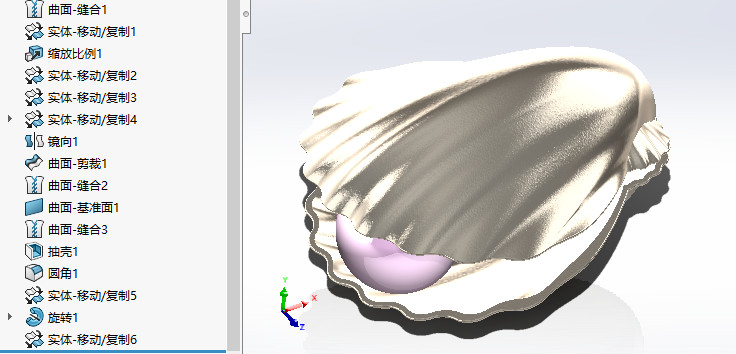

再次移动复制一下，形成两个对半张开的状态，里边画颗大大的珍珠。。哈哈哈。搞定了。

下载链接：贝壳 | 3D CAD Model Library | GrabCAD

STEP 2~ 下载方法：

      不会下载的看这里：教你注册GrabCAD账号_其它图文教程_牛8牛9 (nbnq.net)  https://nbnq.net/post/1036.html
