我们在镜像装配体中的零件时,零件基本都是自身轴对称的如圆的方的等,但有些时候需要把不规则形状零件镜像出来并让其完全对称,如下面这种,Solidworks提供了非常方便的做法:
我们先创建一个装配体,装配好左边一个原始的零件。
接下来对这个零件进行镜像。点击菜单里的“线性阵列”下面的镜像。

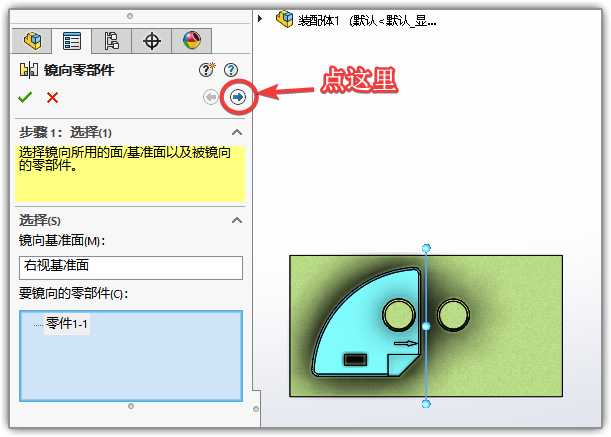

选择好镜像面和镜像对像。然后不要直接打对勾,而是点后面的向右的小箭头,进入下一步设置。

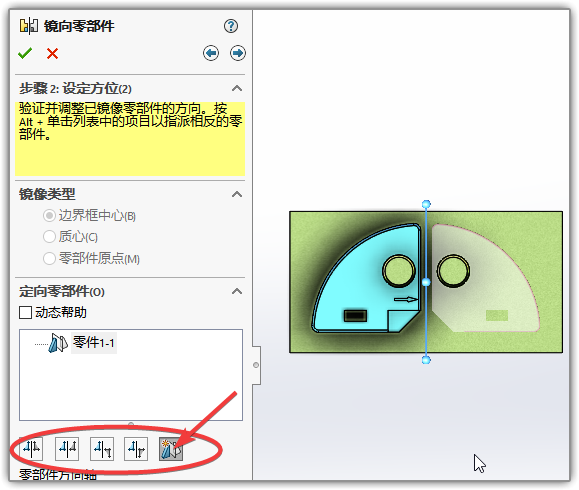

这里可以设置反转等属性,最后一个“创建相反方位版本”就是我们需要的。

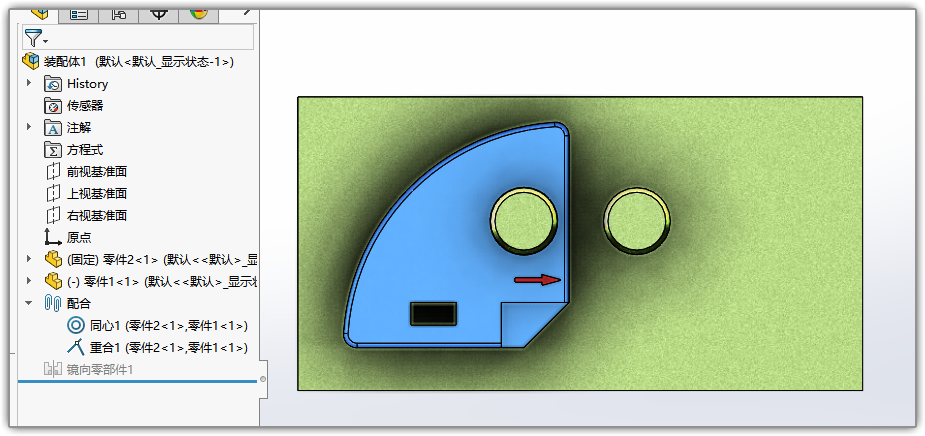

好啦。是不是很方便呢?
那么你知道在零件模板下怎么镜像出一个完全对称的实体吗?
