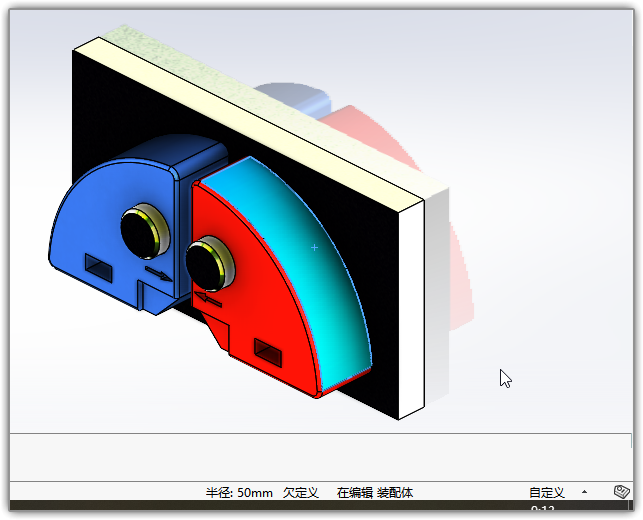

您注意到没有?在Solidworks中,单击选中一个特征,其一些信息是直接显示在状态栏的。如我们单击这个圆柱,它的直径等尺寸信息和其它如配合信息都在这里显示出来了。


所以如果你仅需要简单的测量一些尺寸,是没有必要点击评估-测量再去一个一个点目标的。

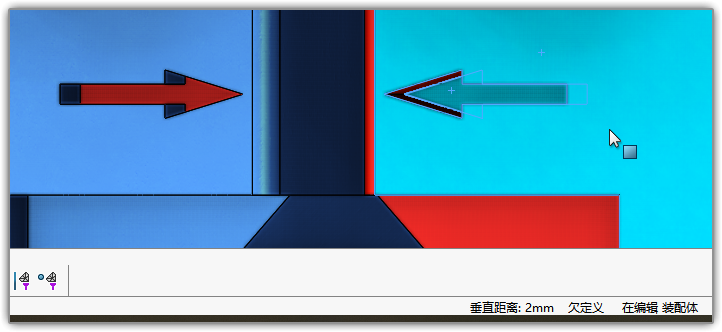

按住Crtl键,选取需要测量的两个面,测量结果也会显示在状态栏。如下图需要测量箭头的深度,可以直接按住Crtl ,再分别点选箭头的上表面和下表面即可。
