Solidworks的Toolbox设计库标准件很多挺好用的,设计师们经常是一键插入。不过学员反应有两个常见的问题
插入的标准件是英文的,怎么改成 中文名称
插入的标准件名称太烦琐,手工改名后下次打开又变回去了,有办法解决没?
针对以上问题,泥老师给出解决办法。第一,怎么让标准件显示中文:

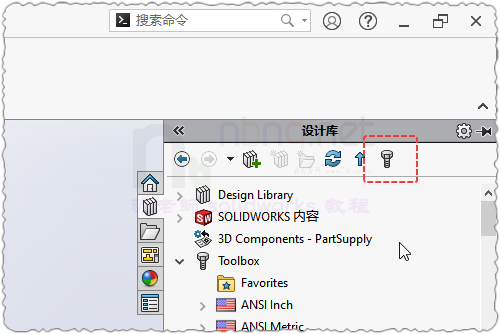

只需点开设计库的配置选项 ,

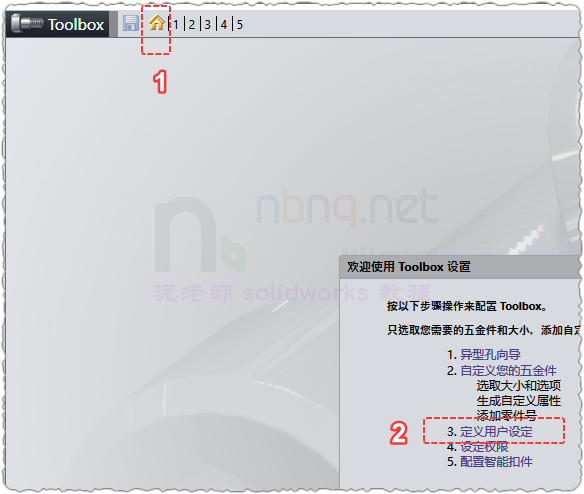

点首页,打龙凤呈祥定义用户设定

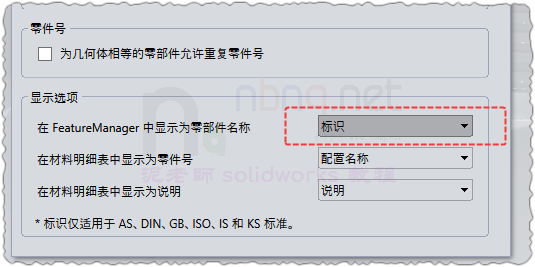

找到显示选项,将在 FeatureManager中显示为零件名称 这项,改成【标识】就行。当然,你也可在根据情况,把材料明细表中的显示方式也一起更改掉。
接下来看第二个问题。
有些朋友认为即使显示成中文,也不符合自己的需求,于是对标准件重命名,可以提示不能更改。。即使把它另存成一个单独的零件,免强改名后插入装配体,下次打开又变成以前的名字了。
这可咋办呢?办法也是有的。
我们需要找到【文件属性更改器】,将标准件文件属情清除掉,它就变成普通零件,可以和普通零件的管理方式进行使用了。
这个工具放在安装目录的这个文件夹下:
C:\Program Files\Solidworks2022\SOLIDWORKS\Toolbox\data utilities >sldsetdocprop.exe
如果找不到,请使用搜索功能能。
打开文件后,右击,以管理员身份运行。

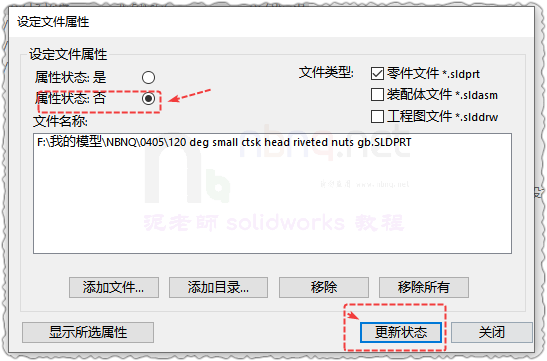

添加文件,将复制出来的标准件添加到里面去,点击【更新状态】,就可以了。

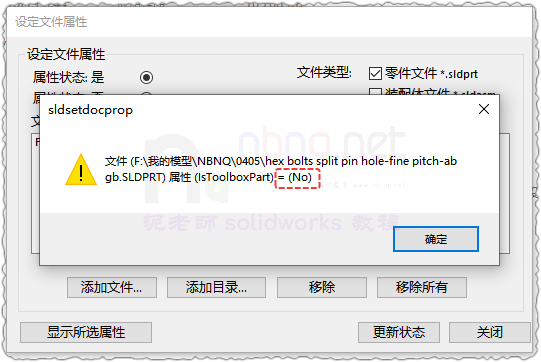

这时文件的TOOLBOX属情就已经是 【NO】了。可以随意重命名。
