这样的切除你会画吗?

admin 2024年05月01日 使用技巧 839 0


这样的实体切除你会画吗?只要一个简单步骤就可以了。来看绘制过程 :

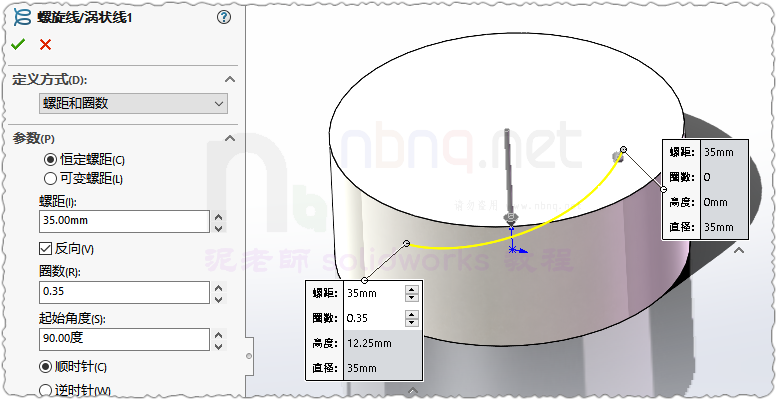

先画一个圆饼,在上面画一条螺旋线,方向向下。螺距和圈数按图,也可根据实际情况。

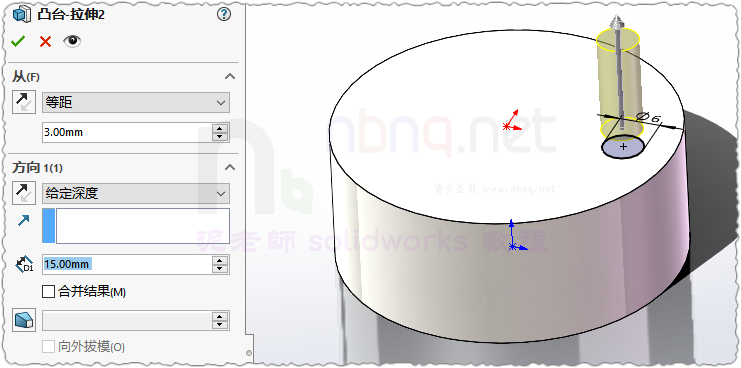

画好待用,我们再在上面新建草图,拉伸一个小圆柱出来,取消【合并结果】。距顶面一个半径的距离。


给下底面上来个圆顶。

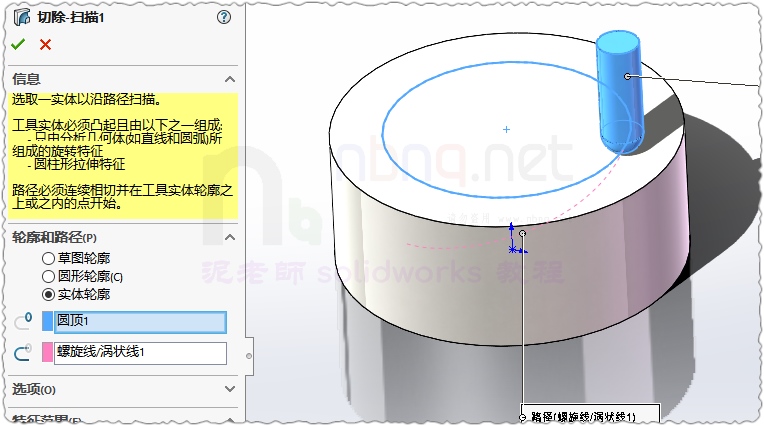

接下来使用【扫描切除】,勾选【实体轮廓】,路径就用最开始绘制的那条螺旋线。

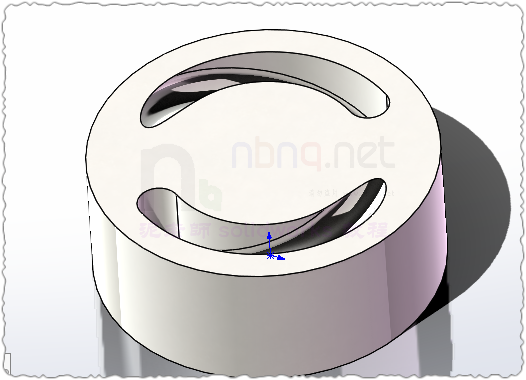

这样就画好了一个螺旋下向切除的模型来。实际就是使用实体来切除实体的命令。


请勿盗用nbnq.net教程网的图片
