用3D图向三方展示有很多好处,如效率高,空间感强等,如果能再加上尺寸信息那就更加完美了。这里教大家两种在SW的3D视图里添加尺寸的方法:

第一种:使用Solidworks MBD

  第一次使用,可能需要添加到工具栏选项卡。在选项卡上右击,点击MBD前面的勾。


打开一个需要标尺寸的3D图,点击【自动方案尺寸】

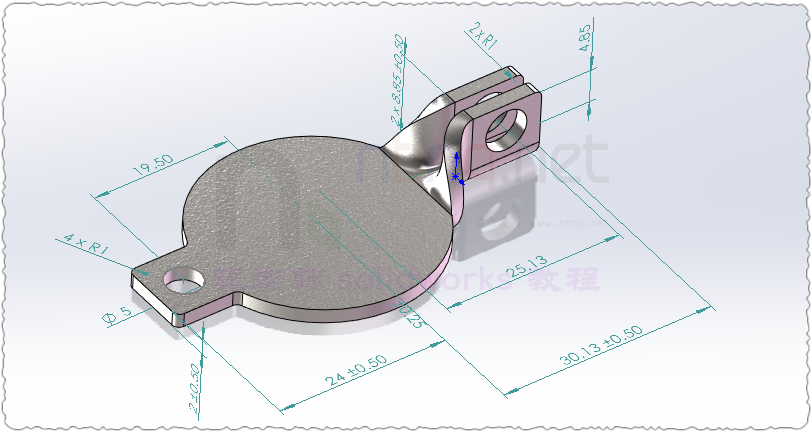

选择一些标尺寸的基准面,确定就可以了,这时尺寸会被自动标。


可以对不需要的修改或删除,移动位置等。

当然您也可以根据需要,一个一个地进行标注。

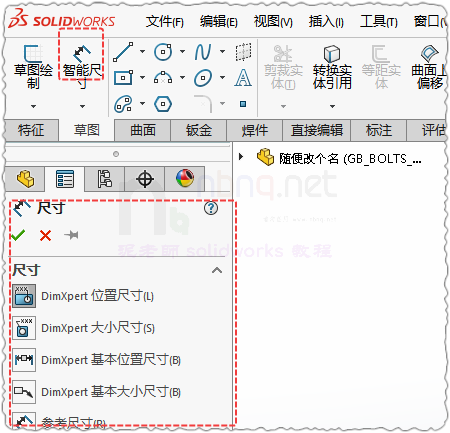

第二种方法:使用【草图】-【智能尺寸】


可以像在草图中标注尺寸一样,使用智能尺寸对3D模型进行标注。其实MBD也是基于这一功能的。
