在圆锥面包覆文字或图案时,包覆方法里需要选择“样条曲面”。这样才可以包覆在圆锥面上。

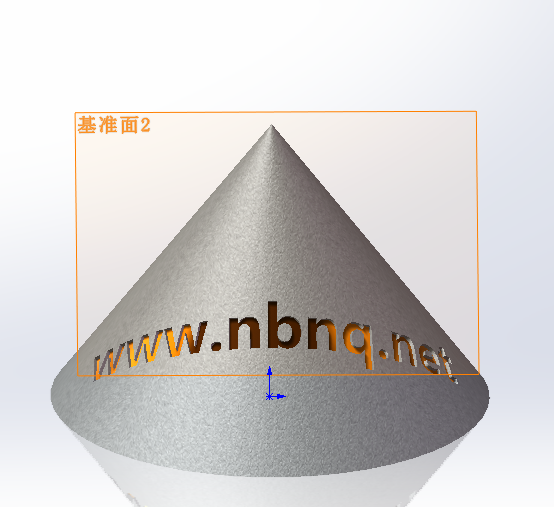

那么,可以包覆了,但是明明文字是水平的,包覆出来却变成了弧形的怎么办呢?如下图这样

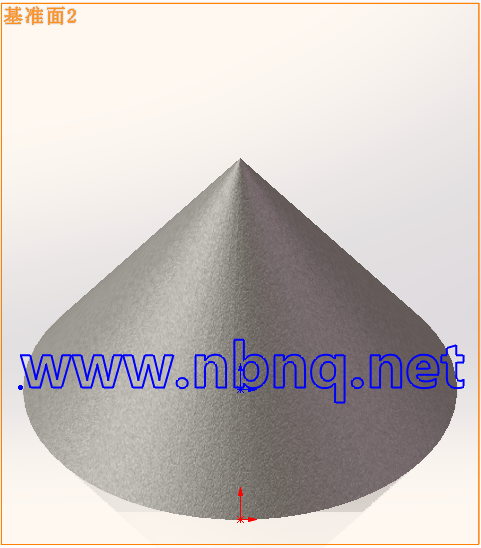

包覆前包覆后


这个是因为平面映射到锥面上成形的效果。如果想让文字包覆后也是水平的,那么需要把文字按圆锥面的锥度进行排列。

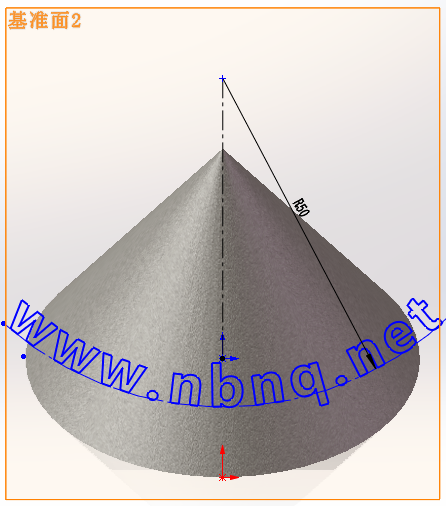

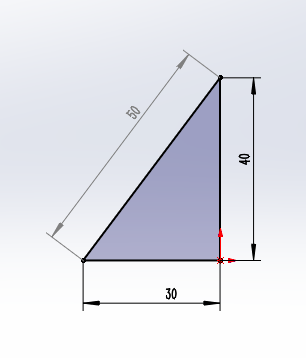

这个时候我们编辑草图,先画一条和圆锥锥度相等的弧线。如下图,圆锥顶点到底面的斜面长度是50,那我们就画一条半径50的弧。

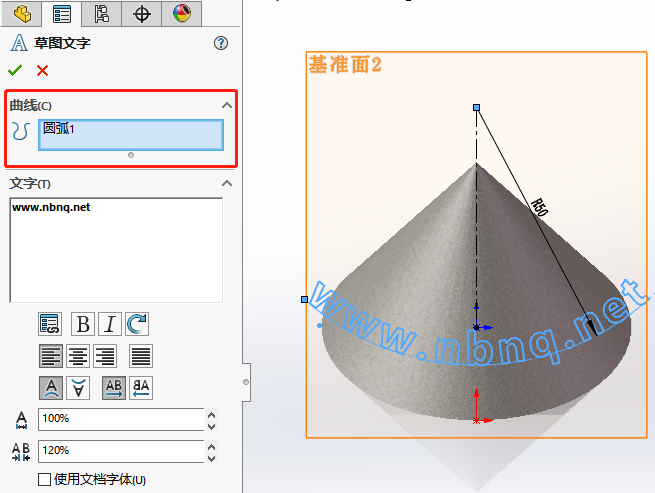

然后点击文字编辑窗口的 曲线,选中刚刚画的圆弧。这样文字就按弧度排列了。

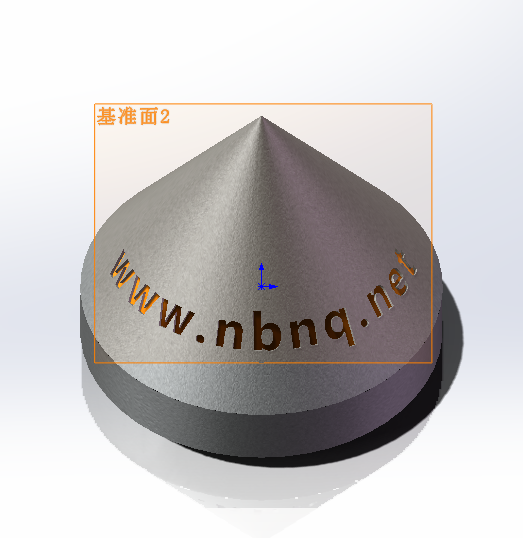

退出查看一下,包覆后是不是变成水平了?
